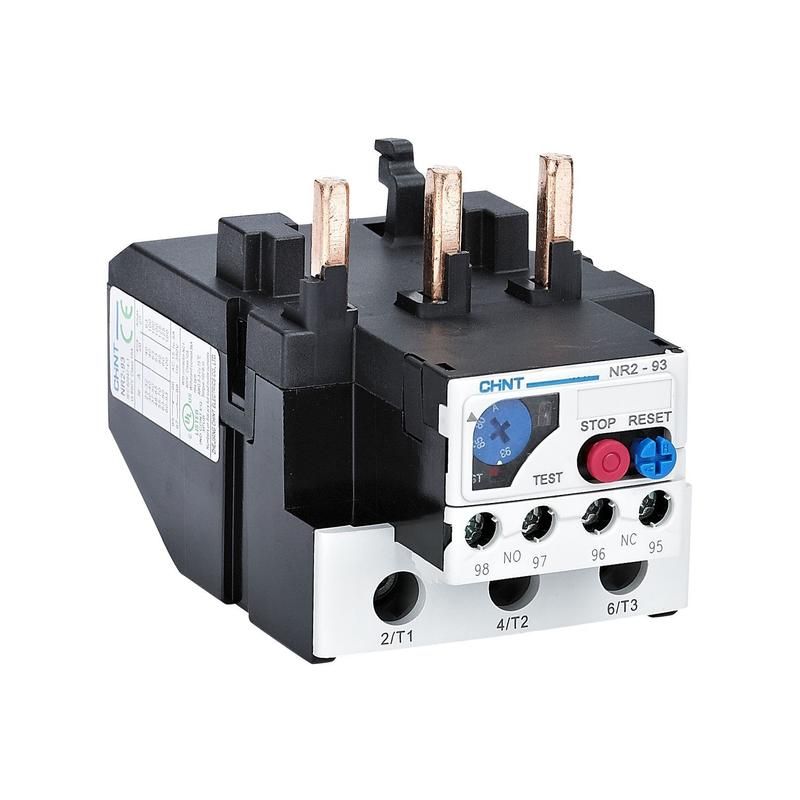

Реле тепловое NR2-93 63-80A (R) | 268150 CHINT

Реле тепловое NR2-93 63-80A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на токи 63–80 А, совместима с контактными аппаратами и устанавливается непосредственно на них. Артикул 268150 соответствует серийному решению NR2, применяемому в промышленной автоматике.

Назначение и область применения

Реле тепловое NR2-93 63-80A (R) защищает электродвигатели переменного тока от длительной перегрузки и обрыва одной из фаз. Подходит для оборудования с частотой сети 50/60 Гц и напряжением до 690 В. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим промышленным оборудованием, где важна надежная защита двигателя.

Технические характеристики

• Диапазон регулировки тока: 63–80 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в высоковольтных сетях промышленного типа;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей средней мощности;
• Количество контактов: 4 шт - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации и блокировки;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически возобновить работу двигателя;
• Тип подключения: винтовое - удобно для быстрого монтажа и надежного контакта даже при вибрациях;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LC1, без дополнительных держателей.

Совместимость и монтаж

Реле тепловое NR2-93 63-80A (R) совместимо с контакторами CHINT серии LC1 и аналогичными устройствами других производителей, имеющими стандартизированную посадочную базу. Устанавливается путём плотного защёлкивания на направляющие планки контактора - никаких инструментов не требуется. Для правильной работы необходимо соблюдать посадочные габариты и не допускать перекоса при установке. Кабели подключаются через винты с моментом затяжки 0,5–0,7 Нм - переизбыток усилия повредит контакты.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях температур от -5 C до +40 C и относительной влажности до 90 % без конденсации. Конструкция исключает самопроизвольное отключение при внешних механических воздействиях.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не срабатывает ложно из-за окружающей жары;
• Индикация срабатывания - визуальный флажок показывает причину отключения, ускоряет диагностику;
• Поддержка ручного и автоматического сброса - гибкий режим восстановления в зависимости от требований технологической цепочки;
• Высокая долговечность контактов - материал и конструкция обеспечивают более 100 000 операций включения/выключения;
• Универсальность - один тип реле покрывает широкий диапазон токов в рамках серии NR2, снижает запас деталей на складе.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использовать в паре с предохранителем или автоматическим выключателем;
• Не рекомендуется для установки в местах с постоянными температурами выше +40 C или ниже -5 C - возможны сбои в работе;
• Запрещена установка в зонах с повышенной вибрацией без демпферов - может вызвать ложное срабатывание или повреждение механизма.

Примеры использования

• Защита асинхронного двигателя 5,5 кВт на конвейере с током 70 А;
• Комплексная система контроля насосной станции с несколькими двигателями, управляемыми одним контактором;
• Автоматизация воздушного компрессора с периодическими нагрузками и необходимостью автоподнятия после остановки;
• Линии производства с частыми пусками, где важно избежать повторного включения при перегреве.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 63–80 А - используйте клещевой амперметр для точного измерения;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте регулировочный винт на корпусе;
• При использовании функции автоматического сброса убедитесь, что условия перегрузки устранены - иначе произойдет циклическое включение;
• Проверяйте состояние контактов каждые 6 месяцев - особенно в пыльных или влажных помещениях;
• Если реле часто срабатывает, проверьте баланс фаз и наличие заклинивания в механической части привода - проблема чаще всего не в реле, а в нагрузке.
