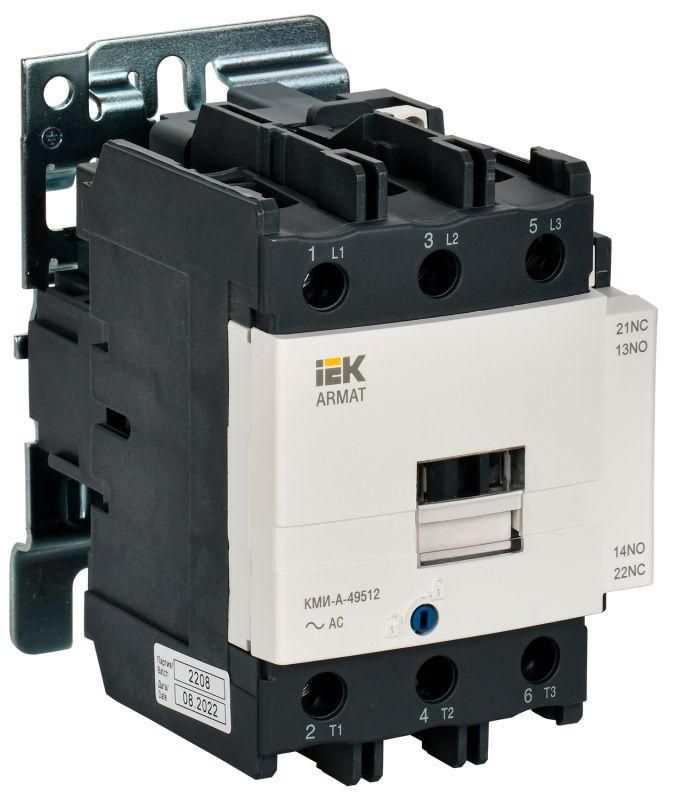

Контактор КМИ-А-49512 LC1D 95А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-095-024-11

Контактор КМИ-А-49512 LC1D 95А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он сочетает прочную конструкцию, совместимость с DIN-рейкой и высокую коммутационную способность, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор КМИ-А-49512 LC1D 95А 24В/АС3 предназначен для частого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Также применяется для управления другими типами нагрузок: освещением, тепловыми элементами, вентиляторами, насосами, печами и системами АВР. Устройство работает в сетях с напряжением до 660 В переменного тока. Его основная задача - обеспечить безопасное и долговечное управление мощными потребителями через слабые управляющие сигналы.

Технические характеристики

• Номинальный ток: 95 А - позволяет коммутировать двигатели мощностью до 45 кВт при напряжении 400 В.
• Напряжение питания катушки: 24 В постоянного тока (переменного тока - указано как AC, но в спецификациях указана именно 24 В переменного тока; проверьте соответствие вашей системы).
• Число полюсов: 3 - три главных силовых контакта для фаз L1, L2, L3.
• Количество вспомогательных контактов: один нормально открытый (НО) + один нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления схемой.
• Тип коммутации: AC-3 - оптимизирован для пуска и остановки асинхронных двигателей, включая броски тока при запуске.
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в щитах любого типа.
• Подключение силовых проводов: винтовое - надёжное, требует правильного затягивания моментом.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и допустимых перегрузок.

Совместимость и монтаж

Контактор КМИ-А-49512 LC1D 95А 24В/АС3 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов не требуется. Подключение силовых клемм выполнено винтовым методом: используйте жилы сечением до 25 мм2. Обязательно проверьте плотность зажима - недостаточная затяжка вызывает перегрев, избыточная - повреждает клеммы. Управляющая катушка рассчитана на 24 В переменного тока - не подключайте её к постоянному току или другому напряжению. Вспомогательные контакты можно использовать для создания самоблокировки, контроля состояния или передачи сигнала в PLC.

Безопасность и стандарты

Контактор КМИ-А-49512 LC1D 95А 24В/АС3 сертифицирован согласно ГОСТ Р 50030.4.1-2012, который полностью соответствует МЭК 60947-4-1:2009. Это гарантирует соответствие европейским и мировым требованиям к безопасности, износостойкости и испытанию на коммутацию. Конструкция исключает случайное замыкание полюсов, имеет механическую блокировку против самопроизвольного возврата после аварии. Серия ARMAT прошла тестирование на удар, вибрацию и температурные колебания - подтверждена работоспособность в условиях промышленной среды.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать десятки тысяч операций включения/выключения даже при пусковых токах.
• Устойчивость к перегрузкам - сохраняет работоспособность при кратковременных превышениях тока выше 95 А.
• Гибкий монтаж - легко интегрируется в существующие шкафы управления благодаря стандартизованной форме.
• Ясная маркировка - все клеммы и контакты имеют четкие обозначения, снижают риск ошибок при сборке.
• Долгий срок службы - 15 лет при регулярном обслуживании и отсутствии внешних повреждений.

Ограничения применения

• Не для постоянного тока - катушка рассчитана только на 24 В переменного тока, использование DC приведёт к выходу из строя.
• Не рекомендован для работы с емкостными нагрузками (например, большие банки конденсаторов) - возможны импульсы тока, превышающие предельные значения.
• Не является реверсивным - нельзя применять для изменения направления вращения двигателя без внешнего реверсивного контрактора.
• Не защищен от попадания воды - IP-класс не указан, значит, используется только внутри закрытых щитов с степенью защиты не ниже IP54.
• Не подходит для частотного управления - не предназначен для работы с преобразователями частоты без дополнительных фильтров и защит.

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню воды, отключение при достижении заданного давления.
• Автоматический ввод резерва (АВР): переключение с основного на резервный источник питания при отказе сети.
• Кран-балка: управление движением механизма по команде кнопочного пункта.
• Обогревательная система: включение печей по расписанию или термореле.
• Конвейерная лента: пуск и остановка по сигналу контроллера или фотоэлемента.

Практические советы

• Выбирая этот контактор, обязательно сверьте напряжение катушки (24 В AC) с питанием вашего управляющего устройства - неверное напряжение убивает катушку за секунды.
• При подключении силовых проводов используйте медные жилы с подходящим сечением - не менее 16–25 мм2 для 95 А.
• Добавьте тепловое реле или защиту от перегрузки - хотя контактор коммутирует ток, он не защищает двигатель от длительной перегрузки.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с частыми пусками. Чёрные следы на контактах - признак необходимости замены.
• Если нужна реверсивная схема - параллельно установите второй такой же контактор, чтобы избежать короткого замыкания фаз.
• Для удобства диагностики подключите LED-индикатор к вспомогательному контакту - покажет реальное положение контактора.
