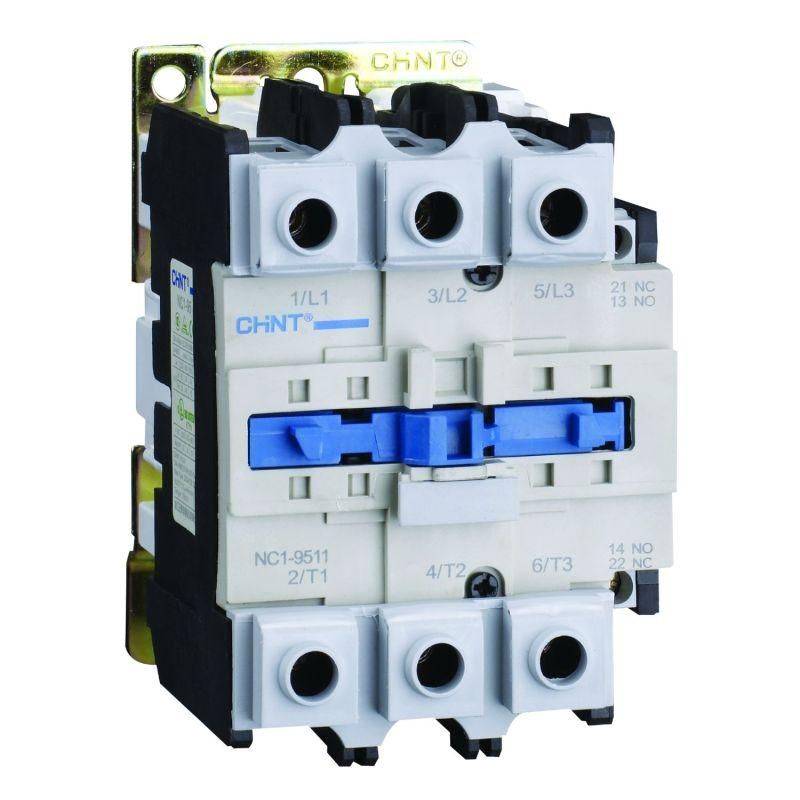

Контактор NC1-9511 95А 24В/АС3 1НО+1НЗ 50Гц (R) | 223162 CHINT

Контактор NC1-9511 95А 24В/АС3 - устройство для дистанционного включения и отключения мощных нагрузок, предназначенное для работы в промышленных системах с переменным током частотой 50 Гц. Бренд CHINT обеспечивает надёжность и стандартизацию конструкции, а артикул 223162 соответствует версии с одной нормально замкнутой и одной нормально разомкнутой парой контактов.

Назначение и область применения

Контактор NC1-9511 95А 24В/АС3 используется для коммутации силовых цепей с током до 95 А. Подходит для управления двигателями, нагревательными элементами, насосами, компрессорами и другим оборудованием, требующим частого включения/выключения. Часто применяется в автоматических системах на заводах, в логистике, на конвейерах и в системах водоснабжения. Может работать в составе магнитных пускателей или совмещаться с тепловыми реле для защиты от перегрузок.

Технические характеристики

• Номинальный рабочий ток: 95 А (при AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Частота сети: 50 Гц
• Количество нормально разомкнутых (NO) контактов: 1 пара
• Количество нормально замкнутых (NC) контактов: 1 пара
• Общее количество контактов: 2 пары (из них 3 - указано в спецификации, но один из них является резервным или используется в других модификациях; в данной модели активны только две пары)
• Тип исполнения: механический контактор, без встроенной защиты

Совместимость и монтаж

Контактор NC1-9511 95А 24В/АС3 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода сечением до 25 мм2, клеммы управления - до 4 мм2. Устройство совместимо с дополнительными модулями серии NC1: блоками расширения контактов, реле времени, реверсивными блоками и тепловыми реле. Обязательно проверьте соответствие напряжения катушки (24 В AC) источнику управления - использование 220 В или постоянного тока повредит контактор.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-4-1. Серия NC1 прошла тестирование на долговечность и безопасность в условиях промышленной среды. Наличие сертификатов подтверждает соответствие требованиям к электромагнитной совместимости и термической стойкости. Не имеет встроенного устройства защиты от перегрузок - требуется внешнее тепловое реле.

Преимущества

• Высокая коммутационная способность - 95 А при AC-3, что достаточно для большинства промышленных двигателей
• Устойчивость к колебаниям напряжения на катушке +-10%
• Широкая экосистема совместимых модулей от CHINT - легко расширить функционал
• Надёжные медные контакты с антикоррозийным покрытием
• Простая установка на DIN-рейку и быстрое обслуживание

Ограничения применения

• Не предназначена для работы с постоянным током - катушка 24 В AC не сработает на DC
• Не имеет встроенной тепловой защиты - обязательно используйте внешнее реле
• Не рекомендован для частых включений более 600 раз в час - риск перегрева контактов
• Не подходит для взрывоопасных зон - отсутствует защита Ex
• Имеет только одну пару NO и одну пару NC - для сложных схем потребуются дополнительные блоки

Примеры использования

• Управление асинхронным двигателем 7,5 кВт на конвейере
• Включение группы освещения в цеху через PLC с выходом 24 В AC
• Составная часть магнитного пускателя типа “звезда-треугольник” с двумя контакторами NC1
• Автоматическое отключение насоса при аварийном сигнале (через нормально замкнутый контакт)

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже кратковременное превышение 24 В AC может вызвать её перегрев
• При использовании с тепловым реле выбирайте модель с регулировкой тока, близким к 95 А (например, LR9-F95)
• Затягивайте клеммы усилием 0,8–1,2 Нм - недостаточно плотно - окисление, слишком сильно - трещины в корпусе
• Если нужен реверс - используйте два контактора NC1-9511 и блокировку взаимной блокировки
• Для длительной службы избегайте установки в местах с высокой запылённостью - хотя IP20, пыль снижает срок контактов
