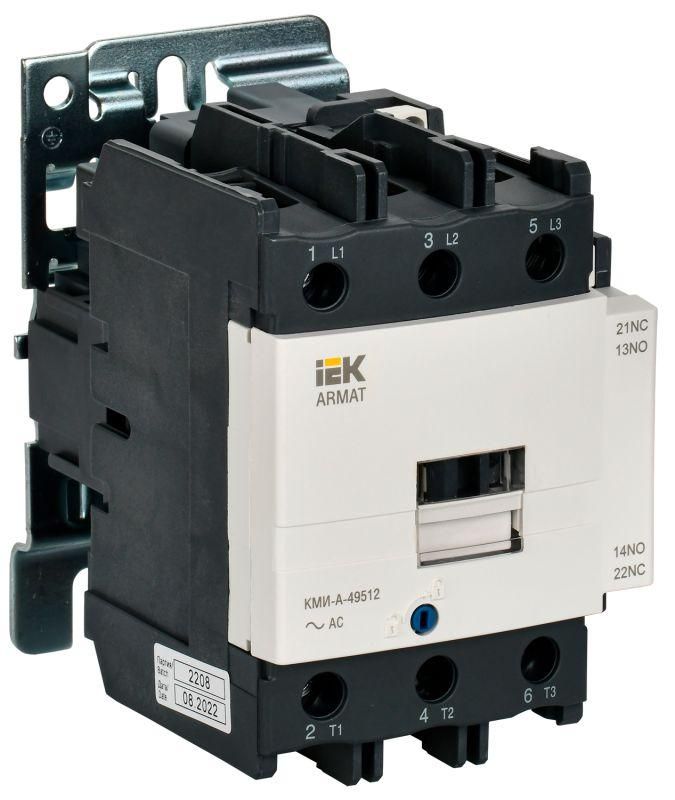

Контактор КМИ-А-49512 LC1D 95А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-095-230-11

Контактор КМИ-А-49512 LC1D 95А 230В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство от IEK для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Он рассчитан на длительную работу в промышленной автоматике и устанавливается на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-49512 LC1D 95А 230В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования, требующего частых включений: насосов, вентиляторов, конвейеров, кран-балок, печей и систем АВР. Также применяется для коммутации осветительных и нагревательных нагрузок до 45 кВт.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 95 А при AC-3
• Количество полюсов: 3
• Коммутируемая мощность: 45 кВт (при AC-3)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип исполнения: нереверсивный
• Способ подключения силовых проводов: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-49512 LC1D 95А 230В/АС3 1 нормально открытый/1 нормально закрытый монтируется на стандартную DIN-рейку шириной 35 мм. Устройство совместимо с другими компонентами серии ARMAT от IEK. Для подключения силовых цепей используются винтовые зажимы - затяжка должна выполняться усилием, указанным в руководстве, чтобы избежать перегрева. Вспомогательные контакты доступны для подключения цепей управления - например, сигнализации состояния или блокировок.

Безопасность и стандарты

Контактор КМИ-А-49512 LC1D 95А 230В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, надёжности и долговечности при работе в условиях повышенной механической и тепловой нагрузки.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при AC-3
• Устойчивость к скачкам напряжения благодаря стабильному срабатыванию катушки на 230 В
• Простая замена - совместим с аналогичными контактными модулями серии ARMAT
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Защита от случайного отключения - фиксация на рейке обеспечивает жёсткую посадку

Ограничения применения

• Не предназначен для работы с постоянным током - катушка рассчитана исключительно на 230 В переменного тока
• Не рекомендован для частых пусков более 120 раз в час - возможен перегрев и снижение срока службы
• Не защищён от внешнего воздействия (не имеет IP-защиты) - требуется установка в распределительном щите
• Не является устройством защиты от перегрузки - необходимо использовать дополнительно тепловое реле

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата
• Подключение нагревательного элемента в сушильной камере через PLC
• Работа в составе системы АВР - переключение нагрузки с основного на резервный источник
• Управление конвейером на пищевом производстве через кнопочную станцию

Практические советы

• Выбирайте контактор КМИ-А-49512 LC1D 95А 230В/АС3 1 нормально открытый/1 нормально закрытый, когда нужна высокая токовая нагрузка - он лучше, чем модели на 65–80 А, для мощных двигателей
• Проверьте посадочные размеры перед монтажом - ширина устройства соответствует стандарту DIN, но проверьте наличие свободного места рядом для вентиляции
• Для увеличения срока службы используйте гашение дуги - не допускайте коммутации под нагрузкой выше 45 кВт
• При подключении вспомогательных контактов учтите, что они не рассчитаны на большие токи - максимум 5 А
• Если система работает в условиях вибраций - закрепите контактор дополнительными хомутами
