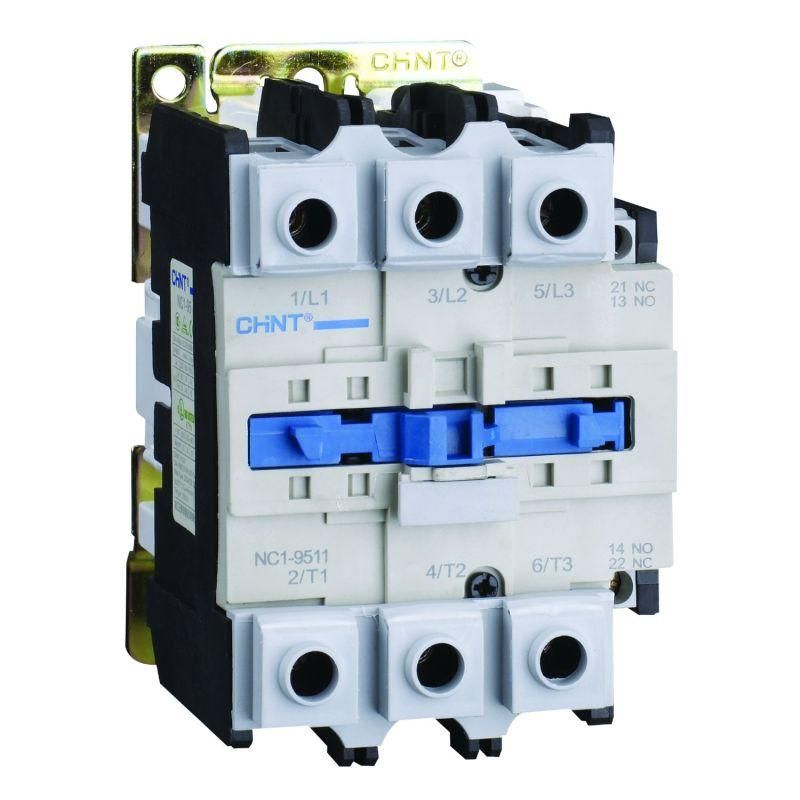

Контактор NC1-9511 95А 230В/АС3 1НО+1НЗ 50Гц (R) | 223156 CHINT

Контактор NC1-9511 95А 230В AC 1НО+1НЗ 50Гц (R) от CHINT предназначен для частого включения и отключения электродвигателей и другого промышленного оборудования. Модель относится к серии NC1 и обеспечивает надёжную коммутацию нагрузки до 95 А при напряжении 230 В переменного тока.

Назначение и область применения

Контактор NC1-9511 используется для удалённого управления силовыми цепями постоянной или периодической нагрузки. Подходит для запуска и остановки трёхфазных электродвигателей мощностью до 45 кВт. Часто применяется в системах автоматизации: на конвейерах, насосных станциях, компрессорах, вентиляционных установках и других устройствах, где требуется частое включение/выключение.

Технические характеристики

• Номинальный ток: 95 А - способен работать с нагрузками до этого значения без перегрева;
• Напряжение катушки управления: 230 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений;
• Частота: 50 Гц - оптимизирован для сетей стран СНГ и Европы;
• Количество главных контактов: 3 - все три контакта предназначены для коммутации фаз трёхфазного двигателя;
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации, блокировок и управления цепями контроля;
• Модульное исполнение: да - легко монтируется на DIN-рейку 35 мм;
• Электрическая износостойкость: рассчитана на многократные операции включения/отключения - типична для промышленных условий.

Совместимость и монтаж

Контактор NC1-9511 совместим со всеми элементами серии NC1. Устанавливается на стандартную DIN-рейку 35 мм. Для подключения проводов допускаются жилы сечением до 25 мм2 (для главных контактов) и до 4 мм2 (для цепи управления). Обязательно соблюдайте правильное направление подвода проводов - вход снизу, выход сверху, чтобы сохранить механическую стабильность и срок службы. Наличие вспомогательных контактов позволяет подключать кнопочные посты, реле времени или другие блоки управления без внешних модулей.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1. Конструкция исключает самопроизвольное включение после аварийного отключения. Защита от случайного прикосновения к токоведущим частям обеспечена корпусом класса IP20. Сертифицирован для работы в условиях промышленной среды с уровнем загрязнения 2.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии NC1;
• Удобство расширения функционала - можно добавить блоки временной задержки, реверса или защиты;
• Поддержка совместной работы с тепловыми реле - повышает безопасность двигателей при перегрузках;
• Модульная форма снижает время монтажа и упрощает обслуживание;
• Широкий диапазон номинальных токов в серии NC1 - позволяет выбрать подходящий контакт для любой задачи от 9 до 95 А.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных газов - требует установки в закрытом щите;
• Не подходит для частых пусков с высокими ударными токами (например, крупные насосы с гидроударами) без предварительного расчёта ресурса;
• Катушка управления рассчитана только на 230 В AC - нельзя питать от 110 В, 380 В или постоянного тока;
• Не имеет встроенной тепловой защиты - обязательно используйте внешнее тепловое реле при управлении двигателями.

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе через терморегулятор;
• Управление насосом в системе водоснабжения по сигналу от датчика уровня;
• Комбинирование с тепловым реле и кнопочным постом для создания полноценного магнитного пускателя;
• Связка с реверсивным блоком для изменения направления вращения привода на конвейере.

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактная группа плотно зафиксирована - слабое крепление вызывает нагрев и искрение;
• Для продления срока службы избегайте частых включений менее чем через 1 минуту - это снижает ресурс контактов;
• Проверьте соответствие сечения проводов катушки управления - слишком тонкий провод вызовет падение напряжения и отказ в срабатывании;
• Если планируете использовать реверс или звезду-треугольник - выбирайте пару контакторов NC1 одинакового типа и учитывайте взаимоблокировки;
• Обязательно подпишите цепи управления и силовые - это ускоряет диагностику и ремонт.
