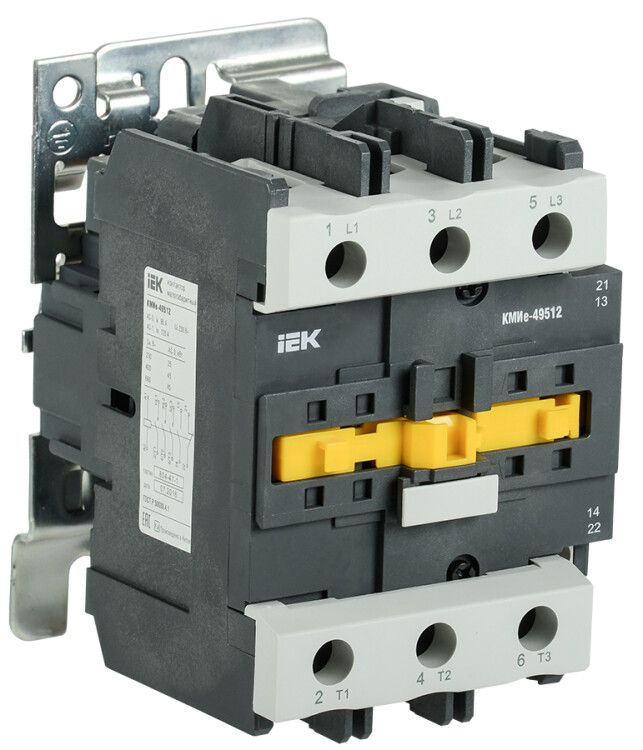

Контактор КМИе-49512 95А 230В/АС3 1НО;1НЗ | KKME41-095-230-11 GENERICA IEK

Контактор КМИе-49512 95А 230В/АС3 с одним нормально разомкнутым и одним нормально замкнутым контактом - это компактное устройство для дистанционного включения и выключения электродвигателей и других нагрузок. Произведённый компанией IEK, артикул kkme41-095-230-11, предназначен для работы в промышленных и бытовых системах управления, где важны надёжность и долгий срок службы.

Назначение и область применения

Контактор КМИе-49512 95А используется для пуска, остановки и коммутации электродвигателей переменного тока с короткозамкнутым ротором, а также для управления другими малоиндуктивными нагрузками - такими как нагреватели, освещение, вентиляторы и насосы. Подходит для установки в системах автоматического ввода резерва (АВР), на станках, конвейерах, кран-балках и тепловых завесах. Работает в режиме AC-3 (для двигателей) и AC-1 (для активных нагрузок).

Технические характеристики

• Номинальный рабочий ток: 95 А - способен управлять двигателями мощностью до 45 кВт
• Напряжение катушки управления: 230 В переменного тока - совместим с распространёнными сетями 220–240 В
• Количество силовых контактов: 3 нормально разомкнутых (НО) - основные контакты для подключения нагрузки
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации, блокировок и схем управления
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки в закрытые щиты
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Условия крепления: допускается установка на вертикальной поверхности с отклонением до +-30° по горизонтали

Совместимость и монтаж

Контактор КМИе-49512 95А монтируется на монтажную плату с помощью винтового крепления. Для правильной установки используйте платформу с отверстиями под стандартный шаг крепёжных элементов. Убедитесь, что площадка жесткая и не деформируется при вибрациях. Подключение проводов - винтовое, рекомендуется использовать наконечники типа “штырь” или “вилка”, чтобы избежать перегрева и плохого контакта. Максимальное сечение провода - проверьте в руководстве производителя, но обычно для 95 А применяются медные жилы 16–25 мм2.

Безопасность и стандарты

Контактор КМИе-49512 95А соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1-2000). Это гарантирует соответствие международным нормам безопасности, испытаний на износостойкость и электромагнитную совместимость. Применение устройства в соответствии с указанными категориями (AC-1, AC-3) обеспечивает безопасную работу без риска сваривания контактов или преждевременного выхода из строя.

Преимущества

• Высокая коммутационная способность - 95 А позволяет управлять крупными двигателями без необходимости использования более громоздких моделей
• Компактные размеры - удобен для установки в плотных распределительных шкафах
• Наличие двух вспомогательных контактов - упрощает реализацию схем аварийной остановки, блокировки и индикации состояния
• Долгий срок службы - снижает затраты на обслуживание и замену
• Поддержка стандартного напряжения катушки 230 В - легко интегрируется в существующие системы управления

Ограничения применения

• Не подходит для реверсивных схем - нельзя применять для управления двигателями, которым требуется смена направления вращения
• Защита IP20 - запрещено использование во влажных, пыльных или открытых помещениях без дополнительной защиты
• Только переменный ток - не работает с постоянным током (DC)
• Монтаж на плату - не предусматривает крепление на DIN-рейку, что исключает возможность установки в типовые шкафы с рейками
• Нельзя использовать для высоких индуктивных нагрузок (например, трансформаторов) вне категории AC-1

Примеры использования

• Управление насосом воды в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Контроль тепловой завесы в торговом зале - включение при открывании двери
• Автоматический пуск вентилятора в HVAC-системе после достижения заданной температуры
• Коммутирование освещения в производственном помещении по расписанию
• Часть схемы АВР - переключение питания с основного на резервный источник

Практические советы

• При выборе контактора КМИе-49512 95А убедитесь, что ваш двигатель не превышает 45 кВт - превышение нагрузки вызывает перегрев и отказ контактов
• Для увеличения срока службы используйте внешний термореле или тепловую защиту, особенно при частых пусках
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление соединений приводит к нагреву и повреждению
• Не устанавливайте рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание
• Если нужна реверсивная схема - выбирайте два контактора КМИе-49512 95А и используйте механическую или электрическую блокировку
• Для монтажа на плату предварительно просверлите отверстия точно по габаритам корпуса - отклонение даже на 1–2 мм может помешать фиксации
