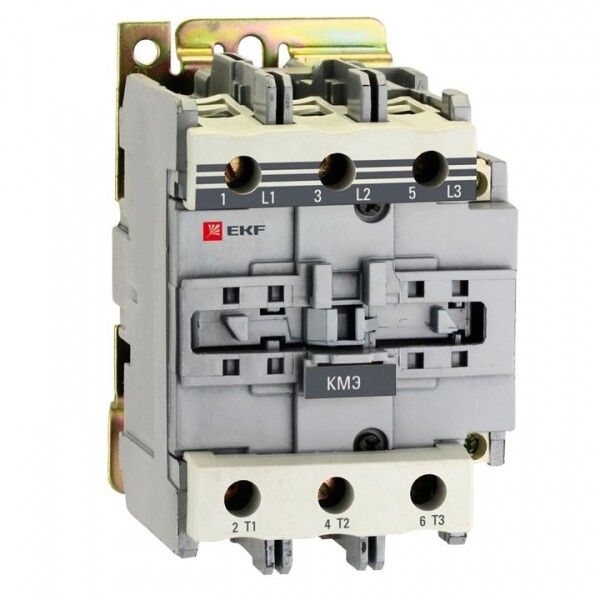

Контактор КМЭ малогабаритный 95А 24В NO+NC EKF PROxima | ctr-s-95-24

Контактор малогабаритный КМЭ 95А 24В 1 нормально-открытый контакт + 1 нормально-закрытый контакт от бренда EKF, серия PROxima — устройство для дистанционного включения и отключения нагрузки до 95 А, управляемое сигналом 24 В переменного тока. Подходит для автоматизации оборудования на DIN-рейке в условиях умеренного климата.

Назначение и область применения

Контактор малогабаритный КМЭ 95А 24В 1 нормально-открытый контакт + 1 нормально-закрытый контакт используется для коммутации силовых цепей в системах автоматического управления. Он применяется там, где требуется надёжное включение/выключение нагрузки без механического воздействия — например, в пультах управления станками, конвейерами, насосными установками, системах вентиляции и освещения.

Технические характеристики

• Номинальный ток: 95 А — способен выдерживать длительную работу с такими нагрузками без перегрева.
• Напряжение катушки управления: 24 В AC — совместим с распространёнными контроллерами и реле низкого напряжения.
• Количество контактов: 4 нормально-открытых (НО) и 1 нормально-закрытый (НЗ) — позволяет реализовать сложные логические схемы управления.
• Номинальная мощность: 45 кВт — рассчитан на управление трёхфазными двигателями этой мощности.
• Тип подключения: винтовые зажимы — обеспечивают прочное соединение с кабелем до 25 мм².
• Способ монтажа: на DIN-рейку 35 мм — стандартизированная фиксация, удобна для сборки распределительных щитов.
• Степень защиты: IP20 — защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C и относительной влажности до 95 % при 25 °C.
• Гарантийный срок: 84 месяца — подтверждает высокую надёжность компонентов.
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 — соответствует требованиям к аппаратам управления электродвигателями.

Совместимость и монтаж

Контактор малогабаритный КМЭ 95А 24В 1 нормально-открытый контакт + 1 нормально-закрытый контакт легко устанавливается на стандартную DIN-рейку. Для подключения используйте кабели сечением до 25 мм² — как медные, так и алюминиевые. Винтовые зажимы затягиваются отверткой, рекомендуется проверить плотность после первого включения. Катушка управления 24 В AC совместима с большинством PLC, реле времени и кнопочных постов. Обязательно соблюдайте полярность при подключении — хотя переменный ток не имеет постоянной полярности, важно правильно подсоединить входные выводы катушки.

Безопасность и стандарты

Контактор КМЭ 95А соответствует ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности при работе с электрооборудованием. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для открытой установки. Для работы в сырых или запылённых средах необходимо использовать герметичные шкафы. Применение в помещениях с повышенной взрывоопасностью запрещено — устройство не имеет взрывозащиты.

Преимущества

• Высокая коммутационная способность — 95 А позволяют управлять мощными нагрузками без внешних усилителей.
• Чёткая структура контактов — 4 НО и 1 НЗ дают гибкость в проектировании схем управления, включая аварийное отключение.
• Поддержка алюминиевых проводов — снижает стоимость монтажа в сравнении с моделями, работающими только с медью.
• Длительная гарантия — 84 месяца свидетельствуют о качественной сборке и долговечности.
• Совместимость с серией PROxima — все элементы серии имеют единый дизайн и параметры, упрощают замену и обслуживание.

Ограничения применения

• Не предназначены для частого включения-отключения более 600 раз в час — возможен быстрый износ контактов.
• IP20 исключает использование вне закрытых шкафов — нельзя устанавливать на открытом воздухе или в сырых цехах без защиты.
• Работает только с переменным током — несовместим с источниками постоянного тока (DC).
• Не подходит для управления реактивными нагрузками выше 45 кВт — превышение вызывает дуговое замыкание и выход из строя.
• Не имеет функции тепловой защиты — обязательно применять отдельные тепловые реле при защите двигателей.

Примеры использования

• Автоматизация конвейерной линии: управление двигателем 45 кВт через PLC с сигналом 24 В AC.
• Система вентиляции: включение/выключение вентилятора по таймеру с использованием одного НЗ контакта для сигнализации “останов”.
• Освещение производственных помещений: групповое включение светильников через несколько НО контактов.
• Щит управления насосной станцией: комбинированный контактный блок для старта, останова и аварийного отключения.

Практические советы

• Перед первым включением проверьте, чтобы контакты были свободны — при хранении они могут “прилипнуть” от окисления.
• При подключении алюминиевого кабеля используйте переходные шайбы — предотвращает образование оксидной плёнки.
• Не допускайте перегрузки по току — даже кратковременные пики выше 95 А сокращают срок службы.
• При замене аналогичного устройства — убедитесь, что количество и тип контактов совпадают. Контактор КМЭ 95А с одной парой НЗ и четырьмя НО отличается от других модификаций серии.
• Для контроля работоспособности катушки — измеряйте её сопротивление мультиметром: оно должно быть в пределах 1–5 Ом (зависит от модели).
