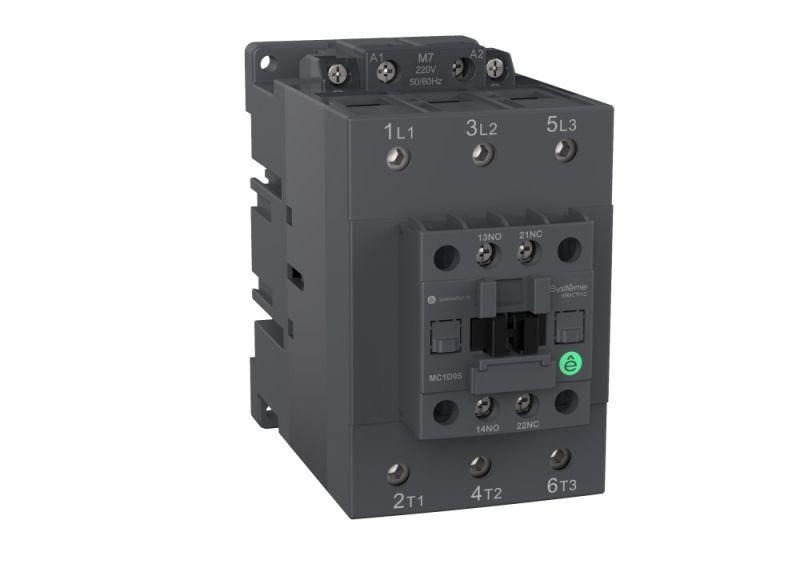

Контактор MC1D 3п 95А кат. 24-60В AC/DC 1НО+1НЗ SE MC1D95BNE APC

Контактор MC1D 3-полюсный 95A нормально открытый + нормально закрытый 24-60V AC/DC от бренда Systeme Electric - это надёжное устройство для коммутации силовых цепей переменного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Артикул mc1d95bne обеспечивает гибкую работу с управлением от 24 до 60 В постоянного или переменного тока.

Назначение и область применения

Контактор MC1D используется для включения и выключения нагрузок высокой мощности - в первую очередь трёхфазных электродвигателей мощностью до 45 кВт. Подходит для автоматизации промышленного оборудования: конвейеров, компрессоров, воздушных завес, лифтов, систем охлаждения и вентиляции. Наличие одновременно нормально открытых и нормально закрытых контактов позволяет реализовать сложные логические схемы управления без дополнительных реле.

Технические характеристики

• Номинальный ток: 95 А - способен работать с большими токами без перегрева;
• Напряжение управления: 24–60 В AC/DC - совместим с широким спектром управляющих сигналов, включая PLC и контроллеры;
• Количество контактов: 3NO + 1NC - три замыкающих и один размыкающий контакт для гибкой схемотехники;
• Номинальная мощность двигателя: 45 кВт - оптимально для средних и крупных промышленных установок;
• Тип тока: переменный (AC) - предназначена исключительно для коммутации нагрузок переменного тока;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и влаги;
• Способ монтажа: DIN-рейка или монтажная плата - универсальная фиксация для шкафов и панелей;
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное соединение, требует периодической затяжки;
• Гарантия: 24 месяца - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Контактор MC1D легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия - удобно для специализированных панелей. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Убедитесь, что сечение жил соответствует требованиям, чтобы избежать нагрева и потери контакта. Монтаж на плату допускается только при соблюдении минимальных расстояний между соседними элементами - рекомендовано не менее 10 мм.

Безопасность и стандарты

Контактор MC1D соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Обеспечивает безопасную коммутацию в соответствии с классом исполнения AC-1 (для активных нагрузок) и AC-3 (для двигателей). Отсутствие защиты от перенапряжений внутри устройства требует внешней установки MOV-защиты при работе в сетях с частыми скачками напряжения.

Преимущества

• Увеличенный электрический и механический ресурс - снижает частоту обслуживания и замены;
• Широкий диапазон напряжения управления (24–60 В AC/DC) - упрощает интеграцию в системы с разными источниками управления;
• Комбинированная схема контактов (3NO+1NC) - экономит место в щите и уменьшает количество компонентов;
• Работа с мощностями до 45 кВт - покрывает большинство задач в легкой и средней промышленности;
• Поддержка модульных дополнений - можно добавить тепловое реле, блокировки, дополнительные контакты.

Ограничения применения

• Не предназначен для работы с постоянным током в силовой цепи - только переменный ток (AC);
• Защита IP20 не допускает использование во влажных, запылённых или наружных условиях - требуется герметичный корпус или шкаф;
• Отсутствует встроенная защита от перенапряжений - необходимо использовать внешние ограничители;
• Не подходит для частотного регулирования - не имеет функций мягкого пуска или торможения;
• Максимальная мощность 45 кВт - для больших двигателей (>55 кВт) потребуется более мощный аналог.

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/выключение двигателя по сигналу с ПЛК;
• Система принудительной вентиляции в цеху - управление вентилятором через термостат;
• Насосная станция водоснабжения - пуск/остановка насоса по уровню воды;
• Лифтовой механизм - применение NC-контакта для аварийной остановки при срабатывании предельного выключателя.

Практические советы

• При использовании в цепях с частыми включениями (более 600 раз в час) учитывайте механический ресурс - рекомендуется контроль температуры окружающей среды ниже 40C;
• Проверяйте момент затяжки винтовых зажимов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт;
• Для защиты от импульсных помех используйте RC-цепочки или TVS-диоды на катушке управления;
• Если нужна дополнительная защита - выбирайте модель с возможностью установки теплового реле (например, SE THERMOLINE);
• Артикул mc1d95bne совместим с другими изделиями серии SystemePact MC1D - все аксессуары взаимозаменяемы.
