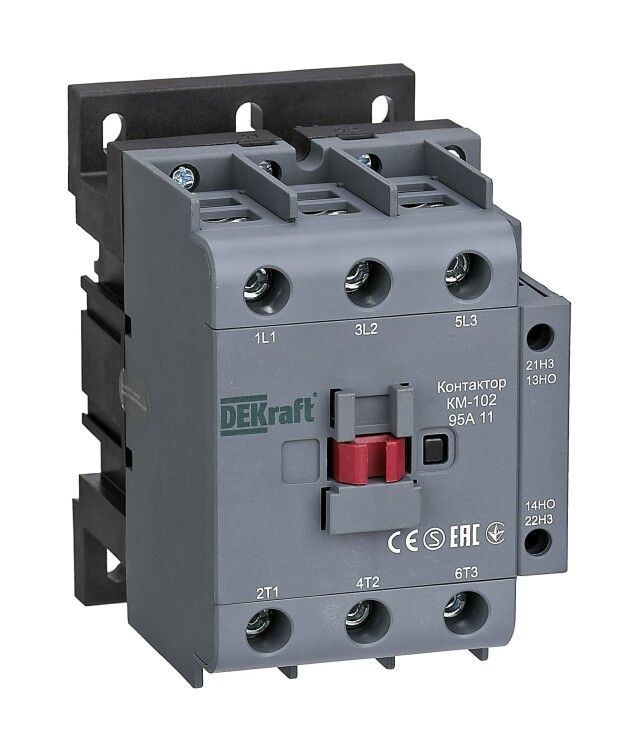

Контактор КМ-102 95А кат. 24В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22333DEK APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки до 95 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 24 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования: асинхронных двигателей, осветительных систем, компенсирующих конденсаторных батарей. Применяется в автоматических системах управления промышленным оборудованием - станках, конвейерах, насосах, вентиляционных установках. Устройство обеспечивает безопасную коммутацию токов до 95 А при напряжении до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 95 А (по классу AC-3 и AC-4)
• Напряжение управления: 24 В переменного или постоянного тока
• Коммутируемая мощность: 45 кВт (AC-3), 22 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC)
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать моментом 1–1,5 Нм. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Совместим с большинством стандартных реле времени, терморегуляторов и ПЛК, работающих на 24 В DC/AC. Не требует специальных адаптеров или переходников.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Конструкция защищает от случайного прикосновения к токоведущим элементам, однако степень защиты IP20 не предусматривает защиту от пыли и влаги - использование вне закрытых щитов возможно только в сухих помещениях без запыления.

Преимущества

• Высокий ресурс коммутации благодаря качественным контактам из серебросодержащего сплава
• Универсальное питание 24 В AC/DC - совместимо с большинством промышленных контроллеров
• Чёткая механическая фиксация на DIN-рейке - надёжное крепление даже при вибрациях
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы блокировки и обратной связи
• Работает при температуре от -25C до +60C - подходит для условий производства

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен для таких задач
• Не имеет функции тепловой защиты - требуется внешняя защита двигателя (например, тепловое реле)
• Подключение силовых проводов требует точной затяжки - слабый контакт вызывает нагрев, перегрузка - риск повреждения
• Не рассчитан на реверсивное управление - для изменения направления вращения нужен второй контактор
• Не подходит для высокочастотных включений более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление асинхронным двигателем 45 кВт на конвейере через сигнал от ПЛК
• Включение группы светодиодных светильников в цеху по команде с таймера
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение оборудования при аварии - сигнал от датчика давления или температуры

Практические советы

• Выбирая контактор КМ-102, проверьте соответствие нагрузки классу AC-3 (двигатели) или AC-4 (частые пуски с реверсом). Перегрузка снижает срок службы.
• Для долгой работы используйте медные провода сечением не менее 16 мм2 для силовых цепей и 0,5–1,5 мм2 для цепей управления.
• Обязательно соблюдайте полярность при подключении 24 В DC - неверная полярность может повредить катушку.
• Проверяйте плотность затяжки винтов после первых нескольких включений - при прогреве металла контакт может ослабнуть.
• Если требуется защита от пыли - установите контактор внутри корпуса с уровнем защиты IP54 или выше.
• Артикул 22333dek - единственный вариант этой модели в каталоге DEKraft; аналоги других брендов имеют другие габариты и расположение контактов.
