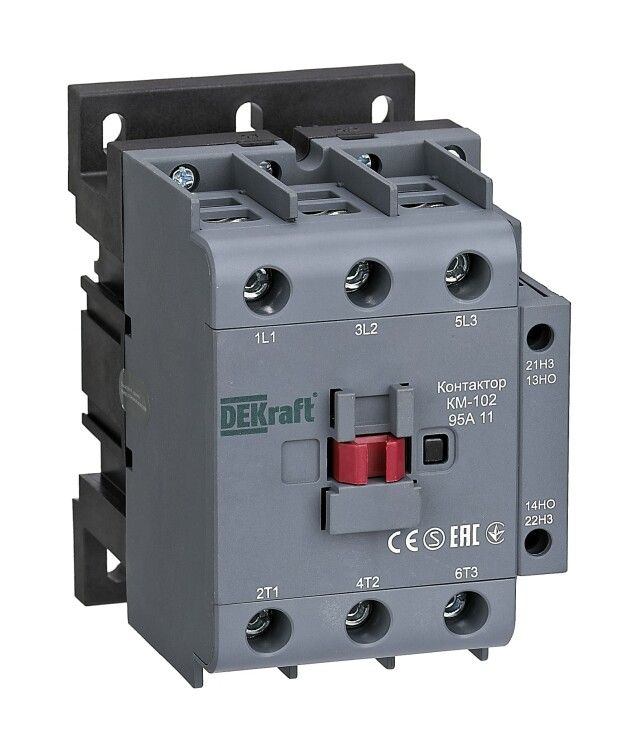

Контактор КМ-102 95А кат. 48В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22335DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 95 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 48 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных цепей, переключения конденсаторных батарей. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции и других устройствах, где требуется надёжная коммутация больших токов.

Технические характеристики

• Номинальный ток: 95 А (при AC-3 и AC-4)
• Напряжение управления: 48 В (переменный или постоянный ток)
• Коммутируемая мощность: 45 кВт (AC-3), 22 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - совместим с обоими типами
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка работает от 48 В AC/DC, что позволяет использовать её в системах с низковольтным управлением, например, от PLC или реле контроля. Вспомогательные контакты (1НО+1НЗ) подходят для сигнализации состояния или блокировок в цепях управления. Обратите внимание: монтаж на плату указан в характеристиках - это ошибка; фактический способ монтажа - на DIN-рейку, как указано в описании производителя.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям к безопасности для оборудования низкого напряжения. IP20 обеспечивает защиту от прикосновения к токоведущим элементам пальцами, но не защищает от пыли и влаги - не применяйте во влажной среде или там, где возможен доступ к пыли. Производитель указывает наличие опциональных защитных крышек, которые повышают безопасность при обслуживании - они рекомендованы для открытых щитов.

Преимущества

• Высокий номинальный ток (95 А) - подходит для мощных нагрузок
• Работает от 48 В AC/DC - гибкость в выборе системы управления
• Наличие двух вспомогательных контактов - удобно для схем аварийной остановки и индикации
• Устойчивость к частым включениям - рассчитан на работу по классам AC-3 и AC-4
• Простая замена - стандартный форм-фактор для DIN-рейки

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателя
• Не рассчитан на постоянную работу при токе выше 95 А - превышение вызовет перегрев и выход из строя
• Не следует применять в цепях с высокими импульсными перегрузками без дополнительной защиты (например, фuse или TVS-диоды)

Примеры использования

• Управление асинхронным двигателем 45 кВт на конвейере
• Включение группы светодиодных светильников в производственном помещении
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение насоса по сигналу от контроллера (PLC) через 48 В DC

Практические советы

• Проверьте соответствие сечения провода и зажима - для 95 А используйте минимум 16–25 мм2 меди
• При использовании в цепях с частыми включениями (более 600 раз/час) проверьте температурный режим контактора - возможно потребуется принудительное охлаждение
• Обязательно используйте защитные крышки, если контактор установлен в открытом шкафу - снижают риск поражения током
• Для управления от PLC убедитесь, что выходной ток контроллера достаточен для срабатывания катушки 48 В - обычно требуются 10–20 мА
• При замене старого контактора - сравнивайте не только ток, но и тип коммутации (AC-3 vs AC-4): для двигателей с частым пуском нужен именно AC-4
