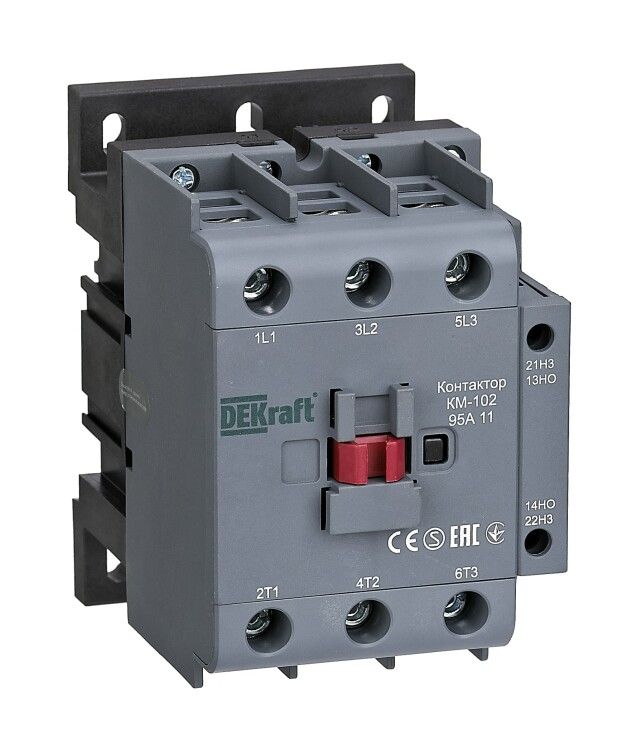

Контактор КМ-102 95А кат. 110В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22336DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузок до 95 А, предназначенное для управления двигателями, светильниками и конденсаторными батареями в сетях переменного тока. Монтируется на DIN-рейку, имеет один нормально открытый и один нормально закрытый вспомогательный контакт, питается от 110 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования: асинхронных двигателей, осветительных систем, компенсирующих конденсаторных батарей. Подходит для автоматических систем управления, где требуется надёжная коммутация больших токов. Применяется в промышленном оборудовании, на конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Номинальный ток: 95 А (при классе коммутации AC-3 и AC-4)
• Напряжение управления: 110 В переменного тока (AC)
• Коммутируемая мощность: 45 кВт (AC-3), 22 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока управления: переменный (AC), совместим с постоянным (DC) - уточните в документации производителя
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева и окисления. Вспомогательные контакты (1НО+1НЗ) доступны для подключения цепей сигнализации, блокировок или управления другими элементами. Устройство не требует специальных креплений - фиксируется механически на рейке. Не поддерживает монтаж на плату - указанная в характеристиках “монтажная плата” является ошибкой; фактический способ - DIN-рейка.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного тока. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости или влажности рекомендуется использовать дополнительные защитные кожухи, которые продуманы производителем DEKraft и совместимы с этой серией.

Преимущества

• Высокий номинальный ток - 95 А позволяет управлять крупными нагрузками без необходимости параллельного включения нескольких контакторов
• Чёткая комбинация вспомогательных контактов (1НО+1НЗ) удобна для реализации схем самоблокировки, аварийной остановки и сигналов состояния
• Устойчивость к импульсным перегрузкам благодаря прочному механизму дугогашения
• Совместимость с типовыми DIN-рейками - легко заменить или расширить систему управления
• Поддержка напряжения управления 110 В - оптимальна для промышленных систем, использующих контрольные цепи среднего уровня

Ограничения применения

• Не применяется в цепях постоянного тока выше указанных значений - проверьте данные по DC-коммутации в техпаспорте
• Защита IP20 не подходит для уличного монтажа, сырых помещений, мест с высокой запылённостью без внешней защиты
• Не предназначен для реверсирования двигателей - для этого нужны два контактора или реверсивный аналог
• Работает только с переменным током в силовой цепи - не подходит для коммутации постоянного тока без согласования с производителем
• Не имеет встроенной тепловой защиты - для защиты двигателя необходим отдельный тепловое реле

Примеры использования

• Управление асинхронным двигателем 45 кВт на конвейере в пищевой промышленности
• Включение группы светодиодных светильников через PLC-систему с использованием НО-контакта
• Автоматическое подключение конденсаторной батареи для повышения коэффициента мощности
• Сигнализация состояния “включен” через НЗ-контакт в пульте оператора

Практические советы

• Выбирая КМ-102, убедитесь, что ваша нагрузка не превышает 45 кВт при AC-3 - это максимальная гарантированная мощность
• При монтаже на DIN-рейку проверьте плотность фиксации - слабо закреплённый контактор может вибрировать и выходить из строя
• Для долгой службы используйте качественные медные провода подходящего сечения - минимум 25 мм2 для 95 А
• Если система работает в условиях температур ниже 0 C или выше +40 C - уточните рабочий диапазон в документации DEKraft
• При проектировании схемы учтите, что вспомогательные контакты рассчитаны на малые токи - не подключайте к ним мощные потребители
• Артикул 22336dek - это точный идентификатор для заказа запчастей и замены - сохраняйте его при ремонте
