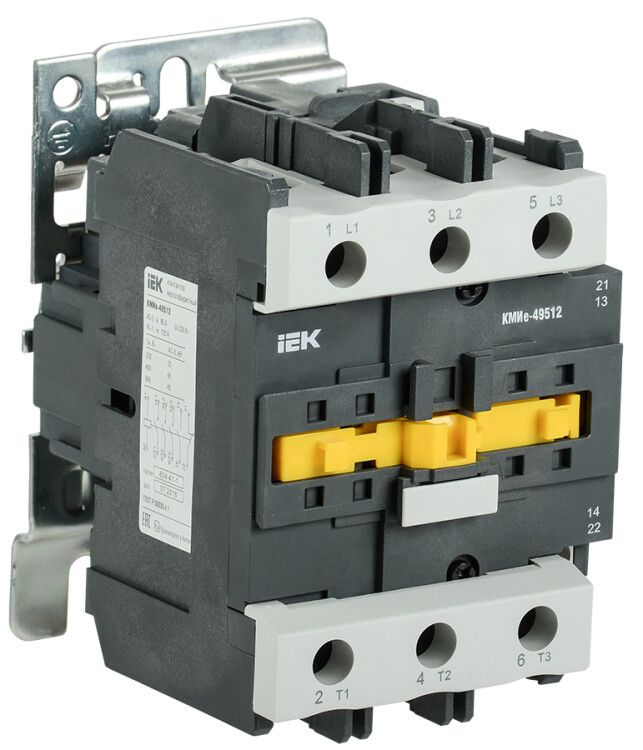

Контактор КМИе-49512 95А 110В/АС3 1НО;1НЗ | KKME41-095-110-11 GENERICA IEK

Контактор КМИе-49512 - компактный пускатель с номинальным током 95 А, рассчитанный на работу в сетях переменного тока 110 В. Благодаря трём силовым полюсам и комбинации из одного нормально-открытого и одного нормально-замкнутого контакта он обеспечивает надёжное управление двигателями и другими нагрузками. Артикул kkme41-095-110-11 принадлежит к серии КМИ, известной своей долговечностью и устойчивостью в промышленных условиях.

Назначение и область применения

Контактор КМИе-49512 предназначен для дистанционного включения и выключения электрических цепей. Он используется для запуска, остановки и реверса асинхронных двигателей с короткозамкнутым ротором (категория применения АС-3), а также для управления менее индуктивными нагрузками - такими как освещение, нагреватели, вентиляторы и насосы (категория АС-1).

• Управление насосами и вентиляторами в системах водоснабжения и кондиционирования
• Контроль работы тепловых завес, печей и других нагревательных устройств
• Автоматизация кран-балок, конвейеров и станков
• Применение в системах АВР (автоматический ввод резерва)

Технические характеристики

• Номинальный рабочий ток: 95 А - способен коммутировать мощные нагрузки без перегрузки
• Род тока: Переменный (AC) - оптимизирован для сетей 50/60 Гц
• Напряжение питания катушки: 110 В - требует именно этого уровня для срабатывания, не совместим с 220 В или 380 В
• Число силовых полюсов: 3 - позволяет контролировать три фазы одновременно
• Количество вспомогательных контактов: 1 НО + 1 НЗ - для сигнализации состояния или построения схем блокировки
• Тип подключения: Винтовые зажимы - надёжное механическое соединение, допускающее многократную сборку
• Исполнение: Малогабаритное - экономит место на щите
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: На монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки

Совместимость и монтаж

Контактор КМИе-49512 устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо использовать отверстия в основании корпуса и закрепить его болтами с моментом, не превышающим рекомендованного производителем. Подключение проводов выполняется через винтовые зажимы - предварительно зачищенные жилы должны иметь длину 6–8 мм. Убедитесь, что напряжение на катушке точно соответствует 110 В AC - применение другого значения приведёт к отказу или повреждению устройства.

Крепление допускается на вертикальной поверхности с отклонением по горизонтали до +-30° - это удобно при установке в нестандартных шкафах, но не заменяет жёсткую фиксацию.

Безопасность и стандарты

Контактор КМИе-49512 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Это гарантирует соответствие международным нормам безопасности, испытаний на износостойкость и электромагнитную совместимость. Сертифицирован для использования в промышленных электроустановках.

Преимущества

• Высокая коммутационная способность - 95 А позволяют работать с большинством средних двигателей
• Наличие двух типов вспомогательных контактов - упрощает реализацию схем аварийной остановки и индикации
• Малые габариты - идеален для плотной компоновки распределительных щитов
• Долгий срок службы - снижает затраты на обслуживание и замену
• Поддержка винтового подключения - не требует специальных инструментов, легко проверяется и ремонтируется

Ограничения применения

• Не предназначен для постоянного подключения к сети 220 В или 380 В - катушка сгорит
• Защита IP20 не обеспечивает герметичность - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты
• Монтаж только на плату - не совместим с DIN-рейкой, что ограничивает возможность быстрой замены в готовых щитах
• Не рекомендуется для частого включения-выключения более 600 раз в час - высокая частота сокращает срок службы контактов
• Не применяется для управления высокоиндуктивными нагрузками типа трансформаторов или больших ЭМ-обмоток

Примеры использования

• Управление трехфазным насосом в системе водоснабжения - катушка получает сигнал от термореле, контактор включает двигатель при необходимости
• Система АВР: один контактор отвечает за основной источник, второй - за резервный, вспомогательные контакты передают состояние в PLC
• Контроль освещения на производстве: свет включается по таймеру через 110 В сигнальную цепь, управляемую этим контактором
• Тепловая завеса: контактор КМИе-49512 включает нагревательные элементы при открывании двери, используя сигнал с датчика

Практические советы

• Выбирая этот контактор, обязательно сверьте напряжение катушки - 110 В отличается от распространённых 220 В, и путаница приведёт к выходу из строя
• При монтаже на плату используйте пружинные шайбы и контр-гайки для надёжной фиксации - вибрация оборудования может ослабить крепления
• Для увеличения срока службы контактов избегайте частых пусков - лучше использовать таймер или частотник для плавного старта
• Проверяйте температуру корпуса после первых часов работы - перегрев указывает на плохой контакт или перегрузку
• Если требуется защита от пыли и влаги - поместите контактор КМИе-49512 внутрь корпуса с классом защиты IP54 или выше
