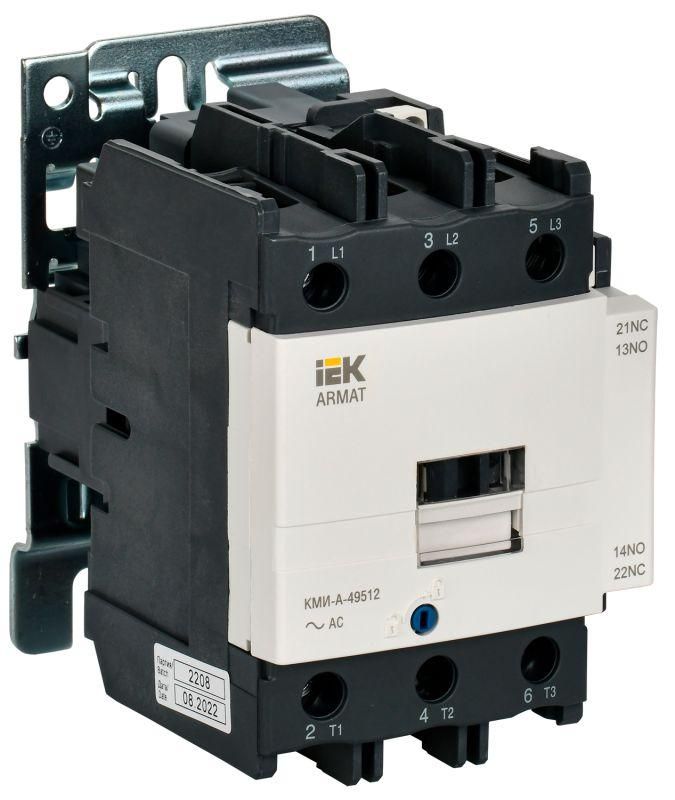

Контактор КМИ-А-49512 LC1D 95А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-095-110-11

Контактор КМИ-А-49512 LC1D 95А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, этот контактор из серии ARMAT рассчитан на работу в промышленной автоматике и легко монтируется на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-49512 LC1D 95А 110В/АС3 предназначен для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасный запуск и остановку оборудования через слабые управляющие сигналы. Также применяется для переключения других мощных нагрузок: осветительных систем, тепловых элементов, вентиляторов, насосов, печей, кран-балок и систем АВР.

Технические характеристики

• Номинальный ток: 95 А - способен выдерживать длительную нагрузку до этого значения в цепи силового контура;
• Номинальное напряжение питания катушки: 110 В AC - требует именно такого напряжения для срабатывания; не работает от постоянного тока;
• Число полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно;
• Коммутируемая мощность: 45 кВт - максимальная активная мощность двигателя, который можно контролировать при напряжении 380 В;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и логических схем управления;
• Род тока: переменный (AC) - совместим только с сетями переменного тока;
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя, требуется внешний реверсивный комплект;
• Срок службы: 15 лет - расчётный срок работы при соблюдении условий эксплуатации;
• Способ монтажа: DIN-рейка / монтажная плата - гибкий вариант крепления, чаще всего используется на шкафах управления;
• Подключение силовых проводов: винтовое - требует качественного затягивания клемм для предотвращения перегрева.

Совместимость и монтаж

Контактор КМИ-А-49512 LC1D 95А 110В/АС3 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке. Подключить силовые провода - к верхним и нижним винтовым зажимам, управляющую катушку - к клеммам A1/A2. Убедитесь, что сечение жил соответствует рекомендациям производителя (обычно 1–25 мм2). Монтаж на плату возможен, но менее удобен - лучше использовать DIN-рейку.

Безопасность и стандарты

Контактор КМИ-А-49512 LC1D 95А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие уровня безопасности, испытаний на долговечность и отказоустойчивости, принятых в Европе и России. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая коммутационная способность - надёжно включает/выключает ток до 95 А даже при частых циклах;
• Устойчивость к скачкам напряжения - катушка 110 В AC хорошо переносит колебания в сети;
• Гибкая система вспомогательных контактов - один НО и один НЗ позволяют реализовать базовую логику управления без доп. модулей;
• Долгий срок службы - 15 лет при правильном применении снижают расходы на обслуживание;
• Совместимость с популярными сериями - аналогичен LC1D от Schneider Electric, что упрощает замену.

Ограничения применения

• Не подходит для реверса двигателя - нужен второй контактор или специальный реверсивный блок;
• Работает только с переменным током - нельзя использовать в DC-цепях;
• Катушка 110 В AC требует наличия понижающего трансформатора в сетях 220/380 В - необходимо проектирование управляющей цепи;
• Нет защиты от перегрузки - обязательно использование теплового реле или другого устройства защиты двигателя;
• Не имеет IP-защиты - монтируйте внутри щита, исключающего попадание пыли и влаги.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по уровню, остановка по давлению;
• Автоматический запуск вентилятора в HVAC-системе после достижения температурного порога;
• Система АВР: основной питатель отключается, контактор КМИ-А-49512 LC1D 95А 110В/АС3 включает резервный источник;
• Управление печью в термической камере - включение нагрева по команде PLC.

Практические советы

• Выбирая контактор КМИ-А-49512 LC1D 95А 110В/АС3, проверьте, есть ли в вашей сети 110 В AC. Если нет - используйте трансформатор 220→110 В;
• Обязательно подбирайте тепловое реле под ток двигателя (не выше 95 А);
• При подключении винтовых клемм - не переусердствуйте с моментом затяжки, чтобы не повредить пластик;
• Для частого включения (>120 циклов/час) убедитесь, что двигатель не создаёт высоких пусковых токов свыше 6×Iн - это снизит срок службы контактов;
• AR-ACC-41-095-110-11 - артикул для заказа запчастей и замены. Храните его при ремонте шкафа управления.
