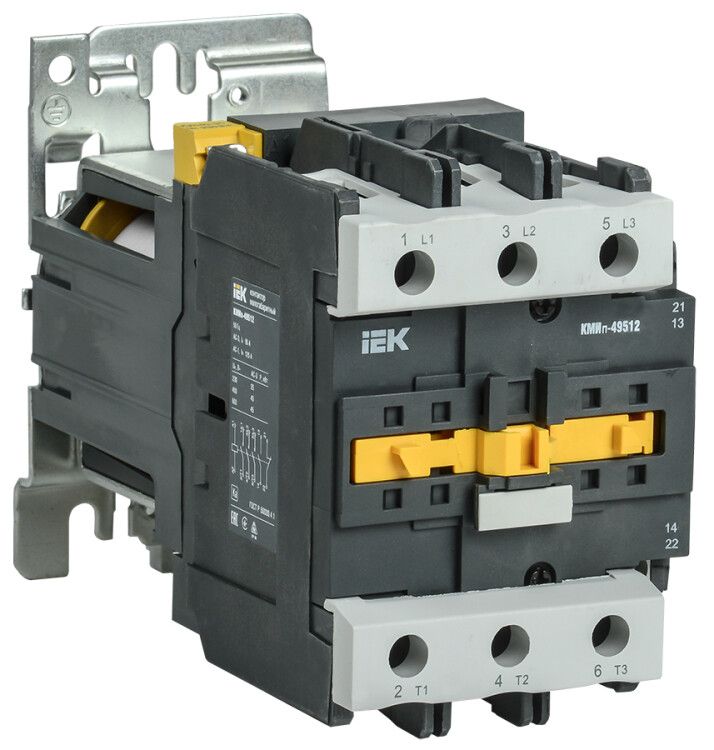

Контактор КМИп-49512 95А 110В/АС3 1НО 1НЗ KARAT IEK KMD41-095-110-11

Контактор КМИп-49512 95А 110В/АС3 1 нормально открытый, 1 нормально закрытый - это компактное устройство для дистанционного включения и выключения электроприводов и других нагрузок переменного тока. Произведённый компанией IEK, он предназначен для работы в промышленных системах управления, где важны надёжность и долгий срок службы. Артикул kmd41-095-110-11 указывает на конкретную модификацию с катушкой на 110 В и одним НО и одним НЗ контактами.

Назначение и область применения

Контактор КМИп-49512 95А 110В/АС3 используется для коммутации силовых цепей переменного тока. Он применяется для запуска, остановки и реверса асинхронных двигателей с короткозамкнутым ротором, а также для управления другими нагрузками: освещением, нагревательными элементами, вентиляторами, насосами, тепловыми завесами и конденсаторными батареями. Подходит для систем АВР, бесперебойного питания, автоматики охраны и промышленных контроллеров. Категория применения AC-3 означает, что он рассчитан на частые пуски электродвигателей.

Технические характеристики

• Номинальный ток: 95 А - способен управлять нагрузками до этого значения без перегрузки.
• Напряжение катушки управления: 110 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Коммутируемая мощность AC-3 при 400 В: 45 кВт - позволяет управлять двигателями этой мощности.
• Количество силовых полюсов: 1 - однополюсный, подключается в одну фазу сети.
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигналов, блокировок и схем управления.
• Тип подключения силовой цепи: винтовое - зажимы позволяют надёжно закрепить провода сечением до 25 мм2 (по типовым рекомендациям для таких контакторов).
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор КМИп-49512 95А 110В/АС3 монтируется на DIN-рейку шириной 35 мм - стандартная практика для промышленных щитов. Для подключения силовых проводов используйте винтовые зажимы: затягивайте с усилием, не допуская перетяга. Убедитесь, что сечение жил соответствует возможностям зажима (обычно 1–25 мм2). Вспомогательные контакты подключаются в цепи управления: НО - для самоблокировки, НЗ - для остановки или блокировки других устройств. Обязательно проверьте соответствие напряжения катушки 110 В - использование другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМИп-49512 95А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1 (эквивалент МЭК 60947-4-1). Продукт имеет сертификат соответствия РОСС CN.ME86.B00623, подтверждающий безопасность и соответствие российским правилам. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям при установленном корпусе.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу даже при частых включениях.
• Узкий форм-фактор - занимает мало места в распределительном шкафу.
• Чёткое разделение функций контактов - один НО и один НЗ обеспечивают гибкость в построении схем управления.
• Стандартное винтовое подключение - совместимо с большинством проводов и инструментов монтажника.

Ограничения применения

• Не предназначен для коммутации высоких индуктивных нагрузок (например, больших трансформаторов без демпферов) - риск возникновения дуги.
• Работает только с переменным током - нельзя использовать с источниками постоянного тока.
• Однополюсная конструкция - не подходит для трёхфазных нагрузок без внешнего подключения нескольких контакторов.
• Не защищён от пыли и воды (IP-класс не указан) - требуется установка в закрытом щите.

Примеры использования

• Управление насосом в системе водоснабжения через пульт с кнопками “пуск” и “стоп”.
• Автоматическое включение тепловой завесы при открывании двери - сигнал с датчика активирует катушку 110 В.
• Система АВР: основной питатель отключен - контактор КМИп-49512 95А 110В/АС3 включает резервный генератор.
• Контроль освещения в цеху: свет включается по расписанию через PLC, который подаёт 110 В на катушку.

Практические советы

• Выбирая контактор, всегда сверьте напряжение катушки (110 В) с вашим источником управления - неверное напряжение вызовет отказ или выход из строя.
• Для защиты от скачков напряжения и импульсов на катушке используйте варистор или RC-цепочку - особенно в сетях с нестабильным качеством электроэнергии.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает надёжность.
• Если нужна трёхфазная коммутация - используйте три экземпляра КМИп-49512 95А 110В/АС3, каждый в своей фазе, с синхронизацией управления.
• Не забудьте про свободное пространство вокруг контактора - необходима вентиляция для отвода тепла при работе на пределе тока.
