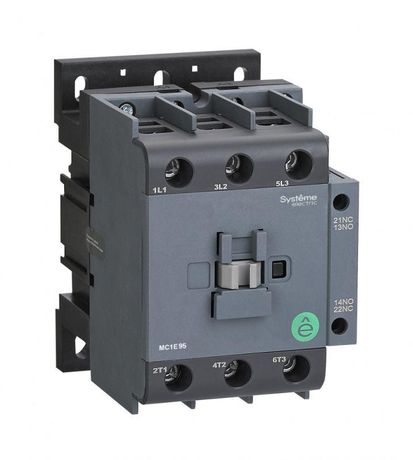

КОНТАКТОР MC1E 3P 95A НО+НЗ 48V 50/60ГЦ (LC1E95E5) - MC1E95E7 APC

Контактор MC1E 3P 95A нормально открытый + нормально закрытый 48V 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 95 А в системах автоматического управления, таких как насосные станции, системы вентиляции и лифты. Артикул mc1e95e7 обеспечивает сочетание высокой долговечности и гибкости подключения через DIN-рейку.

Назначение и область применения

Контактор MC1E 3P 95A предназначен для частого включения и выключения трёхфазной нагрузки переменного тока. Подходит для управления двигателями мощностью до 45 кВт. Устройство применяется в промышленных щитах управления, где требуется надёжная и безопасная коммутация: насосные станции, конвейеры, вентиляционные установки, лифтовые механизмы. Встроенная пара контактов (1 НО + 1 НЗ) позволяет использовать его в схемах самоблокировки, сигнализации или контроля состояния.

Технические характеристики

• Номинальный ток: 95 А (переменный ток AC)
• Напряжение катушки управления: 48 В переменного тока (50/60 Гц)
• Число главных контактов: 3 (нормально открытых)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Электрическая износостойкость: до 8 миллионов операций
• Механическая износостойкость: до 8 миллионов операций
• Защита корпуса: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Управление: нереверсивное
• Подключение силовых проводов: винтовое зажимное
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E 3P 95A совместим со всеми типами стандартных DIN-реек типа TS35. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Винтовые зажимы позволяют подключить медные жилы сечением до 25 мм2. Катушка управления рассчитана исключительно на 48 В переменного тока - применение постоянного тока или другого напряжения повредит устройство. Дополнительные модули (тепловые реле, блокировки) устанавливаются на переднюю панель - они физически совместимы с этой моделью.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1. Сертифицирован для работы в условиях промышленного оборудования. Защита IP20 предполагает использование внутри закрытых распределительных щитов - не допускается установка в помещениях с повышенной влажностью, пылью или риском попадания жидкостей. Отсутствие встроенной защиты от перенапряжений требует внешней установки surge protectors при работе в сетях с нестабильным напряжением.

Преимущества

• Высокий ресурс - 8 млн. циклов включения/выключения, что снижает необходимость замены даже при интенсивном использовании
• Гибкость: возможность установки дополнительных контактов и реле прямо на корпус
• Устойчивость к скачкам напряжения благодаря оптимизированной катушке управления 48 В
• Лёгкий монтаж на DIN-рейку - экономит время при сборке шкафа
• Ясная маркировка контактов и выводов - упрощает диагностику и обслуживание

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 48 В
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование вне герметичных шкафов
• Нет встроенных тепловой защиты или аварийного отключения - необходимо подключать внешние устройства при управлении двигателями
• Максимальная мощность 45 кВт - не рекомендуется для двигателей выше этого значения, даже при меньшем токе
• Не поддерживает реверс - для изменения направления вращения нужен другой контактор или реверсивный комплект

Примеры использования

• Автоматический пуск насоса в системе водоснабжения - сигнал от датчика давления активирует катушку 48 В, замыкаются три основных контакта, двигатель включается
• Система вентиляции: один НО-контакт используется для включения индикатора “Работает”, НЗ-контакт - для отключения светового табло при остановке
• Лифтовой механизм: контактор MC1E 3P 95A управляет движущим приводом, а вспомогательные контакты передают состояние в PLC

Практические советы

• Проверьте соответствие сечения кабелей: для 95 А используйте минимум 25 мм2 меди
• Обязательно соблюдайте полярность при подключении катушки - хотя она работает на переменном токе, правильная ориентация влияет на срок службы
• При многократных пусках (более 10 в час) проверяйте температуру контактора - при нагреве свыше 60 C возможны отказы
• Для продления срока службы подключите RC-цепочку или TVS-диод параллельно катушке - это снизит импульсы при отключении
• Артикул mc1e95e7 можно заказывать с аналогичными модулями (например, thermal overload relay) - все элементы серии SystemePact MC взаимозаменяемы
