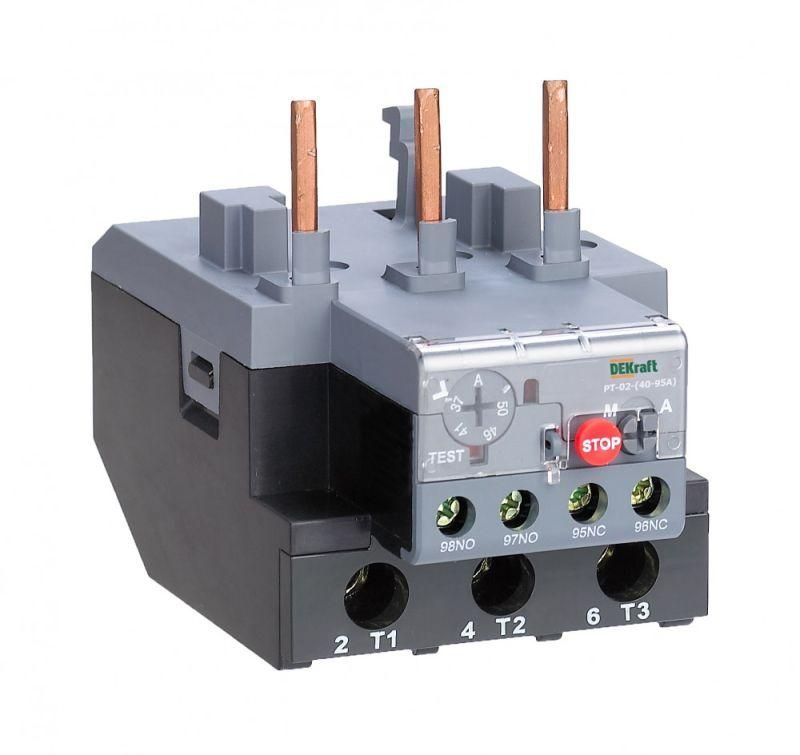

Реле тепловое для контакторов 40А-95А 63.0А-80.0А от DEKraft (артикул 23180dek) - устройство для защиты электродвигателей и цепей переменного тока от перегрузок, асимметрии фаз и длительного пуска. Установливается непосредственно на контакторы КМ-102 или крепится отдельно, обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Реле тепловое для контакторов 40А-95А 63.0А-80.0А защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• заклинивания ротора;
• продолжительного времени запуска (затянутый пуск).

Используется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с частыми пусками. Подходит для работы с контактными аппаратами КМ-102, а также совместимо с аналогичными моделями других производителей.

Технические характеристики

• Номинальный ток: 80 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон регулировки: 63,0–80,0 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями отключения.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_ном составляет 4–10 секунд; подходит для двигателей с высоким пусковым током.
• Подключение: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка в щите.

Совместимость и монтаж

Реле тепловое для контакторов 40А-95А 63.0А-80.0А (артикул 23180dek) проектировалось для установки на контакторы КМ-102 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать с аналогичными контактными аппаратами других брендов - например, ЛЭЗ, IEK, Schneider Electric, если они имеют совпадающие посадочные размеры.

При монтаже важно:

• не перетягивать винты при подключении проводов - это может повредить контакты;
• обеспечить доступ к кнопкам сброса и переключателю режима (ручной/автоматический);
• при отдельном размещении - соблюдать минимальные зазоры до нагреваемых элементов и других реле.

Преимущества

• Два режима повторного включения - ручной (требует нажатия кнопки после срабатывания) и автоматический (возврат через 1–2 минуты) - позволяют адаптировать защиту под тип оборудования.
• Высокая точность срабатывания в заданном диапазоне 63–80 А - снижает риск ложных срабатываний.
• Устойчивость к колебаниям температуры окружающей среды - работает в широких пределах без внешней компенсации.
• Простой визуальный индикатор состояния - легко определить причину отключения (перегрузка или авария).

Ограничения применения

• Не предназначен для защиты однофазных сетей - требует трёхфазного питания.
• Не защищает от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителей перед реле.
• Не рекомендуется применять в средах с постоянным воздействием влаги, масла или химически активных паров - отсутствует указание на степень защиты IP.
• Не подходит для частотных преобразователей - работа с импульсным током может вызвать некорректное срабатывание.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 15 кВт в промышленном цехе.
• Обеспечение безопасности насосной станции с частыми включениями/выключениями.
• Контроль нагрузки на конвейерной ленте в пищевой промышленности.
• Автоматизация системы вентиляции в логистическом терминале с использованием контактора КМ-102.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 63–80 А - выбирайте уставку ближе к номинальному значению, но не выше.
• При использовании в автоматическом режиме убедитесь, что оборудование не находится в состоянии аварии - иначе возможны многократные попытки запуска и перегрев.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в пыльных или влажных помещениях.
• Если двигатель часто запускается - используйте ручной режим сброса, чтобы исключить случайное возобновление работы при неустранённой проблеме.
• При замене реле тепловое для контакторов 40А-95А 63.0А-80.0А (артикул 23180dek) - сверьте номер модели и диапазон уставок с оригиналом.
