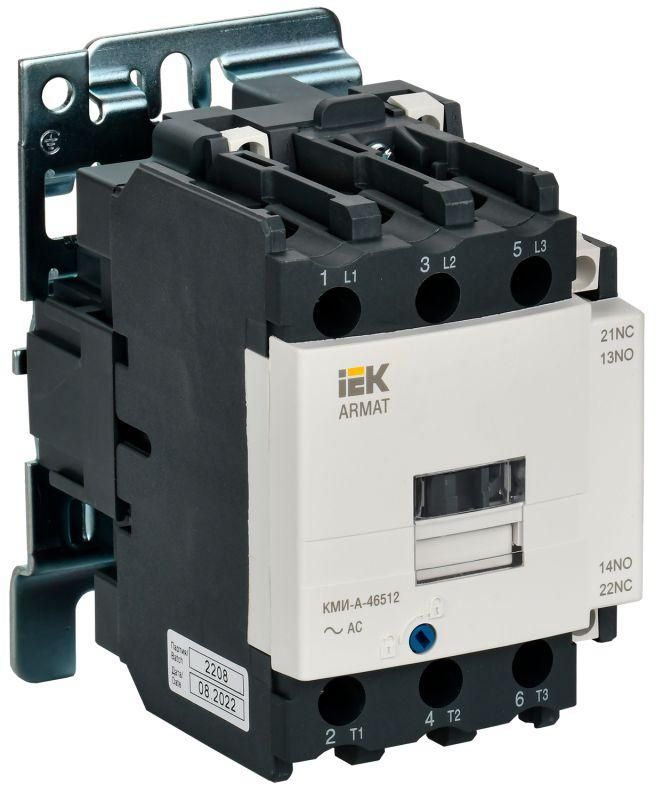

Контактор КМИ-А-46512 LC1D 65А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-065-230-11

Контактор КМИ-А-46512 LC1D 65А 230В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он предназначен для работы на DIN-рейке и совмещает высокую коммутационную способность с долгим сроком службы. Артикул ar-acc-41-065-230-11 указывает на конкретную модификацию с 1 нормально открытым и 1 нормально замкнутым контактом.

Назначение и область применения

Контактор КМИ-А-46512 LC1D 65А 230В/АС3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется там, где требуется частое включение и выключение - например, в системах вентиляции, насосных станциях, конвейерах, тепловых печах, кран-балках и автоматическом вводе резерва (АВР). Также подходит для переключения осветительных и нагревательных нагрузок, если они не превышают допустимые токовые и мощностные пределы.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток главной цепи: 65 А
• Число полюсов: 3
• Коммутируемая активная мощность: 30 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением вращения
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовой зажим

Совместимость и монтаж

Контактор КМИ-А-46512 LC1D 65А 230В/АС3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых кабелей используются винтовые зажимы - рекомендуется зачищать жилы на 8–10 мм и плотно затягивать клеммы, чтобы избежать перегрева. Управляющая катушка работает от сети 230 В AC; её можно подключить через кнопочные посты, термореле, таймеры или другие устройства управления. Вспомогательные контакты (НО и НЗ) подходят для сигнализации состояния или создания блокировочных цепей.

Безопасность и стандарты

Контактор КМИ-А-46512 LC1D 65А 230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012, который эквивалентен международному стандарту МЭК 60947-4-1:2009. Это гарантирует соответствие безопасности, испытаниям на механическую прочность, температурную стойкость и коммутационную износостойкость. Серия ARMAT прошла сертификацию в рамках системы ЕАС и допущена к применению в промышленных объектах РФ и стран СНГ.

Преимущества

• Высокая коммутационная способность - 65 А при 30 кВт позволяет управлять крупными двигателями без дополнительных аппаратов защиты
• Устойчивость к скачкам напряжения благодаря качественной катушке с фиксированной рабочей точкой на 230 В
• Долгий срок службы - 15 лет при регулярном обслуживании и правильной нагрузке
• Наличие одного НО и одного НЗ контакта даёт гибкость в построении схем управления - например, для индикации включения или аварийной блокировки
• Стандартный форм-фактор обеспечивает совместимость с большинством шкафов управления и комплектующих IEK

Ограничения применения

• Не постоянный ток - катушка рассчитана исключительно на переменный ток 230 В AC
• Нельзя использовать для реверса двигателя - модель нереверсивная, требует внешнего реверсивного контактора
• Максимальная коммутационная мощность - 30 кВт; при более высоких нагрузках возможен выход из строя контактов
• Не имеет встроенного теплового реле - необходимо дополнительно устанавливать защиту от перегрузки
• Не предназначено для взрывоопасных сред - отсутствует взрывозащита (Ex-исполнение)

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры
• Включение печи в технологической линии с помощью PLC
• Система АВР: основной источник отключен - контактор КМИ-А-46512 LC1D 65А 230В/АС3 включает резервный генератор
• Конвейерная лента: пуск/остановка по команде оператора через кнопочную станцию

Практические советы

• Выбирая этот контактор, проверьте, что ваш двигатель потребляет менее 65 А и мощностью не выше 30 кВт - превышение сократит срок службы
• При монтаже используйте кабели сечением не менее 10–16 мм2 для силовых цепей - это снижает риск нагрева
• Обязательно подключите тепловое реле или магнитный пускатель с защитой - сам контактор не защищает от перегрузки
• Для контроля состояния используйте НО контакт для индикации “работает” и НЗ - для “остановлен”, чтобы избежать путаницы в схеме
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час)
• Если нужна реверсивная схема - выбирайте два таких контактора с механической блокировкой
