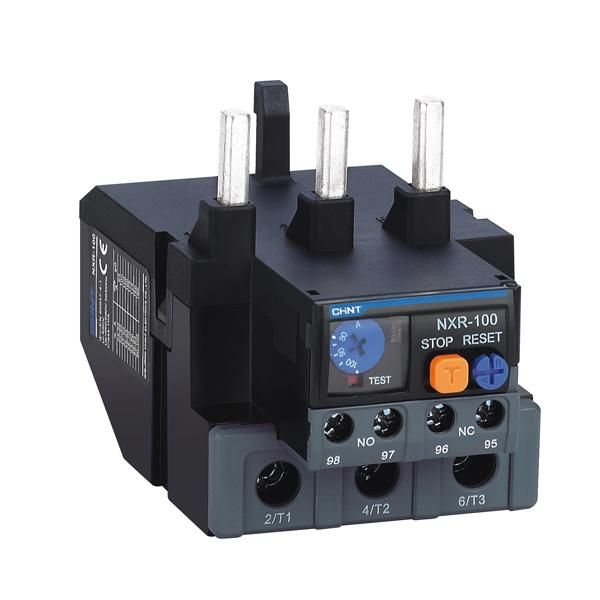

Реле тепловое NXR-100 80A-93A (R) | 837128 CHINT

Реле тепловое NXR-100 80А-93А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель с диапазоном настройки 80–93 А и винтовым подключением подходит для установки в цепях переменного тока до 690 В, особенно там, где требуется надёжная и автоматическая защита. Артикул 837128 относится к серии NXR, известной стабильностью работы.

Назначение и область применения

Реле тепловое NXR-100 80А-93А (R) защищает электродвигатели переменного тока (50/60 Гц) от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для использования в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может работать как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 80–93 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что даёт гибкость в организации сигнализации и управления;
• Тип подключения: винтовое - удобно для быстрого монтажа и надёжного контакта в условиях вибраций;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Класс точности: 10 - соответствует стандарту IEC 60947-4-1, гарантирует допустимую погрешность +-10% при срабатывании;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть устройство в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-100 80А-93А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартные крепления. Для монтажа достаточно закрепить его на DIN-рейке или плоской поверхности, затем подключить провода через винтовые зажимы. Убедитесь, что сечение проводов соответствует рекомендациям производителя - обычно 1,5–2,5 мм2 для токов этого класса. Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Класс точности 10 обеспечивает предсказуемое время срабатывания при перегрузках. Конструкция исключает самопроизвольное срабатывание при колебаниях температуры окружающей среды благодаря термокомпенсации.

Преимущества

• Автоматический и ручной сброс - позволяют выбрать оптимальный способ восстановления после срабатывания;
• Индикация действия - визуальный сигнал (выступающий флажок) показывает причину отключения - перегрузка или обрыв фазы;
• Стабильность работы - биметаллический элемент и термокомпенсация минимизируют влияние внешней температуры;
• Высокая долговечность - корпус из прочного пластика и герметичная конструкция снижают риск выхода из строя в запылённых помещениях.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Условия эксплуатации: температура окружающей среды от –25C до +60C; не рекомендуется установка рядом с источниками сильного нагрева;
• Запрещена установка в местах с повышенной влажностью без дополнительной защиты - IP-класс не указан, значит, нет гарантированной защиты от воды.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 15 кВт, работающего на 85 А;
• Контроль нагрузки на конвейере в пищевой промышленности с частыми пусками;
• Обеспечение безопасности воздушного компрессора в мастерской, где возможны скачки напряжения и перегрузки;
• Подключение к панели управления станком с ЧПУ для отключения при обрыве фазы.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 80–93 А. Если ток ниже 80 А - выбирайте другую модель серии NXR;
• Настройку тока выполняйте только при отключенном питании. Используйте отвертку с изолированной ручкой;
• После срабатывания дождитесь остывания устройства перед повторным включением - это продлит срок службы биметаллического элемента;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание или отказ;
• Для сложных систем используйте один из NC-контактов для подачи сигнала на PLC или световую индикацию - это повысит уровень контроля.
