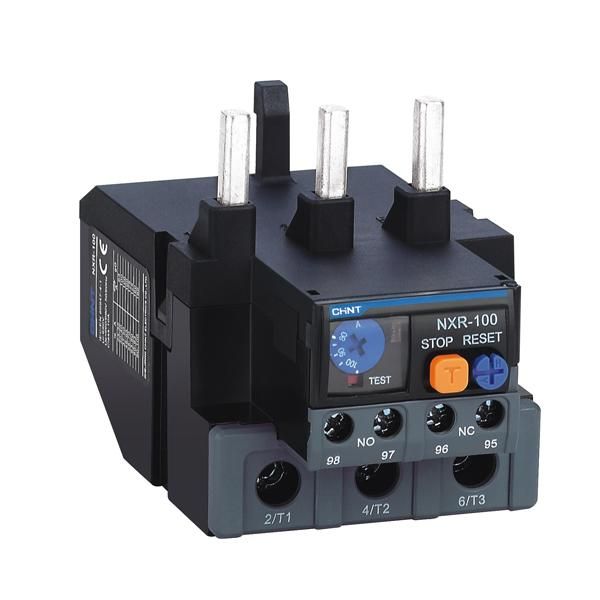

Реле тепловое NXR-100 63A-80A (R) | 837127 CHINT

Реле тепловое NXR-100 63А-80А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 63 до 80 А, легко монтируется на контакторы или отдельно, обеспечивает автоматический и ручной сброс, а также индикацию срабатывания.

Назначение и область применения

Реле тепловое NXR-100 63А-80А (R) защищает электродвигатели переменного тока с частотой 50/60 Гц от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совмещаться с контакторами серии NXC.

Технические характеристики

• Диапазон регулировки тока: 63–80 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных промышленных сетях;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления;
• Тип подключения: винтовые зажимы - надёжное и удобное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или на корпус контактора;
• Функция перезапуска: да - возможен как автоматический, так и ручной сброс после срабатывания.

Совместимость и монтаж

Реле тепловое NXR-100 63А-80А (R) совместимо с контактными аппаратами серии NXC от CHINT. Монтаж осуществляется путём фиксации на DIN-рейке шириной 35 мм или прямого крепления к передней панели контактора. Для правильной работы необходимо соблюдать посадочные габариты и использовать провода сечением, соответствующим току нагрузки (не менее 10 мм2 для тока 80 А). Клеммы рассчитаны на момент затяжки до 1,5 Нм - переусердствовать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GB 14048.6. Обладает классом защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищён от пыли и влаги. Применяется исключительно внутри закрытых щитов или электрошкафов.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - красный флажок на лицевой панели показывает причину отключения;
• Гибкая настройка тока срабатывания в заданном диапазоне - снижает риск ложных срабатываний;
• Поддержка двух режимов сброса - ручной для точного контроля, автоматический для бесперебойных процессов.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не защищён от внешних воздействий - запрещена установка вне электрошкафа;
• Не подходит для токов ниже 63 А - для меньших значений требуется другое реле из серии NXR;
• Не имеет встроенного устройства против блокировки ротора - требует доп. защиты при частых пусках.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 15 кВт при токе 70 А;
• Контроль нагрева двигателя конвейера на пищевом производстве;
• Автоматическое отключение вентилятора охлаждения при превышении тока в цехе;
• Связка с контактором NXC-63A в распределительном шкафу станка ЧПУ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 63–80 А - используйте клещевой амперметр;
• Настройку тока срабатывания выполняйте при выключенном питании - вращайте регулировочный винт до совпадения метки с нужным значением;
• При ручном сбросе дождитесь остывания биметаллической пластины - повторное включение сразу после срабатывания может вызвать повреждение;
• Замените реле, если флажок срабатывания не возвращается в исходное положение - это указывает на механический износ;
• Для долгой службы избегайте установки рядом с источниками тепла - оптимальная температура окружающей среды +5C...+40C.
