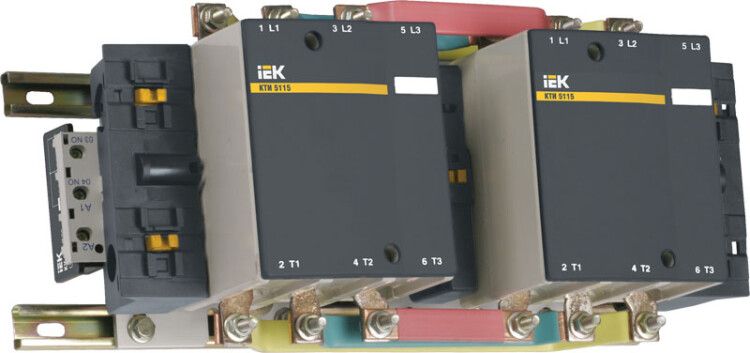

Контактор КТИ 265А катушка управления 230В АС реверсивный 2НО - KKT53-265-230-10 IEK

Контактор реверсивный 265А 230В/АС3 2НО от IEK (ИЭК), артикул kkt53-265-230-10, предназначен для переключения направления вращения трёхфазных двигателей и обеспечивает надёжную коммутацию высоких токов в условиях промышленной автономной автоматизации.

Назначение и область применения

Контактор реверсивный 265А 230В/АС3 2НО используется в цепях управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет безопасно запускать, останавливать и менять направление вращения . Подходит для применения в системах с частыми переключениями: вентиляция, насосы, кран-балки, печи, системы АВР, конвейеры и другие механизмы с требованием реверса.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 265 А (при AC-3)
• Напряжение катушки: 230 В переменного тока
• Число полюсов: 3
• Номинальная мощность: 132 кВт
• Количество нормально замкнутых контактов: 2
• Мощность потребления катушки: 8 Вт
• Максимальное сечение подключаемого кабеля: 240 мм2
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпусе или щите
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +55 C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Подключение: болтовое, без быстроразъёмных элементов
• Способ монтажа: на монтажную плату (панель)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 265А 230В/АС3 2НО устанавливается исключительно на жесткую металлическую монтажную плиту или панель. Для работы необходим парный контактёр противоположной полярности - он комплектуется в виде двух единиц для реализации реверса. Болтовые зажимы рассчитаны на провода сечением до 240 мм2; важно использовать правильные шайбы и затягивать моментом, указанным в руководстве производителя. Открытый тип IP00 требует обязательной установки внутри закрытого распределительного щита или корпуса с уровнем защиты минимум IP54.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009. Прошёл официальную сертификацию с получением сертификата РОСС CN.ME86.B00150. Обеспечивает механическую и электрическую блокировку при работе в составе реверсивной схемы - предотвращает одновременное включение обоих контакторов, что снижает риск короткого замыкания фаз.

Преимущества

• Высокая долговечность - срок службы до 10 лет даже при частых циклах включения
• Низкая мощность катушки (8 Вт) снижает энергопотребление системы управления
• Широкий диапазон рабочих температур (-45…+55 C) допускает применение в суровых климатических условиях
• Совместимость с большими сечениями кабелей (до 240 мм2) упрощает подключение силовой части
• Произведён по технологии, обеспечивающей соответствие европейским и российским стандартам качества

Ограничения применения

• Не применяется вне защищённых корпусов из-за степени защиты IP00 - открытые контакты опасны при доступе человека
• Не рекомендован для постоянной работы при сверхтоковых режимах выше 265 А - возможен выход из строя
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Требует внешнего устройства блокировки (например, кнопочные станции с механической взаимоблокировкой) для полноценной безопасности реверса
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при защите двигателя

Примеры использования

• Реверсивная система управления кран-балкой - изменение направления движения груза
• Автоматический ввод резерва (АВР): переключение между основным и резервным источником питания через двигатель насоса
• Циркулярная пилорама: управление движением стола вперёд и назад
• Оборудование для производства: вентиляторы с регулируемой скоростью и направлением потока воздуха

Практические советы

• Выбирая этот контактор, проверьте совпадение напряжения катушки (230 В) с вашей системой управления - неверное питание вызывает отказ или повреждение.
• Для реверсивной схемы всегда используйте два таких контактора - один для “вперёд”, второй для “назад” - и обязательно установите механическую или электрическую блокировку между ними.
• Затягивайте болты равномерно и по крутящему моменту, указанному в техпаспорте - недостаточно плотное соединение вызывает перегрев.
• При монтаже на панели предусмотрите свободное пространство вокруг контактора для теплоотвода - особенно важное правило при длительной работе на максимальном токе.
• Контактор реверсивный 265А 230В/АС3 2НО от IEK (ИЭК) хорошо зарекомендовал себя в средних и крупных предприятиях - идеальный выбор там, где нужна надёжность и соответствие ГОСТ.
