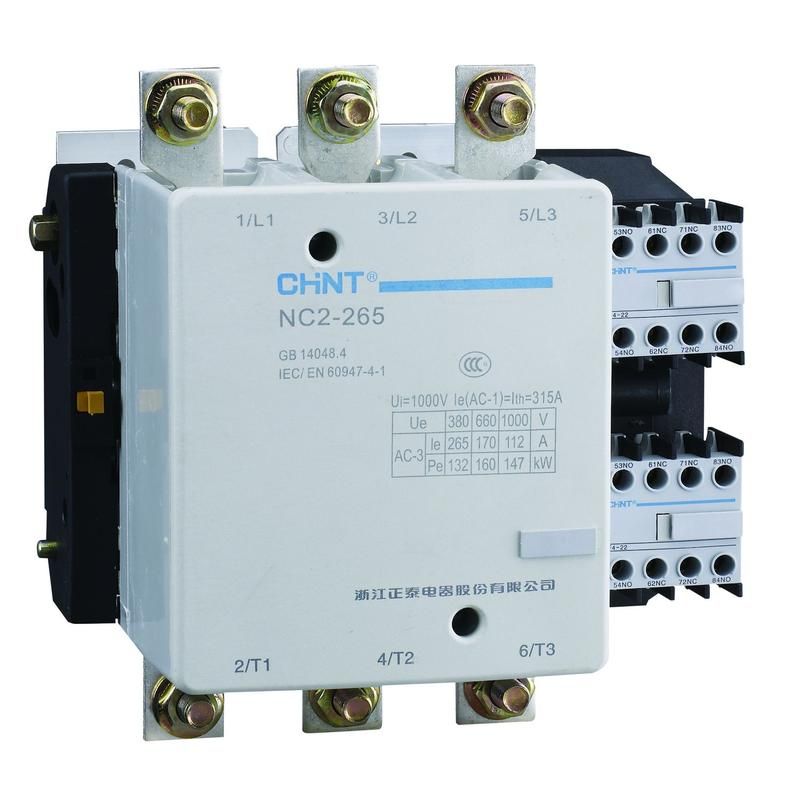

Контактор реверсивный NC2-265NS 265А кат. 230В AC AC-3 (R) CHINT 235992

Контактор реверсивный NC2-265NS 265А катушка 230В AC AC-3 (R) 50Гц - это двухпозиционный силовой аппарат от CHINT для переключения направления вращения трёхфазных двигателей. Он предназначен для частых включений/выключений в промышленных системах, где требуется реверс, например, на конвейерах, насосах или металлорежущих станках.

Назначение и область применения

Контактор реверсивный NC2-265NS 265А катушка 230В AC AC-3 (R) 50Гц используется для автоматического переключения фаз трёхфазного двигателя, чтобы изменить направление его вращения. Применяется там, где нужна частая смена направления работы: на ленточных конвейерах, лифтах, подъёмниках, станках с ЧПУ, вентиляционных системах с реверсом. Подходит для нагрузок класса AC-3 - управление асинхронными двигателями с нормальным пуском.

Технические характеристики

• Номинальный рабочий ток: 265 А при напряжении 400 В переменного тока (класс AC-3)
• Напряжение катушки управления: 230 В переменного тока, 50 Гц
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи на каждом контакте
• Материал корпуса: негорючий пластик; основание - алюминиевый профиль
• Рабочая температура: от -5C до +40C (стандарт для серии NC2)

Совместимость и монтаж

Контактор реверсивный NC2-265NS 265А катушка 230В AC AC-3 (R) 50Гц устанавливается на DIN-рейку 35 мм. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего аппарата. Для сборки реверсивной схемы требуются два таких контактора, которые должны быть механически заблокированы друг от друга (блокировка продается отдельно - тип BLK). Вспомогательные контакты (например, NO/NC) устанавливаются через специальные гнёзда на боковой поверхности корпуса. Монтаж допускается как вертикальный, так и горизонтальный - ориентация шин не влияет на работу.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает степенью защиты IP20. Негорючий материал корпуса обеспечивает безопасность при перегрузках и коротких замыканиях. Электромагнитная система спроектирована для снижения уровня ионизации выхлопных газов - это позволяет устанавливать контактор рядом с другими устройствами без увеличения минимальных зазоров.

Преимущества

• Высокая надёжность благодаря двойному разрыву цепи - меньше износ контактов
• Лёгкий доступ к катушке: съёмный блок упрощает замену при выходе из строя
• Поддержка модульной комплектации: можно добавить временные задержки, блокировки, вспомогательные контакты
• Стандартизированный форм-фактор совместим со всеми элементами серии NC2
• Низкий уровень электромагнитных помех - не требует экранирования соседних проводов

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40C - возможен перегрев катушки
• Нет встроенных вспомогательных контактов - их необходимо докупать и монтировать отдельно
• Не подходит для управления однофазными двигателями или нагрузками ниже 10 А - эффективность снижается
• Требуется обязательная механическая блокировка при использовании в реверсивной схеме - иначе риск короткого замыкания
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Реверсивный пуск станка с ЧПУ - один контактор реверсивный NC2-265NS 265А катушка 230В AC AC-3 (R) 50Гц работает в паре с аналогичным, с блокировкой
• Конвейер с обратным ходом - после сигнала остановки происходит автоматическое переключение фаз
• Вентиляционная установка с функцией противопожарной вытяжки - реверс для быстрого удаления дыма
• Элеваторы и подъёмники с точной позиционацией - управление движением вверх/вниз

Практические советы

• Выбирая контактор реверсивный NC2-265NS 265А катушка 230В AC AC-3 (R) 50Гц, проверьте соответствие напряжения сети 230 В +-10%. Отклонение вызывает перегрев катушки
• Для реверса всегда используйте механическую блокировку BLK - без неё возможен пробой между двумя контактами
• Если нужны сигналы состояния (вкл./выкл.), докупите вспомогательные контакты типа A11/A12 и установите их в гнездо
• При монтаже соблюдайте минимальный зазор 50 мм до нагреваемых элементов - хотя ионизация снижена, тепло всё равно передаётся
• Замену катушки выполняйте при отключенном питании - снимите только её, не трогая основание
• Избегайте установки в местах с высокой запылённостью - хоть корпус герметичен, пыль попадает в гнёзда для модулей
