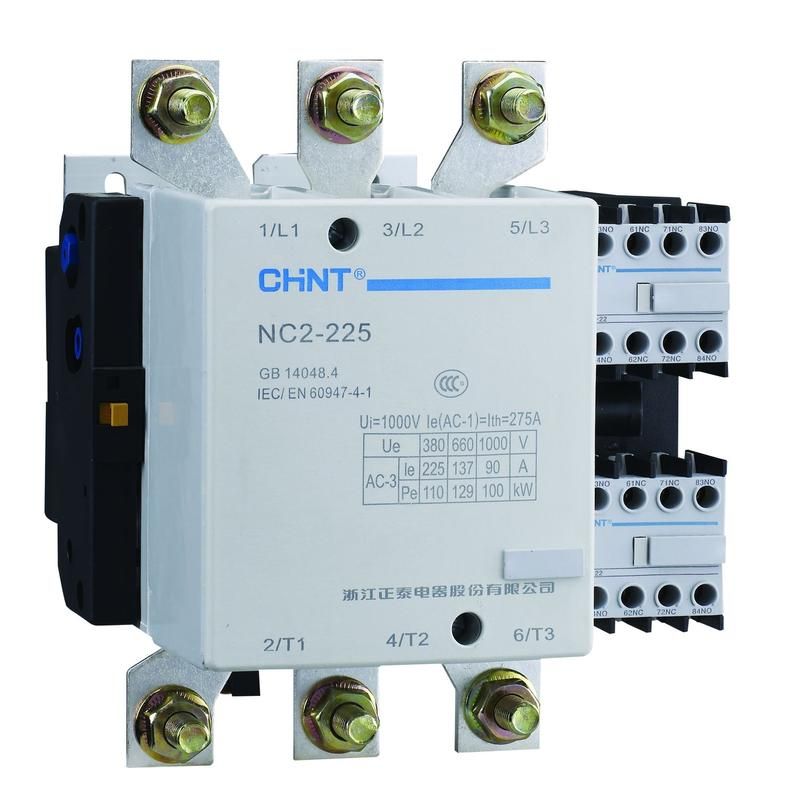

Контактор NC2-225 225А кат. 220-240В AC AC-3 (R) CHINT 671400

Контактор NC2-225 225А катушка 220-240В AC AC-3 50Гц (R) от бренда CHINT - это силовой коммутационный аппарат для управления трехфазными двигателями и другим оборудованием мощностью до 110 кВт. Он предназначен для частых включений и отключений в промышленных сетях переменного тока, обеспечивает надежную работу при номинальном токе 225 А и совместим с типичными системами автоматизации.

Назначение и область применения

Контактор NC2-225 используется для дистанционного включения и отключения электродвигателей, насосов, компрессоров, конвейеров и других мощных нагрузок. Подходит для работы в промышленных условиях: на заводах, в цехах, на объектах ЖКХ и энергетике. Применяется в системах автоматического управления, где требуется высокая долговечность и устойчивость к перегрузкам.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 225 А
• Напряжение питания катушки: 230 В (работает в диапазоне 220–240 В AC)
• Частота: 50 Гц
• Номинальная мощность: 110 кВт (при напряжении 380 В)
• Количество главных контактов: 3 нормально замкнутых (3NO)
• Количество вспомогательных контактов: 0 (нет встроенного комплекта)
• Класс коммутации: AC-3 - для запуска и отключения асинхронных двигателей

Совместимость и монтаж

Контактор NC2-225 монтируется на DIN-рейку шириной 35 мм. Катушка управления является съемным блоком - её можно заменить без демонтажа всего устройства. Наличие специальных гнезд на корпусе позволяет устанавливать дополнительные модули: вспомогательные контакты, временные реле, механические блокировки. Устройство допускает как горизонтальную, так и вертикальную установку шин. Посадочные размеры соответствуют стандартам серии NC2, что обеспечивает взаимозаменяемость с другими моделями этой линейки.

Особенности конструкции

Контактная система реализует двойной разрыв цепи - повышает надежность отключения и снижает риск сваривания контактов. Магнитная система и катушка собраны в едином блоке, который легко извлекается для диагностики или замены. Корпус изготовлен из самозатухающего пластика, основание - из алюминиевого профиля, обеспечивающего теплоотвод и жесткость. Дугогасительная камера эффективно гасит электрические дуги при коммутации больших токов. Минимальная зона ионизации выхлопных газов позволяет располагать контактор рядом с другими устройствами без увеличения междукомпонентных расстояний.

Преимущества

• Высокая коммутационная износостойкость благодаря двойному разрыву контактов
• Удобный сервис: смена катушки без демонтажа контактора
• Поддержка расширения функционала через внешние модули
• Стабильная работа при колебаниях напряжения в пределах +-10%
• Малые габариты при высокой мощности - экономия места в щите

Ограничения применения

• Не предназначена для постоянного тока (DC) - применение на DC приведёт к выходу из строя
• Отсутствие встроенных вспомогательных контактов - требует дополнительной закупки модулей при необходимости сигнализации состояния
• Работает только при температуре окружающей среды от -5C до +40C
• Не рекомендуется для частых пусков при перегрузках выше 110 кВт - возможен перегрев и преждевременный износ

Примеры использования

• Управление асинхронным двигателем насоса воды в системе водоснабжения
• Коммутирующее устройство для воздушного компрессора на производстве
• Элемент пускателя в линии конвейера на пищевом предприятии
• Использование в составе реверсивной схемы (совместно с парным контактором NC2)

Практические советы

• Выбирая контактор NC2-225, проверьте соответствие напряжения катушки вашей сети - 230 В +-10%. Не используйте с 110 В или 380 В.
• Если нужна сигнализация включения/выключения - докупайте вспомогательные контакты типа ADD-11 или ADD-12.
• При монтаже соблюдайте минимальные зазоры между контактами и другими элементами - даже с низкой ионизацией, в плотных щитах лучше сохранять 20–30 мм.
• Для длительной службы регулярно осматривайте контакты на окисление и следы дугового износа - особенно после аварийных отключений.
• Замену катушки проводите при отключенном питании - снимаемый блок легко фиксируется в пазах, но требует точной установки.
