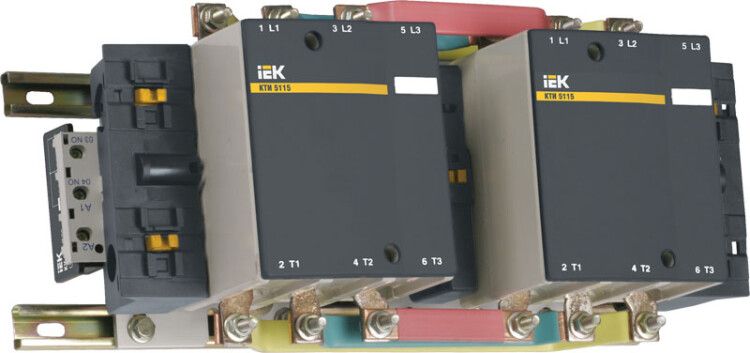

Пускатель магнитный 225А реверсивный катушка 230В AC 2НО КТИ - KKT53-225-230-10 IEK

Контактор реверсивный 225А 230В/АС3 КТИ-52253 — это устройство для переключения направления вращения трёхфазных электродвигателей, предназначенное для частых пусков и остановок в промышленных системах. Бренд IEK и артикул КТИ-52253 указывают на надёжную продукцию из серии КТИ, соответствующую российским и международным стандартам.

Назначение и область применения

Контактор реверсивный 225А 230В/АС3 КТИ-52253 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасное переключение направления вращения, что необходимо в системах, где требуется изменение движения — например, в кран-балках, конвейерах, насосах и вентиляторах. Также подходит для коммутации других индуктивных нагрузок: нагревательных элементов, осветительных установок и систем АВР.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 225 А (при AC-3 — для двигателей)
• Номинальное напряжение управления: 230 В переменного тока
• Количество полюсов: 3 (трёхфазное подключение)
• Силовые контакты: 6 нормально замкнутых (НЗ), 2 нормально открытых (НО)
• Вспомогательные контакты: 1 нормально замкнутый (НЗ)
• Мощность управляемого двигателя: до 120 кВт
• Максимальное сечение кабеля: 185 мм² (для силовых соединений)
• Тип подключения силовой цепи: болтовое
• Тип подключения управляющей цепи: винтовое
• Климатическое исполнение: УХЛ3 — работает при температурах от -45 °C до +55 °C
• Степень защиты: IP00 — без внешней защиты, требует установки в корпусе или щите
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 225А 230В/АС3 КТИ-52253 рассчитан на монтаж на монтажную плату. Для работы необходима сборка в паре с другим аналогичным контактором — один для прямого, второй для обратного направления вращения. Обязательно использование механической или электрической блокировки, чтобы исключить одновременное включение обоих контакторов. Подключение силовых проводов выполняется через болтовые зажимы, управляющая катушка — через винтовые клеммы. Максимальное сечение жил — 185 мм²; используйте наконечники для надёжного контакта.

Безопасность и стандарты

Контактор КТИ-52253 соответствует ГОСТ Р 50030.4.1-2012 и международному стандарту МЭК 60947-4-1. Прошёл сертификацию и имеет подтверждённый сертификат соответствия РОСС CN.ME86.B00150. Серия КТИ от IEK разработана с учётом требований безопасности для промышленного оборудования. Однако из-за степени защиты IP00 контакт реверсивный 225А 230В/АС3 КТИ-52253 нельзя использовать вне защищённого шкафа — риск поражения током и повреждения контактов высок.

Преимущества

• Высокая коммутационная способность — выдерживает до 10 лет эксплуатации при частых включениях
• Поддержка больших токов (225 А) позволяет управлять двигателями до 120 кВт
• Чёткая конструкция с двойной блокировкой снижает риск аварийного включения
• Совместимость с типовыми монтажными платами и стандартными клеммами
• Широкий диапазон рабочих температур (-45…+55 °C) — подходит для холодных и жарких помещений

Ограничения применения

• Не допускается установка без защитного кожуха — степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям
• Требуется обязательное применение в составе двухконтакторной системы с взаимоблокировкой
• Не предназначен для постоянной работы в условиях повышенной запылённости, влажности или агрессивной среды без дополнительной герметизации
• Не рекомендован для частых пусков более 120 раз в час — возможен перегрев катушки

Примеры использования

• Кран-балки — для изменения направления перемещения груза
• Конвейеры — для реверса ленты при необходимости
• Насосные станции — для продувки трубопровода или предотвращения закупорки
• Вентиляционные системы — для смены режима воздушного потока
• Системы АВР — когда требуется переключение между основным и резервным источником с изменением фазы

Практические советы

• Выбирайте монтажную плату с достаточным зазором вокруг контактора — он греется при работе
• Обязательно проверьте совпадение напряжения катушки (230 В) с вашей управляющей цепью — неверное питание приведёт к выходу из строя
• Используйте термореле или тепловое реле в связке с этим контактором — для защиты двигателя от перегрузки
• При подключении кабелей сечением 185 мм² применяйте медные наконечники и затягивайте болты усилием 1–1,5 Н·м
• Проверяйте механическую блокировку перед первым включением — даже одна секунда одновременного включения двух контакторов может вызвать короткое замыкание
