Контактор 225А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21955DEK DEKraft APC

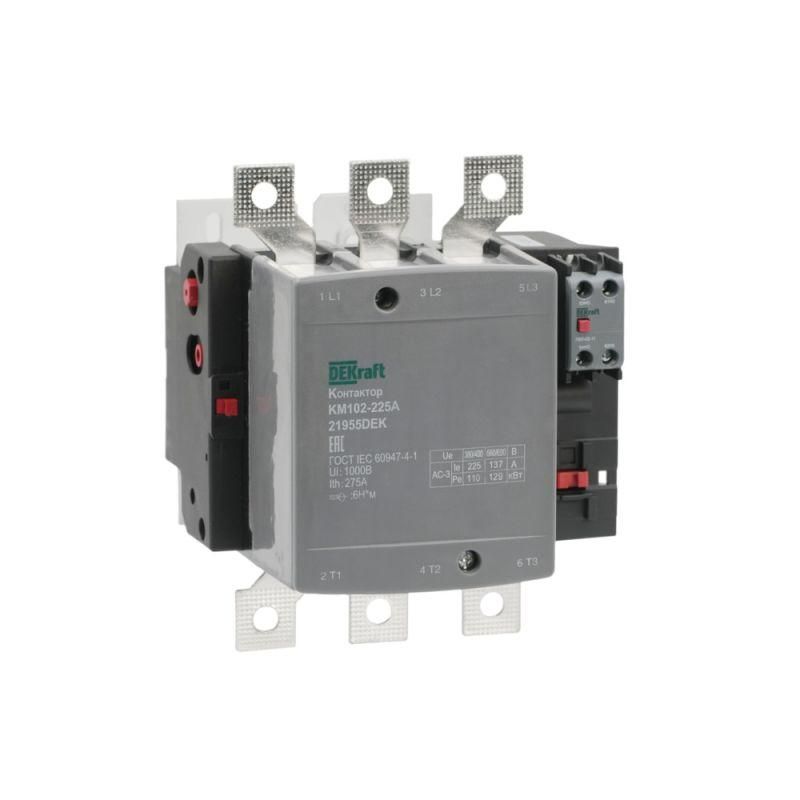

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Номинальный ток 225 А при напряжении управления 220–240 В позволяет использовать его в промышленной автоматике. Артикул 21955dek обеспечивает точную идентификацию модели в каталоге.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока. Он используется для запуска и останова асинхронных двигателей, управления освещением, а также в системах автоматизации с частыми циклами включения/выключения. Подходит для работы в сетях до 690 В переменного тока. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах с высокой нагрузкой.

Технические характеристики

• Тип: контактор, 3 полюса
• Род тока: переменный (AC)
• Номинальный рабочий ток: 225 А (при AC-3 и AC-4, 400 В)
• Напряжение управления: 220–240 В, 50 Гц
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Подключение силовых контактов: болтовое
• Установка: на монтажную плату (din-рейку не предусмотрена)
• Защита корпуса: встроенные защитные крышки
• Рабочий температурный диапазон: расширенный (точная граница не указана - см. рекомендации по эксплуатации)
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на плоскую поверхность с помощью крепления через отверстия в основании. Для монтажа требуется доступ к силовым проводникам и цепям управления. Болтовое соединение требует использования подходящих наконечников и момента затяжки, соответствующего сечению кабеля. Убедитесь, что площадка для установки чистая, сухая и не подвержена вибрациям. Монтажная плата должна выдерживать вес устройства и обеспечивать достаточное охлаждение.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие случайное прикосновение к токоведущим частям. Это повышает безопасность при обслуживании. Соответствие международным стандартам IEC 60947-4-1 подтверждается конструкцией и испытаниями производителя. Сертификация не указана явно - проверьте документацию поставщика для официального подтверждения.

Преимущества

• Встроенные дополнительные контакты (3НО+1НЗ) позволяют реализовать сложные схемы управления без внешних модулей
• Малые габариты экономят место в щитах и компактных распределительных устройствах
• Увеличенный ресурс - рассчитан на длительную работу при частых циклах включения
• Защитные крышки снижают риск замыканий из-за пыли, влаги и сторонних предметов
• Расширенный температурный режим обеспечивает надёжную работу в условиях повышенной жары или холода
• Электрическая и механическая блокировки предотвращают одновременное включение противоположных состояний (например, «пуск» и «реверс»)

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током (AC)
• Нельзя устанавливать на din-рейку - требуется фиксация на плоской поверхности
• Напряжение управления строго 220–240 В - использование с другими значениями (например, 110 В или 380 В) вызовет отказ или повреждение
• Максимальное напряжение силовой цепи - 690 В. Превышение недопустимо
• Не защищён от прямого брызг и погружения - IP-класс не указан, поэтому не применяйте во влажных средах без дополнительной защиты

Примеры использования

• Управление асинхронным двигателем 110 кВт на конвейере
• Автоматическое включение группы светильников в производственном помещении
• Циклический запуск насоса в системе водоснабжения
• Интерфейс между ПЛК и силовой частью системы с использованием одного НО и одного НЗ контакта для сигнализации состояния

Практические советы

• Выбирайте кабели с сечением, соответствующим току 225 А - обычно 50–70 мм2, в зависимости от материала (медь/алюминий) и условий прокладки
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не повредить контакты, но недостаточное усилие вызывает нагрев
• При использовании вибрационных механизмов дополнительно закрепите контактор антивибрационными прокладками
• Для контроля состояния используйте встроенные НО и НЗ контакты - они удобнее внешних модулей
• При замене старого контактора сверьте тип подключения и габариты - КМ-102 не всегда является прямой заменой другим сериям
• Не открывайте защитные крышки при включенном питании - даже при отключении возможна остаточная энергия в катушке
