Магнитный пускатель реверсивный

Устройства для дистанционного запуска, остановки и изменения направления вращения трёхфазного асинхронного двигателя. Применяются в промышленном оборудовании, насосах, вентиляторах, лифтах.

Как выбрать

Основные параметры при подборе реверсивного пускателя:

• Номинальный рабочий ток: должен соответствовать потребляемому двигателем току. Запас 10-20% допустим, но значительное превышение экономически нецелесообразно.
• Напряжение цепи управления: должно совпадать с имеющимся в схеме (чаще 220 В или 380 В). Разница требует дополнительного трансформатора.
• Наличие тепловой защиты: модели «со встроенным реле» обеспечивают защиту от перегрузки, тогда как устройства «без реле» нуждаются во внешнем тепловом расцепителе.
• Степень защиты (IP): IP00 - только для щитов, IP44 - допускает установку в условиях повышенной влажности и пыли.
• Комплектация корпусом: готовые решения в металлическом корпусе удобны для быстрого монтажа и имеют кнопки управления, в то время как модульные пускатели требуют сборки схемы.

Выбор по характеристикам

По типу исполнения: открытый модуль vs корпус с кнопками

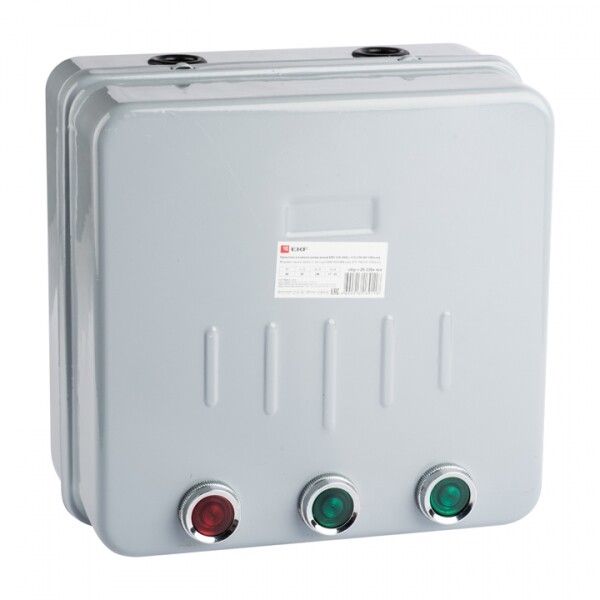

Модельные ряды ПМЛ, ПМ12, ПМА представляют собой модульные пускатели без корпуса и кнопок (например, [1] [2] [3]), рассчитанные на установку в распределительный щит. Они требуют внешнего подключения кнопок «Пуск», «Стоп», «Реверс». В противовес им - линейка КМЭ ([4] [5] [6] и др.) представляет собой полностью собранные пускатели в металлическом корпусе IP44 с кнопками на передней панели. Такие решения предпочтительны при необходимости быстрого монтажа вне щита, особенно в условиях цеха или улицы. Однако они дороже и менее гибкие в интеграции с существующими схемами управления.

Товары: [1] [2] [3] [7] [8] [9] [10] [4] [5] [6] [4] [11] [12] [13]

По наличию тепловой защиты

Пускатели типа ПМЛ, ПМ12, ПМА (например, [1] [3] [10]) поставляются **без реле**, что означает необходимость добавления отдельного теплового реле для защиты двигателя от перегрузки. Это даёт гибкость в настройке, но усложняет монтаж. Модели КМЭ ([4] [5] [6] и другие) уже содержат встроенную тепловую защиту, что делает их «готовыми к работе» решением. Выбор зависит от того, будет ли защита реализована централизованно в схеме или требуется автономность каждой точки управления.

Товары: [1] [2] [3] [7] [8] [9] [10] [4] [5] [6] [4] [11] [12] [13]

По напряжению цепи управления

На рынке представлены два основных стандарта: 220 В и 380 В. Например, [1] работает от 380 В, а [7] - от 220 В. При этом один и тот же модельный номер часто доступен в обоих вариантах (например, ПМЛ-2501). Выбор строго зависит от вашей схемы управления. Подключение пускателя на неверное напряжение приведёт либо к невозможности срабатывания, либо к выходу из строя катушки. Также встречаются универсальные версии (например, [4] - 320-440 В), позволяющие работать в более широком диапазоне.

Товары: [1] [7] [2] [3] [8] [9] [10] [4] [5] [6] [4] [11] [12] [13]

Выбор по бюджету

Бюджетные решения

Товары начального уровня - такие как [7] (10 А, 220 В) и [1] (25 А, 380 В) - предлагают базовую функциональность: реверсирование и коммутацию. Что теряете: отсутствие встроенной тепловой защиты, степень защиты IP00 (требуется установка в герметичный щит), необходимость в самостоятельной организации кнопок управления. Эти модели оправданы при наличии развитой системы защиты и щитового оборудования, когда важна минимальная стоимость единицы.

Товары: [7] [1] [14] [15] [10]

Средний сегмент

В эту группу попадают пускатели большего тока (до 100 А) и все модели в корпусе IP44. Например, [3] (100 А) предлагает высокую коммутационную способность, а [4] / [5] - всё необходимое для подключения: корпус, кнопки, тепловое реле. Что получаете: всесторонняя готовность к эксплуатации, защита от окружающей среды, безопасность обслуживания. Компромисс - цена выше, а встраивание в сложные схемы может быть менее гибким, чем у модульных решений.

Товары: [2] [16] [17] [3] [4] [5] [11] [12] [13] [18] [19] [20]

Высокий ценовой сегмент

Представлен крупногабаритными устройствами на токи от 160 А и выше (например, [21] [22] [8] [9] [23]). Отличается высокой механической и электрической прочностью, рассчитаны на длительные режимы работы с мощными двигателями (насосы, компрессоры, конвейеры). Конструкция обеспечивает лучшее теплоотведение и ресурс при частых коммутациях. Выбор оправдан там, где отказ оборудования критичен, а двигатель имеет высокую мощность (от 75 кВт).

Товары: [21] [22] [8] [24] [9] [25] [26] [27] [28] [29] [23]

Выводы

Если задача - простое управление двигателем до 15 кВт в помещении с щитом → выбирайте модульные пускатели [1] [7] но обязательно добавьте тепловое реле. Для двигателей до 45 кВт с возможностью установки на объекте без щита → смотрите решения в корпусе [6] [4] - они включают защиту и кнопки. Если работа ведётся с напряжением 220 В - проверяйте наличие версии на такое питание (например, [7] вместо [1]). Для мощностей от 75 кВт и выше критична надёжность и ресурс - подходят [8] [9] [23]. Напряжение управления всегда согласовывайте со схемой: 220 В или 380 В.
