Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б, 220В/50Гц, 2р, 25А, реверсивный, без реле, IP00 - ET515400 Электротехник

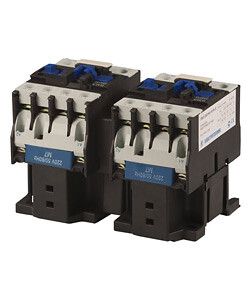

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б, 220В/50Гц, 2-полюсный, 25А, реверсивный, без реле, IP00 - компактный реверсивный контактор для дистанционного управления трёхфазными двигателями. Разработан для установки на монтажную плату, подходит для систем автоматизации с частым переключением направления вращения. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где требуется изменение направления вращения: конвейеры, насосы, вентиляторы, станки с ЧПУ, лебёдки. Работает в сетях переменного тока 50–60 Гц, напряжением до 660 В. Отличается от обычных пускателей наличием двух взаимоблокированных контакторов - позволяет безопасно менять фазы местами без внешних устройств.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Напряжение питания катушки: 220 В переменного тока, 50 Гц
• Количество силовых контактов: 2 нормально замкнутых (НЗ), 3 нормально разомкнутых (НО)
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО)
• Номинальная коммутируемая мощность: 10 кВт
• Род тока: переменный (AC)
• Исполнение: реверсивное (двухконтакторное)
• Степень защиты: IP00 - без защиты от пыли и воды
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых цепей: винтовые зажимы
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, температурный диапазон от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для сборки требуются печатные платы с соответствующими отверстиями и контактными площадками. Винтовое подключение силовых проводов допускает использование медных жил сечением до 4 мм2. Обязательно соблюдайте полярность подключения катушки - 220 В подаются на выводы A1/A2. Контакты не имеют встроенных тепловых реле - для защиты от перегрузки необходимо использовать внешние устройства.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция обеспечивает механическую блокировку между двумя контактными группами - предотвращает одновременное включение прямого и обратного направления. Серебряные контакты снижают риск сваривания при коммутации. Однако из-за отсутствия защиты (IP00) запрещено применение в помещениях с высокой влажностью, пылью, агрессивной средой или возможным доступом к токоведущим частям.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгий срок службы даже при частых включениях
• Низкое переходное сопротивление - минимизирует нагрев и потери энергии
• Высокая износостойкость магнитной системы - гарантирует надёжность более 1 млн операций
• Работает без шума - подходит для помещений с чувствительными к уровню звука условиями
• Широкий температурный диапазон - работает в неотапливаемых цехах и на улице при низких температурах

Ограничения применения

• Не применяется в защищённых корпусах - IP00 требует обязательного размещения внутри электрошкафа или панели
• Не имеет встроенного тепловой защиты - обязательно нужна внешняя термическая защита при нагрузках близких к 25 А
• Не совместим с постоянным током - только переменный ток 50/60 Гц
• Требует точного монтажа на плату - нельзя переустанавливать после первичной фиксации без демонтажа
• Не рекомендован для частых аварийных отключений - длительные перегрузки снизят срок службы контактов

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом для перекачки жидкостей с регулярной сменой направления потока
• Автоматизация вертикальных лебёдок в грузоперевозках
• Системы подачи материалов на станках с ЧПУ, где требуется точная смена направления движения

Практические советы

• При проектировании платы учтите посадочные размеры - пускатель ПМЛ-2501 УХЛ4 Б имеет фиксированную форму крепления, нестандартные отверстия вызовут проблемы с установкой
• Изоляция проводов должна выдерживать напряжение до 660 В - используйте кабели с подходящей классификацией
• Обязательно подключите блокировку через кнопочные станции - чтобы исключить случайное одновременное включение обоих контакторов
• Проверьте целостность вспомогательного контакта перед запуском - он используется в цепях самоподхвата и сигнализации
• Для условий с пылью или влагой - размещайте пускатель в герметичном щите с IP54 и выше
