Пускатель электромагнитный ПМЕ-214 УХЛ4 В, 380В, (4з+4р), РТТ-141 25,0А - 080214440ВВ380000800 КашинЗЭА 380В 4з+4р

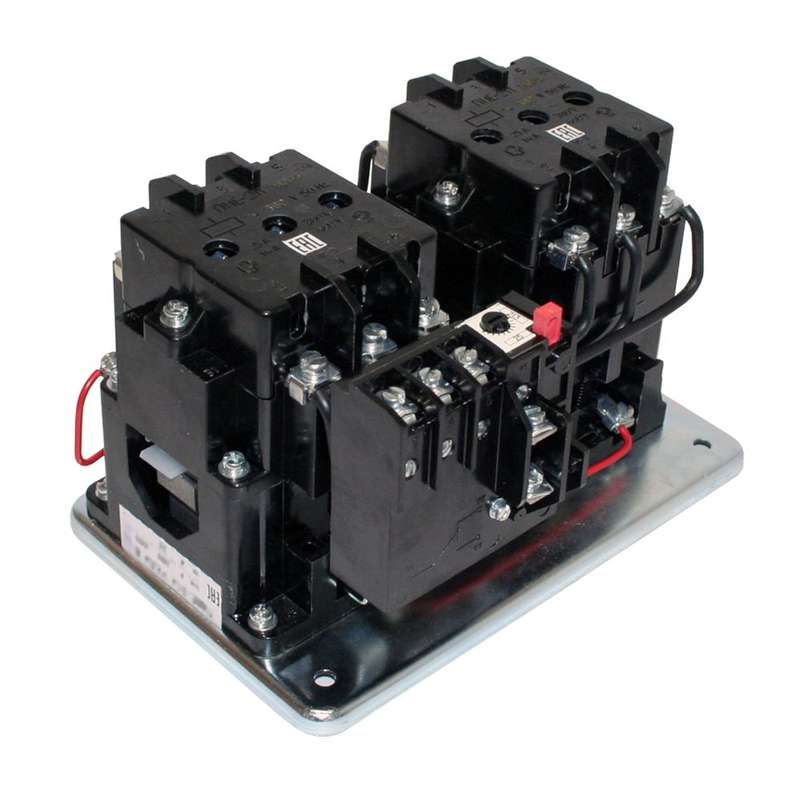

Пускатель электромагнитный ПМЕ-214 УХЛ4 В 380В 4 нормально-открытых + 4 нормально-закрытых контактов с реле РТТ-141 25.0А предназначен для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Этот пускатель сочетает функции коммутации и тепловой защиты, обеспечивает реверсирование и работает в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ4.

Назначение и область применения

Пускатель электромагнитный ПМЕ-214 УХЛ4 В 380В 4 нормально-открытых + 4 нормально-закрытых контактов с реле РТТ-141 25.0А используется для запуска, остановки и реверса двигателей мощностью до 11 кВт при напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарных системах управления: станках, насосах, конвейерах, вентиляционных установках. Тепловое реле РТТ-141 защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Тип: реверсивный пускатель с тепловой защитой
• Род тока: переменный (AC)
• Номинальный ток: 25 А
• Диапазон настройки теплового реле: 21,3–25 А
• Напряжение катушки управления: 380 В
• Номинальное напряжение изоляции: 660 В
• Мощность при AC-3, 400 В: 11 кВт
• Количество контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Тепловое реле: да, модель РТТ-141
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +55 C, в условиях повышенной влажности и запыленности
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы
• Индикация: есть (состояние контактов), световых индикаторов нет
• Класс выпуска: 20

Совместимость и монтаж

Пускатель электромагнитный ПМЕ-214 УХЛ4 В 380В 4 нормально-открытых + 4 нормально-закрытых контактов с реле РТТ-141 25.0А монтируется исключительно на монтажную плату или щитовую панель. Подключение силовых цепей и катушки управления выполняется через винтовые зажимы - требует качественного затягивания без повреждения жил. Для реверсивной схемы требуется два таких пускателя или один двойной модуль. Учитывайте, что IP00 не предусматривает защиту корпуса - устройство необходимо помещать в герметичный шкаф или защитную оболочку.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрузки реализована через термореле РТТ-141 с регулируемой уставкой 21,3–25 А. Для предотвращения пробоя катушки управления рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке - особенно при использовании с кнопочными постами или PLC-выходами.

Преимущества

• Высокая надёжность механической части - класс выпуска 20 гарантирует долгий срок службы при частых операциях включения/выключения
• Чёткая настройка тепловой защиты - диапазон 21,3–25 А позволяет точно адаптировать защиту под конкретный двигатель
• Достаточное количество вспомогательных контактов - 4 НО и 4 НЗ позволяют строить сложные схемы управления без дополнительных блоков
• Климатическое исполнение УХЛ4 делает пускатель пригодным для использования в неотапливаемых помещениях, на объектах с высокой влажностью

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне электрошкафа; риск поражения током и попадания пыли/влаги на контакты
• Не подходит для частотного управления - только прямой пуск и реверс
• Только для переменного тока - не применяется в цепях постоянного тока
• Максимальная рабочая температура +55 C - не допускается установка рядом с источниками нагрева выше этого значения
• Отсутствие световой индикации - состояние аппарата можно определить лишь по положению контактов или внешним сигналам системы управления

Примеры использования

• Управление насосом в канализационной станции - реверс для продувки труб
• Контроль движения конвейера на пищевом производстве - пуск, остановка, изменение направления
• Автоматизация вентиляционной установки в холодильном складе - защита от перегрузки при замерзании воздуховода
• Подключение станка с ЧПУ - использование вспомогательных контактов для передачи сигнала в контроллер

Практические советы

• Выбирая пускатель электромагнитный ПМЕ-214 УХЛ4 В 380В 4 нормально-открытых + 4 нормально-закрытых контактов с реле РТТ-141 25.0А, проверьте соответствие тока нагрузки диапазону реле (не более 25 А)
• При сборке схемы используйте провода сечением не менее 4 мм2 для силовых цепей и 1,5 мм2 для управления
• Обязательно установите пускатель внутри металлического шкафа с уровнем защиты IP54 или выше
• Проверяйте затяжку винтов после первых 10–20 включений - возможна усадка проводов
• Для автоматизации подключите выходы вспомогательных контактов к входам ПЛК - они работают как дискретные сигналы состояния
• Если система часто отключается - рассмотрите установку ОПН на катушку, чтобы продлить её жизнь
