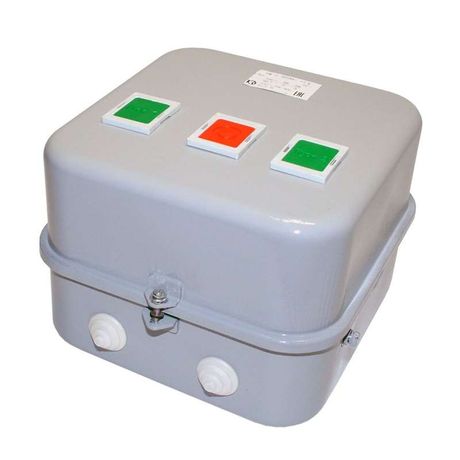

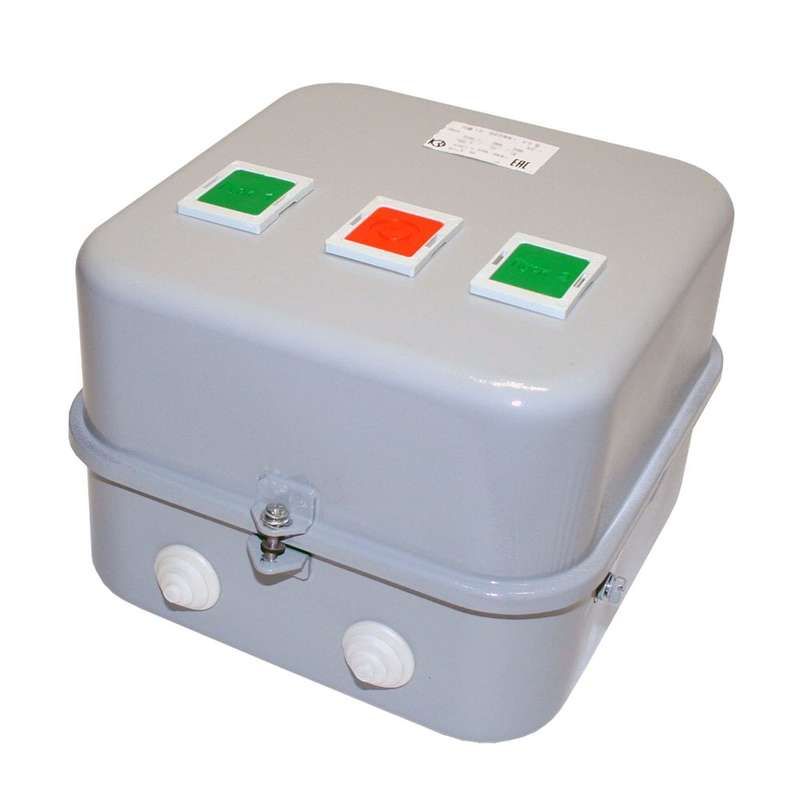

Пускатель электромагнитный ПМ12-025661 У3 В, 380В, (2з+4р), РТТ-131, 25,0А - 040661242ВВ380000810 КашинЗЭА

Пускатель электромагнитный ПМ12-025661 У3 В 380В (2 нормально открытых + 4 нормально закрытых контакта) 25,0А с реле РТТ-131 - это реверсивный пускатель от КЗЭА для дистанционного управления трёхфазными двигателями мощностью до 11 кВт, оснащённый тепловым реле и комбинированной системой контактов. Подходит для стационарных установок в промышленном оборудовании.

Назначение и область применения

Пускатель электромагнитный ПМ12-025661 У3 предназначен для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления станков, насосов, конвейеров, вентиляторов и другого оборудования с регулярными циклами включения/выключения. Интегрируется в шкафы управления как часть комплексной системы защиты.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 11 кВт
• Количество контактов: 4 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Защита от перегрузки: да (встроено тепловое реле РТТ-131)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Температурный режим: от -40 C до +55 C
• Способ подключения: винтовые зажимы для силовой цепи
• Класс тепловой защиты: Class 20 - время срабатывания при перегрузке 20×Iн - около 20 секунд
• Индикация состояния: есть (светодиод или механический индикатор положения)
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя

Совместимость и монтаж

Пускатель электромагнитный ПМ12-025661 У3 рассчитан на монтаж на монтажную плату - требует жесткой фиксации на металлическом основании с помощью болтов или крепёжных отверстий. Не предназначен для DIN-рейки. Главная цепь подключается через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Управляющая катушка работает от 380 В AC - несовместима с сетями 220 В или постоянным током. Тепловое реле РТТ-131 предварительно отрегулировано под номинальный ток 25 А; при необходимости замены - используйте аналогичное реле того же класса.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защищает двигатель от длительных перегрузок и обрыва фазы. Отсутствие защиты от брызг и пыли (IP40) требует установки внутри закрытого электрошкафа. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при использовании с частотными преобразователями или высокочастотными выключателями.

Преимущества

• Встроенное тепловое реле РТТ-131 исключает необходимость внешней защиты
• Комбинация 4 НО и 2 НЗ контактов обеспечивает гибкую реализацию схем управления
• Реверсивная конструкция позволяет использовать один аппарат вместо двух однополюсных пускателей
• Индикация положения контактов повышает удобство диагностики
• Высокая надёжность контактов при частых циклах включения (класс 20)

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP40 не допускает использование вне герметичных шкафов - риск попадания пыли и влаги
• Подходит только для переменного тока 50–60 Гц - не совместим с источниками постоянного тока
• Не предназначен для работы при температурах выше +55 C - требуется принудительное охлаждение или вентиляция шкафа
• Монтаж только на плату - нельзя установить на DIN-рейку

Примеры использования

• Управление насосной станцией с автоматическим переключением между основным и резервным насосом
• Реверсирование конвейера в линии сборки
• Запуск и остановка вентилятора с изменением направления потока воздуха
• Управление транспортером в пищевой промышленности с частыми циклами работы

Практические советы

• При подборе проводов для силовой цепи учитывайте ток 25 А - минимальное сечение медного провода - 4 мм2
• Проверьте соответствие напряжения катушки (380 В) перед подключением - неверное питание вызывает выход из строя
• При установке в шкаф обеспечьте воздушный зазор вокруг аппарата - минимум 5 см для теплоотвода
• При работе в условиях повышенной пыли - используйте дополнительную защиту (например, пластиковую крышку или фильтр)
• При замене теплового реле РТТ-131 - выбирайте модель с таким же диапазоном регулировки и классом срабатывания
• При проектировании схемы учтите, что 4 НО и 2 НЗ контакты уже распределены - не все нужные функции можно реализовать без дополнительных модулей
