Пускатель магнитный ПМ 12-025661 220В (2з+4р) РТТ-131 25.0А Кашин 040661242ВВ220000810 КашинЗЭА

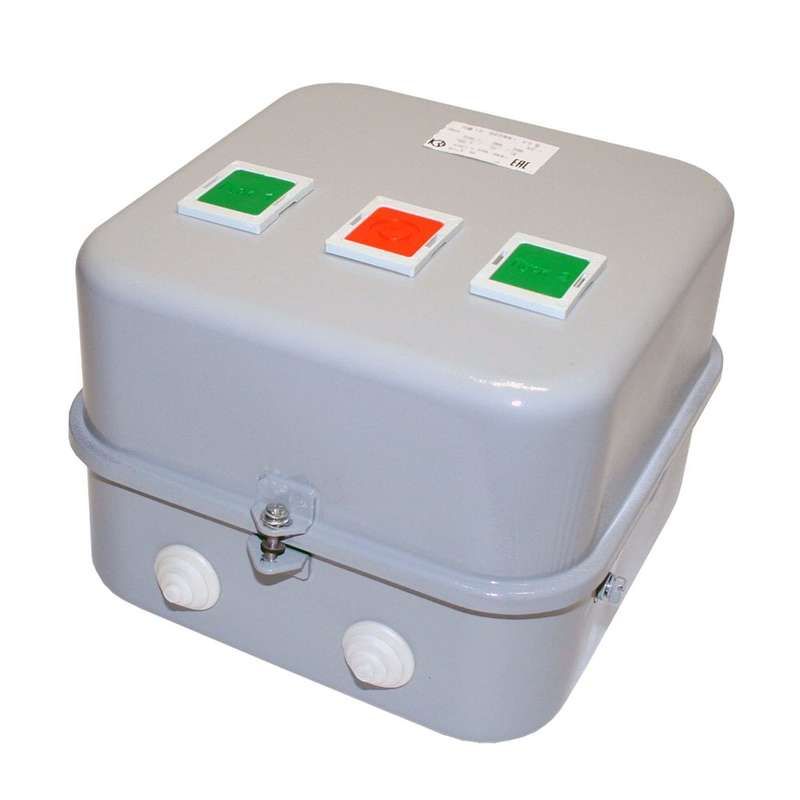

Пускатель ПМ12-025661 У3 25А от КашинЗЭА - это комбинированное устройство для управления электродвигателями мощностью до 25 А в сетях переменного тока 220 В. Он сочетает в себе силовой контактор и тепловое реле РТТ-131, обеспечивая надёжный запуск, остановку и защиту от перегрузки.

Назначение и область применения

Пускатель ПМ12-025661 У3 25А предназначен для дистанционного включения и выключения электродвигателей, а также для защиты от длительной перегрузки. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями. Работает в условиях умеренного климата (класс исполнения У3).

Технические характеристики

• Номинальный ток: 25 А
• Рабочее напряжение: 220 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Защитное реле: РТТ-131, срабатывает при токе 25,0 А
• Степень защиты: не указана - требуется установка в корпус или щит
• Исполнение: У3 (умеренный климат, температурный диапазон от −25C до +40C)

Совместимость и монтаж

Пускатель ПМ12-025661 У3 25А монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода рекомендуются сечением до 4 мм2. Обязательно соблюдайте полярность при подключении катушки управления (220 В AC). Контакты рассчитаны на работу с нагрузкой до 25 А; превышение тока вызовет повреждение контактов или срабатывание реле РТТ-131.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Тепловое реле РТТ-131 защищает двигатель от перегрева из-за перегрузки, но не от короткого замыкания - для этого необходимо использовать автоматический выключатель или предохранители в цепи питания.

Преимущества

• Компактная сборка: контактор и реле в одном корпусе снижают количество соединений и точек отказа.
• Готовый набор контактов: 2 НО + 4 НЗ позволяют реализовать сложную логику управления без внешних реле.
• Надёжное тепловое реле РТТ-131: регулируемая защита от перегрузки с возможностью ручного сброса после аварии.
• Простота замены: реле РТТ-131 можно заменить без демонтажа всего пускателя.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - требует установки в закрытом шкафу.
• Не защищает от короткого замыкания - обязательна установка вводного автомата.
• Работает только с переменным током 220 В - несовместим с постоянным током или сетями 380 В.
• Температурный диапазон ограничен: не применяйте при температуре ниже −25C или выше +40C.

Примеры использования

• Управление трехфазным двигателем насоса воды в системе водоснабжения.
• Автоматическое включение/выключение воздушного компрессора по сигналу давления.
• Логика старта/стопа конвейера с сигнализацией через дополнительные контакты.
• Система управления вентиляцией с функцией аварийной остановки при перегрузке.

Практические советы

• Перед первым включением проверьте настройку реле РТТ-131 - оно уже установлено на 25 А, что совпадает с номиналом пускателя, но при замене двигателя с другим током потребуется перестановка.
• Подключайте питание катушки только после фиксации всех проводов - случайное включение может травмировать монтажника.
• После срабатывания реле РТТ-131 кнопка сброса находится на передней панели - её нужно нажать вручную, чтобы возобновить работу.
• При использовании в частых циклах включения (более 10 раз в час) следите за нагревом контактов - возможно, стоит рассмотреть более мощный вариант.
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в вибрационных условиях.
