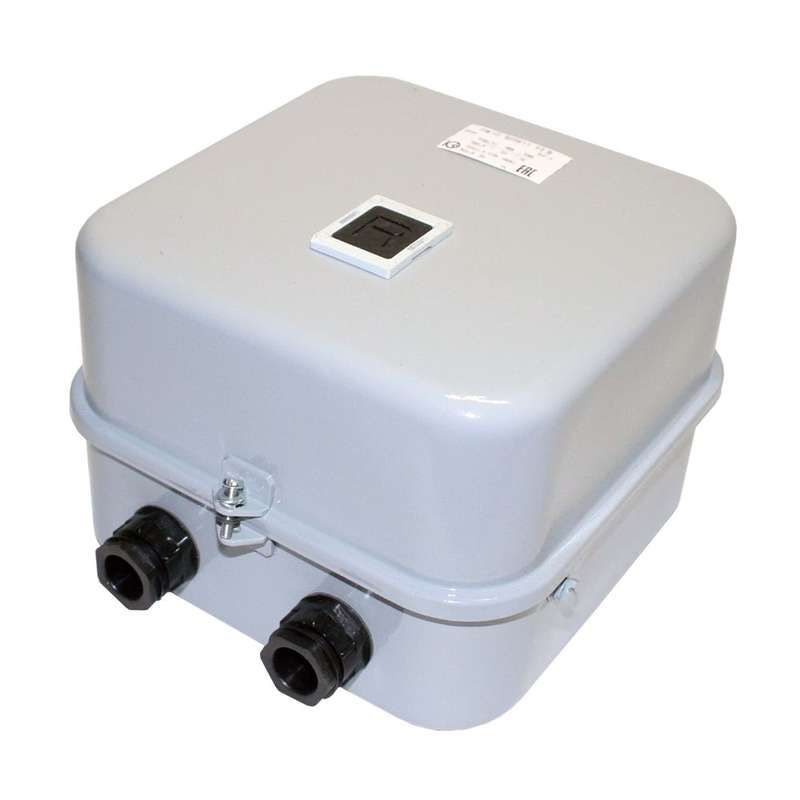

Пускатель электромагнитный ПМ12-025611 У2 В, 380В, (2з+4р), РТТ-131, 25,0А - 040611241ВВ380000810 КашинЗЭА

Пускатель электромагнитный У2 В 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25А - это надёжный коммутационный аппарат для дистанционного управления трёхфазными двигателями, оснащённый тепловой защитой и подходящий для стационарных установок. Бренд КЗЭА и артикул 040611241вв380000810 указывают на серийную продукцию, предназначенную для промышленного использования.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25А используется для включения, выключения и защиты электродвигателей переменного тока. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, компрессорах и других устройствах с асинхронными двигателями. Подходит для стационарных установок, где требуется дистанционное управление и защита от перегрузок и обрыва фаз.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 25 А
• Напряжение катушки управления: 380 В
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт (для двигателей 380 В)
• Количество вспомогательных контактов: 4 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Защита от перегрузки: да, через тепловое реле РТТ-131
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при температуре от −25C до +55C
• Способ монтажа: на монтажную плату (панель)
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор)
• Класс тепловой защиты: Class 20 - время срабатывания при перегрузке 20×Iном - около 20 секунд

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25А рассчитан на монтаж на металлическую панель с помощью крепёжных отверстий. Главные силовые контакты подключаются винтовым способом - требует затяжки моментом, соответствующим рекомендациям производителя. Вспомогательные контакты доступны для подключения цепей управления, сигнализации и блокировок. Тепловое реле РТТ-131 уже установлено и предварительно отрегулировано на 25 А - самостоятельная настройка не требуется, если нагрузка совпадает с номиналом.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита IP54 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Тепловое реле РТТ-131 отключает двигатель при длительной перегрузке или обрыве фазы, снижая риск повреждения изоляции. Работа при температуре выше +55C не допускается - это может вызвать ложное срабатывание или выход реле из строя.

Преимущества

• Встроенные 4 НО и 2 НЗ контакта позволяют реализовать сложные схемы управления без внешних модулей
• Тепловое реле РТТ-131 встроенное - не нуждается в дополнительной установке
• Высокая степень защиты IP54 - подходит для цехов, элеваторов, наружных щитов
• Катушка 380 В - совместима с большинством промышленных систем управления
• Индикация состояния позволяет оперативно определить включён/выключен

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное управление
• Максимальная температура окружающей среды - +55C; при более высоких значениях возможны отказы
• Не имеет встроенных ограничителей перенапряжений - при использовании в сетях с импульсными помехами рекомендуется установка ОПН параллельно катушке
• Не подходит для частотного регулирования - работает только при постоянной частоте 50/60 Гц
• Монтаж только на плату - не предусматривает DIN-рейку

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Автоматический пуск вентилятора в печи сушки
• Контроль работы конвейера на пищевом производстве
• Управление компрессором в воздушной системе
• Цепи управления в щите распределения электроэнергии с индикацией состояния

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - для 25 А используйте медные жилы минимум 4 мм2
• При монтаже на плату соблюдайте минимальные зазоры между соседними аппаратами - особенно при работе при +50…+55C
• Если система подвержена скачкам напряжения, установите ОПН (ограничитель перенапряжений) параллельно катушке управления
• Не применяйте этот пускатель в помещениях с химически активной средой - IP54 не гарантирует защиту от агрессивных газов
• При замене реле РТТ-131 - выбирайте аналог с таким же классом срабатывания (Class 20) и номиналом 25 А
• Артикулы 040611241вв380000810 и пм12-025611 - взаимозаменяемы, проверьте наличие в наличии по обоим номерам
