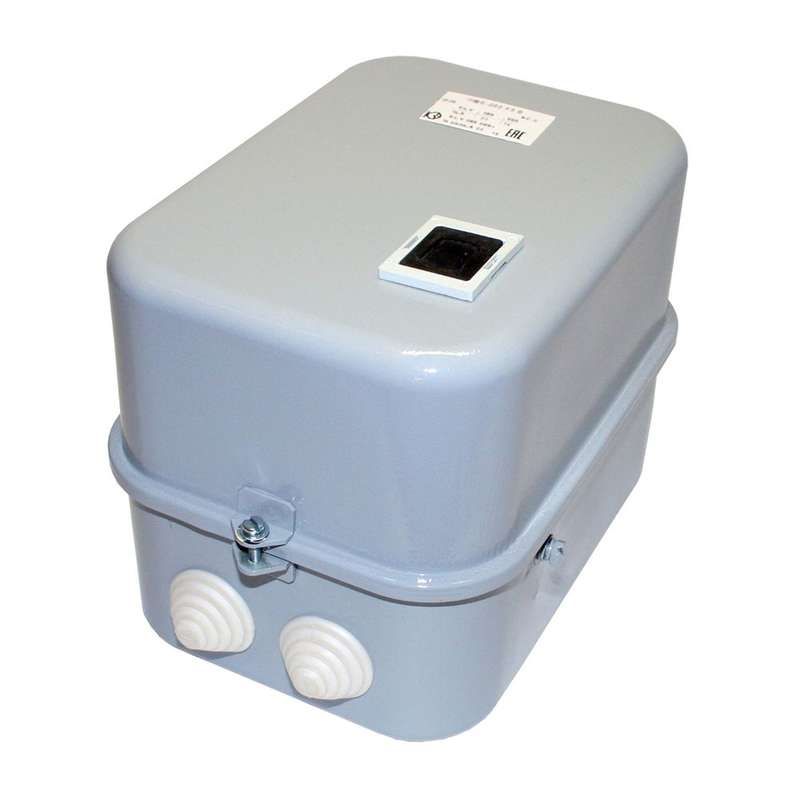

Пускатель электромагнитный ПМЕ-222 У3 В, 220В, (1з), РТТ-141 25,0А - 080222102ВВ220000800 КашинЗЭА

Пускатель электромагнитный У3 В 220В, 25А, 23А, 1НО с реле РТТ-141 от КЗЭА - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Он сочетает в себе электромагнитный контактор и тепловое реле РТТ-141, обеспечивает надёжную работу в промышленных условиях с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный У3 В 220В, 25А, 23А, 1НО с реле РТТ-141 предназначен для управления трёхфазными асинхронными двигателями в стационарных установках. Применяется там, где требуется дистанционный пуск, остановка и защита от перегрузок и обрыва фазы. Подходит для оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов с мощностью до 11 кВт при напряжении 400 В.

Технические характеристики

• Род тока: переменный (AC), 50–60 Гц
• Номинальный ток: 25 А (максимальный рабочий ток главной цепи)
• Номинальная мощность (AC-3, 400 В): 11 кВт - максимальная нагрузка, которую можно безопасно коммутировать
• Напряжение катушки управления: 220 В - требует именно такого напряжения для срабатывания
• Количество силовых контактов: 3 нормально открытых (НО) - для подключения трёх фаз двигателя
• Количество вспомогательных контактов: 1 НО + 1 НЗ - для сигналов управления и обратной связи
• Тепловое реле: РТТ-141 - защищает двигатель от длительной перегрузки и обрыва фазы
• Степень защиты: IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Способ монтажа: на монтажную плату - крепится через отверстия, не на DIN-рейку
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут
• Тип присоединения: винтовые зажимы - для проводов сечением до 16 мм2
• Индикация: есть - светодиод или механический индикатор состояния (включение/выключение)
• Максимальное напряжение: 660 В - предел для работы главной цепи

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В, 25А, 23А, 1НО с реле РТТ-141 монтируется исключительно на монтажную плату. Не совместим с DIN-рейками. Для подключения используйте провода сечением до 16 мм2. Обязательно проверьте соответствие напряжения катушки (220 В) - при неверном питании контактор не сработает. Тепловое реле РТТ-141 уже установлено и настроено на номинальный ток 23 А; регулировка возможна вручную в пределах +-10%. Место установки должно быть сухим, без вибраций и прямого попадания жидкости.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Защита IP40 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от брызг и влаги. Работа при температуре выше +55C может вызвать сбои в работе теплового реле. Для снижения риска повреждения катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-141 - не нуждается в дополнительной установке защиты
• Чёткая индикация состояния - позволяет оперативно определить, включен ли пускатель
• Высокая надёжность винтовых зажимов - минимизирует риск нагрева и окисления контактов
• Климатическое исполнение У3 - устойчив к условиям типичных производственных помещений в России
• Поддержка напряжения до 660 В - расширенный диапазон применения по сравнению с бытовыми аналогами

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитан на частый пуск более 60 раз в час - высокая частота срабатывания сокращает срок службы контактов
• IP40 - нельзя использовать в сырых помещениях, на улице или в местах с постоянным воздействием воды
• Только монтаж на плату - невозможно установить на стандартную DIN-рейку
• Напряжение катушки строго 220 В - несовместим с сетями 110 В, 380 В или постоянным током

Примеры использования

• Управление насосом в системе водоснабжения завода
• Запуск вентилятора в системе вентиляции цеха
• Контроль работы конвейера на пищевом производстве
• Автоматизация станка с ЧПУ, где требуется защита от перегрузки
• Пуск компрессора в воздушной системе с давлением до 8 бар

Практические советы

• Проверяйте соответствие тока двигателя (не более 23 А) и номинала реле РТТ-141 перед установкой
• При монтаже затягивайте винты равномерно - переусиливание может повредить корпус
• Если двигатель часто запускается, убедитесь, что интервал между пусками не менее 2 минут
• Для долгой службы избегайте установки рядом с источниками тепла (трансформаторы, нагреватели)
• При использовании в условиях высокой запылённости периодически осматривайте контакты и очищайте от пыли
• При замене устройства сохраните оригинальную маркировку проводов - пускатель У3 В 220В, 25А, 23А, 1НО с реле РТТ-141 имеет жёсткую схему подключения
