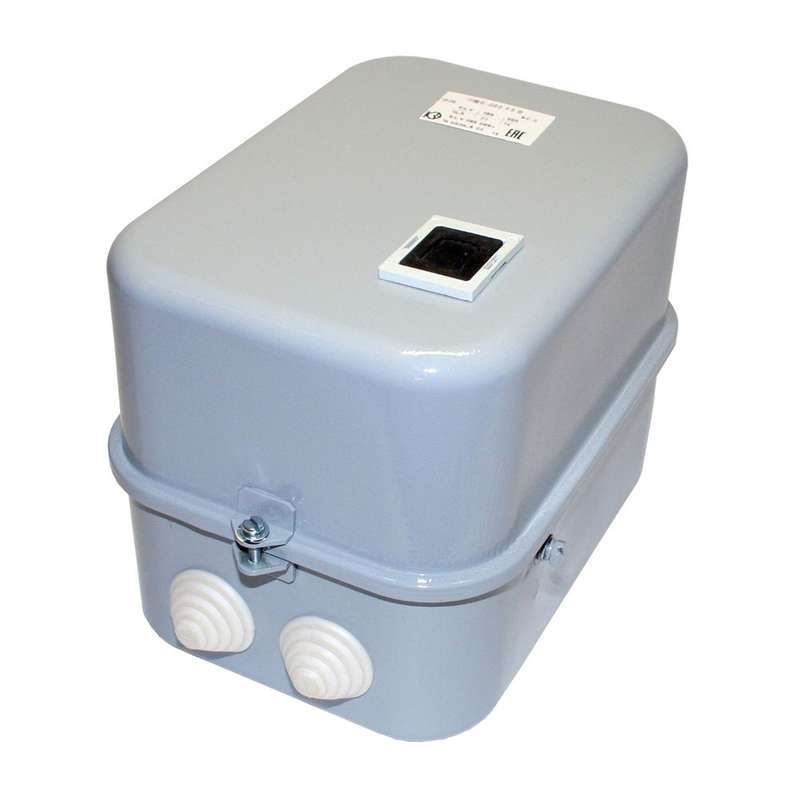

Пускатель ПМЕ-222 У3 В 23А кат. 380В AC 1НО с реле РТТ-141 25.0А Кашин 080222102ВВ380000800 КашинЗЭА

Пускатель ПМЕ-222 У3 23А с реле РТТ-141 25,0 А от КашинЗЭА - это механический контактор с тепловой защитой, предназначенный для частого включения и отключения трёхфазных электродвигателей мощностью до 11 кВт в сетях 380 В переменного тока. Надёжный и проверенный временем вариант для промышленной автоматизации.

Назначение и область применения

Пускатель ПМЕ-222 У3 23А используется для управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное включение, выключение и защиту от перегрузки. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах, где требуется частое управление двигателем.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 23 А
• Тип контактов: нормально открытые (NO) - замыкаются при включении
• Защита от перегрузки: реле РТТ-141 с уставкой 25,0 А
• Степень защиты: IP20 (защита от прикосновений и твердых предметов >12 мм)
• Исполнение: У3 - для работы в условиях умеренного климата, с температурой от −10 C до +40 C
• Частота сети: 50 Гц

Совместимость и монтаж

Пускатель ПМЕ-222 У3 23А монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: три входа L1–L3 и три выхода T1–T3 для фаз двигателя, два входа A1–A2 для катушки управления 380 В. Реле РТТ-141 встроено и не требует внешней настройки - уставка уже задана на 25,0 А. Обязательно соблюдайте посадочные размеры: корпус рассчитан на стандартную установку в щитах с аналогичными модульными устройствами.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов управления электродвигателями. Тепловое реле РТТ-141 защищает двигатель от длительной перегрузки, предотвращая перегрев обмоток. Применение в цепях выше 380 В или постоянного тока запрещено.

Преимущества

• Устойчивость к механическим воздействиям благодаря прочному металлическому корпусу
• Высокая надёжность контактов при многократном включении (до 1 млн операций)
• Встроенная тепловая защита снижает необходимость в дополнительных аппаратах
• Простота замены: реле РТТ-141 не требует сложной регулировки

Ограничения применения

• Не предназначен для работы при температурах ниже −10 C и выше +40 C
• Не защищён от попадания воды, пыли и агрессивных сред - не применяется во влажных помещениях без дополнительной защиты
• Рабочий ток нагрузки ограничен 23 А; превышение вызывает повреждение контактов
• Не поддерживает функции реверса - для изменения направления вращения нужен второй пускатель

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейерной ленты на пищевом производстве
• Автоматическое управление воздушным компрессором
• Пуск вентилятора в системе вентиляции

Практические советы

• Перед монтажом проверьте соответствие тока двигателя уставке реле РТТ-141 (25,0 А). Если двигатель потребляет менее 20 А - можно использовать, но избыток тока может привести к ложным срабатываниям.
• Подключайте провода плотно - плохой контакт увеличивает нагрев и сокращает срок службы контактов ПМЕ-222 У3.
• Не используйте пускатель в качестве рубильника - он не предназначен для отключения при аварии или ремонте. Для этого нужен автоматический выключатель.
• При замене реле РТТ-141 выбирайте только оригинальные совместимые модели - другие типы могут не подходить по габаритам и характеристикам.
• ПМЕ-222 У3 23А от КашинЗЭА - это изделие для серийного производства. Его лучше применять там, где важна долговечность, а не высокая точность регулировки.
