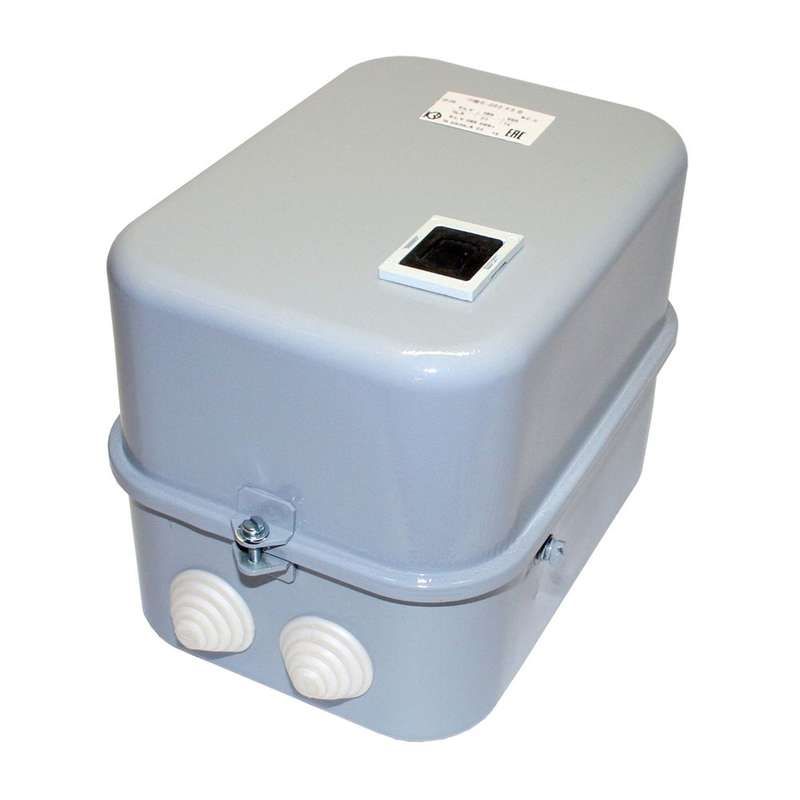

Пускатель электромагнитный ПМЕ-222 У3 В 380В (2з+2р) РТТ-141 25А - 080222222ВВ380000800 КашинЗЭА

Пускатель электромагнитный У3 380В 25А 2НО+2НЗ РТТ-141 - это устройство для дистанционного управления трёхфазными электродвигателями с защитой от перегрузок и обрыва фаз. Произведённый компанией КЗЭА, он рассчитан на работу в промышленных системах с напряжением до 660 В и применяется там, где требуется надёжный прямой запуск двигателя. Артикулы 080222222вв380000800 и пме-222 соответствуют этой модели.

Назначение и область применения

Пускатель электромагнитный У3 380В 25А 2НО+2НЗ РТТ-141 предназначен для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный прямой пуск, остановку и может использоваться в схемах с реверсом при наличии внешних переключателей. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и других механизмов с постоянной нагрузкой. Интегрируется в системы автоматизации через цепи управления 380 В переменного тока.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток силовых контактов.
• Напряжение катушки управления: 380 В AC - требует именно такое напряжение для срабатывания; не работает от 220 В или постоянного тока.
• Напряжение коммутации: до 660 В - позволяет использовать в сетях с высоким напряжением, включая промышленные 380–660 В.
• Номинальная мощность: 12,5 кВт - рекомендованная мощность двигателя при напряжении 380 В.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для управления цепями сигнализации, блокировок и обратной связи.
• Тепловое реле: да - встроено, защищает двигатель от длительной перегрузки. Диапазон настройки: 21,3 А - можно регулировать ближе к реальной нагрузке двигателя.
• Климатическое исполнение: У3 - допустимо использование в помещениях с умеренным климатом, без экстремальных температур и повышенной влажности.
• Степень защиты: IP40 - защита от твердых частиц больше 1 мм, но не от воды. Не подходит для влажных или пыльных сред без корпуса.
• Максимальная температура эксплуатации: +55 C - нельзя устанавливать рядом с нагревательными элементами или в плохо проветриваемых шкафах.
• Способ монтажа: DIN-рейка / монтажная плата - совместим с типовыми распределительными щитами.
• Тип присоединения: винтовые зажимы - требует качественного затягивания клемм, чтобы избежать перегрева.
• Индикация: да - есть визуальный индикатор состояния (включение/выключение), но без цветовой сигнализации.
• Класс выпуска: Class 20 - тепловое реле срабатывает при перегрузке в течение 20 минут при токе 1,2×Iном.

Совместимость и монтаж

Пускатель электромагнитный У3 380В 25А 2НО+2НЗ РТТ-141 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения питания и нагрузки используйте медные жилы сечением до 16 мм2. Клеммы должны быть плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Катушка управления подключается к цепи 380 В AC через кнопочные посты или PLC. Тепловое реле уже установлено и предварительно настроено на 21,3 А - при необходимости его можно скорректировать вручную. Блоки дополнительных контактов не предусмотрены - количество НО/НЗ фиксировано.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Защита от перегрузок реализована встроенными тепловыми элементами, что исключает необходимость в отдельных предохранителях для этого функционала. Однако для защиты от коротких замыканий необходимо устанавливать автоматические выключатели или предохранители в цепи питания.

Преимущества

• Встроенное тепловое реле снижает потребность в дополнительных аппаратах.
• Фиксированный набор контактов (2НО+2НЗ) удобен для базовых схем управления.
• Индикация состояния позволяет оперативно определить включен ли пускатель без тестера.
• Поддержка напряжения до 660 В делает его универсальным для различных промышленных сетей.
• Монтаж на DIN-рейку ускоряет сборку шкафа и стандартизирует установку.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP40 недостаточна.
• Не подходит для частотного регулирования или мягкого пуска - только прямой запуск.
• Катушка управления требует строго 380 В AC - применение с 220 В или DC приведёт к отказу.
• Максимальная температура +55 C ограничивает установку в герметичных или сильно нагреваемых шкафах.
• Отсутствие возможности расширения числа вспомогательных контактов - если нужны более сложные схемы, придётся использовать дополнительные модули.

Примеры использования

• Управление насосом водоснабжения в котельной - пуск по сигналу от датчика давления.
• Включение конвейера на пищевом производстве - автономный цикл с остановкой при перегрузке.
• Работа вентилятора в HVAC-системе - включение по таймеру или терморегулятору.
• Автоматизация станка с асинхронным двигателем 11 кВт - сочетание с кнопками “Пуск” и “Стоп”.

Практические советы

• Проверьте соответствие напряжения катушки (380 В) перед подключением - неверное питание повредит катушку.
• Настройте тепловое реле точно под ток двигателя - лучше немного ниже номинала, чем выше.
• Обязательно установите автоматический выключатель перед пускателем для защиты от КЗ.
• Не забудьте про свободное пространство вокруг аппарата - нужна вентиляция для отвода тепла.
• При работе в условиях вибраций проверяйте затяжку клемм каждые 6 месяцев.
• Если требуется реверс - используйте два таких пускателя с механической и электрической блокировкой.
