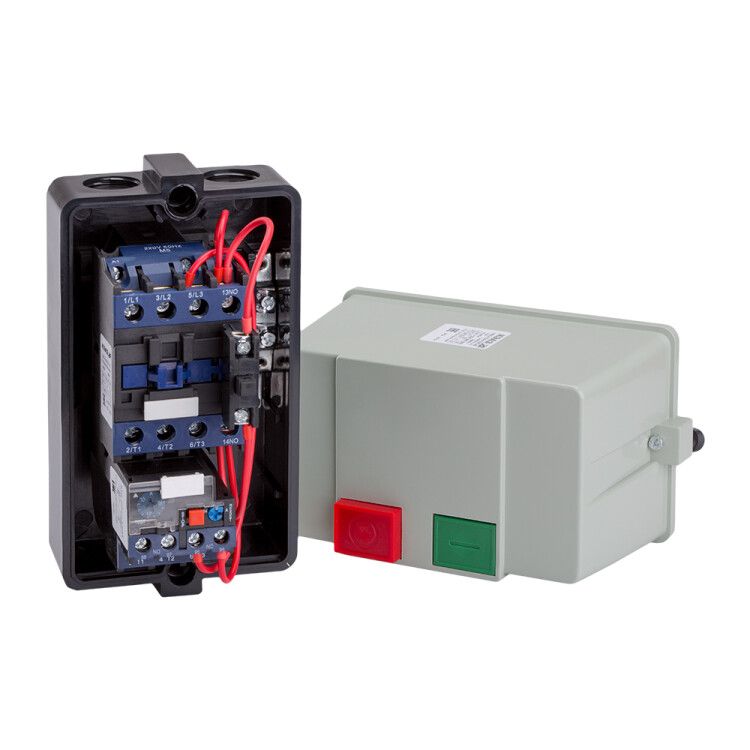

Пускатель магнитный ПМЛ 2220 25А 380AC (17-25А) УХЛ3 Б КЭАЗ 110714

Пускатель магнитный ПМЛ-2220-25А-380AC-(17-25А)-УХЛ3-Б от КэАЗ предназначен для безопасного запуска и остановки трёхфазных электродвигателей мощностью до 11 кВт. Этот пускатель работает с сетью 380 В AC, имеет встроенную тепловую защиту и защищён от пыли и брызг воды (IP54). Подходит для установки на монтажной плате в промышленном оборудовании.

Назначение и область применения

Пускатель магнитный ПМЛ-2220-25А-380AC-(17-25А)-УХЛ3-Б используется для дистанционного включения и выключения трёхфазных двигателей. Он применяется там, где требуется частый пуск/остановка и защита от перегрузок:

• насосы и вентиляторы;
• грузоподъёмники, лифты, краны;
• конвейеры и станки;
• тепловые завесы и нагревательные печи;
• системы автономного ввода резерва (АВР);
• промышленное освещение с высокими нагрузками.

Технические характеристики

• Род тока: переменный (AC), 50/60 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток: 25 А (диапазон 17–25 А)
• Номинальная мощность двигателя: 11 кВт
• Количество силовых полюсов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Условный ток короткого замыкания: 3 кА
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренно холодный и влажный климат)
• Класс защиты: 10 А (термическая защита срабатывает при длительной перегрузке выше этого значения)
• Способ монтажа: на монтажную плиту (панель)
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-2220-25А-380AC-(17-25А)-УХЛ3-Б совместим с любыми трёхфазными двигателями до 11 кВт, работающими от сети 380 В. Для подключения используйте кабель сечением не более 4 мм2. Монтаж выполняется на металлическую или пластиковую панель с помощью фиксирующих кронштейнов - устройство не требует DIN-рейки. На корпусе есть готовая схема управления, которая снижает риск ошибок при сборке цепи. Обязательно проверьте соответствие напряжения катушки (380 В) и класса защиты (UHL3) условиям окружающей среды перед установкой.

Безопасность и стандарты

Пускатель соответствует требованиям ТУ 3427-042-05758109-2008. Защита IP54 предотвращает попадание пыли внутрь устройства и повреждение от брызг воды, что делает его безопасным для работы в цехах, на улице под навесом или в помещениях с повышенной влажностью. Тепловое реле с порогом срабатывания 10 А защищает двигатель от перегрева при длительной перегрузке. Устройство рассчитано на коммутацию токов до 3 кА при коротком замыкании, однако не является полноценным автоматическим выключателем - для защиты от КЗ необходимо использовать внешний предохранитель или автомат.

Преимущества

• Интегрированное термореле исключает необходимость отдельного аппарата защиты.
• Высокая надёжность благодаря качественной механике и герметичному исполнению.
• Отсутствие шума при работе - важное преимущество в местах с чувствительным к шуму окружением.
• Готовая заводская схема подключения минимизирует время монтажа и снижает вероятность ошибок.
• Климатическое исполнение УХЛ3 позволяет применять пускатель в неотапливаемых помещениях, на объектах в регионах с суровым климатом.

Ограничения применения

• Не подходит для постоянного подключения к сети 220 В - катушка управления рассчитана только на 380 В.
• Не имеет функции реверса; для изменения направления вращения нужен второй пускатель или реверсивная схема.
• Не защищает от короткого замыкания - обязательно использование внешнего автомата или предохранителей.
• Подключение кабелей больше 4 мм2 невозможно - это может вызвать перегрев и выход из строя контактных групп.
• Не рекомендован для установки в местах с постоянным воздействием струй воды, паром или химически активной средой - IP54 недостаточно для таких условий.

Примеры использования

• На линии производства: управление приводом конвейера с двигателем 7,5 кВт через кнопочную станцию.
• В системе вентиляции: включение вытяжного вентилятора 11 кВт с автоматической остановкой при перегреве.
• В АВР: переключение питания между основной и резервной линией для насосной станции.
• На складе: управление подъёмником с использованием двух кнопок “Пуск” и “Стоп”, установленных вне щита.

Практические советы

• Выбирая пускатель, всегда сверьте номинальный ток двигателя с допустимым значением 25 А - лучше иметь запас 10–15 %.
• При монтаже на панель соблюдайте минимальные расстояния до других аппаратов - теплоотдача влияет на срок службы.
• Проверяйте затяжку винтов после первых нескольких включений - медные жилы могут слегка деформироваться.
• Для долгой работы в сырых условиях дополнительно смажьте механизмы силиконовой смазкой, не содержащей кислот.
• Если вам нужен реверс - выбирайте два одинаковых пускателя и собирайте взаимоблокировку, чтобы избежать одновременного включения.
• При замене старого пускателя - убедитесь, что новый имеет такое же исполнение УХЛ3 и аналогичную степень защиты IP54.
