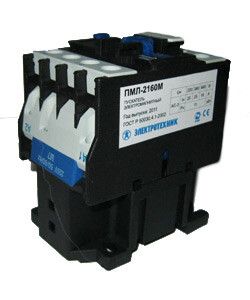

Пускатель ПМЛ-2160М УХЛ4 Б 25А кат. 380В AC 1НО IP20 без реле Электротехник ET511490

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, без реле, IP20 - устройство для безопасного дистанционного включения и выключения трёхфазных двигателей. Разработан для установки на DIN-рейку, подходит для промышленных автоматизированных систем. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок (при использовании с тепловым реле). Подходит для оборудования с мощностью до 10 кВт. Часто применяется на станках, конвейерах, насосах, вентиляторах и других устройствах, где требуется частое включение/выключение.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC), 50 Гц
• Номинальный рабочий ток: 25 А
• Коммутируемая мощность: до 10 кВт
• Количество силовых контактов: 3 пары (НО - нормально открытые)
• Количество вспомогательных контактов: 1 пара (НО), 0 НЗ
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б совместим с любыми DIN-рейками типа TS35. Для подключения используйте провода сечением до 4 мм2. Клеммы рассчитаны на затяжку отверткой - не допускайте перетяга. Монтаж возможен в щитах с минимальным свободным пространством вокруг корпуса - рекомендуется оставлять 10–15 мм с каждой стороны для теплоотвода. Примечание: вспомогательный контакт (1 НО) можно использовать для сигнализации состояния включения или подключения кнопочных постов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное включение при отключении питания. Серебряные контакты обеспечивают устойчивость к дуговым перегрузкам. Однако IP20 не обеспечивает защиту от влаги - не устанавливайте в сырых помещениях, на улице или там, где есть риск брызг воды.

Преимущества

• Контакты из серебряного сплава - снижают нагрев и продлевают срок службы
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения
• Низкий уровень шума при работе - благодаря оптимизированной магнитной системе
• Широкий диапазон рабочих температур - подходит для холодных цехов и жарких помещений
• Надёжная фиксация на DIN-рейке - не требует дополнительных креплений

Ограничения применения

• Не предназначен для реверса - нельзя изменить направление вращения двигателя без внешнего переключения
• Отсутствует встроенное тепловое реле - необходимо устанавливать отдельно при необходимости защиты от перегрузки
• IP20 - не используется во влажных, запылённых или агрессивных средах (без дополнительной защиты)
• Работает только при напряжении 380 В +-10% - несовместим с сетями 220 В или 415 В без преобразования
• Не подходит для частотного регулирования - управляет только включением/выключением, не меняет скорость

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Пуск компрессора в воздушной сети
• Контроль работы станка с ЧПУ через PLC

Практические советы

• Выбирайте ПМЛ-2160М УХЛ4 Б только для нагрузок до 25 А - превышение тока вызывает быстрый износ контактов
• Для защиты от перегрузок обязательно подключите тепловое реле (например, РТЛ-25) к выходным клеммам
• Проверьте соответствие сечения проводов - слишком толстые провода плохо войдут в винтовые клеммы
• При монтаже в щитах с высокой плотностью компоновки - учтите габариты: корпус занимает около 17,5 мм по ширине
• Не используйте в местах с постоянными вибрациями - хотя конструкция прочная, длительные удары могут повредить механизм
• При замене - проверьте маркировку на катушке: 380 В AC, не путать с версиями на 220 В
