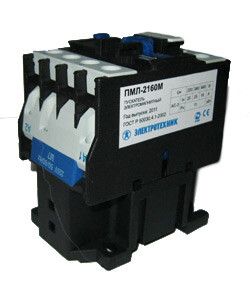

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б, 24В/50Гц, 1з, 25А, нереверсивный, без реле, IP20 - ET551483 Электротехник

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б, 24В/50Гц, 1з, 25А, нереверсивный, без реле, IP20 - компактный магнитный пускатель для дистанционного управления трёхфазными двигателями, рассчитанный на ток 25 А и питание катушки 24 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б предназначен для безопасного включения, выключения и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Не имеет функции реверса - работает только в одном направлении. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках с управлением через кнопочные посты или PLC.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который могут выдерживать силовые контакты.
• Напряжение катушки: 24 В AC, 50 Гц - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими частотами.
• Силовые контакты: 3 нормально открытых (НО) - замыкаются при включении, чтобы подать питание на двигатель.
• Вспомогательные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок или управления схемой.
• Коммутируемая мощность: 10 кВт - соответствует нагрузке двигателя до этого значения при напряжении 380 В.
• Степень защиты: IP20 - защищён от прикосновений пальцами и от крупных частиц, но не от воды и пыли. Только для внутренней установки в закрытые щиты.
• Подключение: винтовые зажимы - требуют затяжки отверткой, не подходят для быстрого подключения к клеммам без инструментов.
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от –40 C до +55 C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б монтируется на стандартную DIN-рейку. Для подключения силовой цепи используйте провода сечением до 4–6 мм2 - оптимально для тока 25 А. Катушка управления требует точного соблюдения напряжения 24 В AC - применение 220 В или постоянного тока повредит устройство. Вспомогательные контакты можно использовать для создания самоблокировки или передачи сигнала в контроллер. Монтаж выполняйте с учётом свободного доступа к винтам для обслуживания.

Безопасность и стандарты

Пускатель электромагнитный ПМЛ-2160М УХЛ4 Б соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция обеспечивает механическую и электрическую изоляцию между силовыми и управляющими цепями. Отсутствие реле позволяет исключить лишние точки отказа, но требует внешнего теплового реле для защиты от перегрузки - он не встроен.

Преимущества

• Контакты из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях.
• Низкий уровень шума при работе - подходит для помещений с чувствительностью к звуку.
• Высокая износостойкость - гарантирует долгую работу даже при высоких циклических нагрузках.
• Устойчивость к экстремальным температурам - надёжно работает в холодных цехах и жарких помещениях.
• Совместимость с европейскими аналогами - легко заменяет зарубежные модели при модернизации.

Ограничения применения

• Не подходит для реверсивных схем - требуется другой тип пускателя (например, с двумя контактными группами).
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать вне щита или в сырых средах.
• Отсутствует встроенное тепловое реле - необходимо дополнительно устанавливать термореле для защиты двигателя от перегрузки.
• Не работает при напряжении ниже 18 В или выше 28 В на катушке - возможны сбои включения.
• Не рекомендован для частотных преобразователей - может не сработать при импульсном напряжении.

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/остановка по сигналу с пульта.
• Вентиляционная система в лаборатории - управление вентилятором через PLC с использованием вспомогательного контакта НО.
• Насосная станция в водоснабжении - пуск насоса после срабатывания датчика уровня.
• Оборудование в холодильных камерах - благодаря исполнению УХЛ4 надёжно работает при минусовых температурах.

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-2160М УХЛ4 Б, проверьте соответствие напряжения катушки вашей системе управления - 24 В AC часто используется в промышленной автоматике, но не во всех случаях.
• Для защиты двигателя обязательно установите отдельное тепловое реле (например, РТЛ или ЛТЗ) последовательно с пускателем.
• При монтаже на DIN-рейку убедитесь, что пускатель плотно защёлкнулся - слабый контакт вызывает перегрев.
• Используйте вспомогательный контакт НЗ для аварийной остановки - он размыкает цепь при отключении, предотвращая самопроизвольный пуск.
• Не применяйте этот пускатель в сетях с высокими гармоническими искажениями - может происходить ложное срабатывание.
