Пускатель электромагнитный ПМЛ-2100 УХЛ4 Б 220В 1з 25А нереверсивный без реле IP20 - ET509641 Электротехник

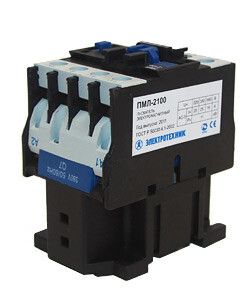

Пускатель электромагнитный ПМЛ-2100 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP00 - компактный магнитный пускатель серии ПМЛ от бренда Электротехник, предназначен для безопасного включения и выключения трехфазных двигателей. Артикул et509641 подходит для автоматизации оборудования с нагрузкой до 25 А.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2100 УХЛ4 Б используется для дистанционного запуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Подходит для установки в распределительных щитах, на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частое включение-выключение двигателя. Модель не имеет функции реверса - управление возможно только в одном направлении.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Номинальный ток: 25 А - максимальный постоянный ток через главные контакты
• Напряжение катушки: 220 В - питание цепи управления
• Главные контакты: 3 пары - коммутация фаз L1, L2, L3
• Вспомогательные контакты: 3 нормально открытые (НО) и 3 нормально закрытые (НЗ) - для сигнализации и блокировок
• Коммутируемая мощность: До 10 кВт - соответствует нагрузкам типичных двигателей 7–10 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C, рассчитан на умеренные и холодные регионы
• Подключение: Винтовые зажимы - удобны для медных проводов сечением до 10 мм2
• Монтаж: На DIN-рейку 35 мм - совместим со всеми стандартными щитами

Совместимость и монтаж

Пускатель ПМЛ-2100 УХЛ4 Б легко устанавливается на любую DIN-рейку типа TS35. Для подключения используйте однопроволочные медные жилы сечением 0,5–10 мм2. Клеммы затягиваются отверткой - перегрузка не допускается. Обязательно проверьте соответствие напряжения катушки (220 В AC) вашей системе управления. Не подключайте к сети 380 В или постоянному току - это повредит устройство. Совместим с кнопочными постами, термореле и другим оборудованием серии ПМЛ.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция исключает самопроизвольное включение после аварийного отключения. Серебряные контакты снижают риск нагрева и сваривания. Однако степень защиты IP20 требует установки внутри закрытого корпуса - использование вне щита недопустимо.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгий срок службы даже при частых включениях
• Высокая механическая прочность магнитной системы - отказы встречаются реже, чем у бюджетных аналогов
• Низкий уровень шума при работе - важен для помещений с высокими требованиями к комфортности
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях зимой
• Фиксированная конструкция без лишних элементов - минимизация точек выхода из строя

Ограничения применения

• Не реверсивные схемы - для изменения направления вращения нужен другой пускатель
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительного кожуха
• Отсутствуют тепловые реле - необходимо внешнее защитное оборудование при перегрузках
• Не рекомендован для частотного управления - только пуск/остановка по команде
• Максимальная мощность 10 кВт - не подходит для двигателей выше этого значения

Примеры использования

• Автоматический насос в системе водоснабжения
• Вентилятор приточно-вытяжной установки
• Конвейерная лента на пищевом производстве
• Циркулярная пила с электроприводом
• Подъёмник грузового лифта с контролируемым пуском

Практические советы

• Выбирая пускатель, всегда сравнивайте номинальный ток двигателя с током пускателя - лучше взять запас 10–20%
• Проверяйте наличие свободного места вокруг пускателя - он греется при длительной работе; минимальный зазор - 5 см с каждой стороны
• Для увеличения безопасности добавьте внешний тепловое реле (например, РТИ-25) и предохранители
• Не забудьте про маркировку проводов - особенно важно при наличии нескольких НО и НЗ контактов
• При замене старого пускателя - учтите, что ПМЛ-2100 УХЛ4 Б имеет те же габариты, что и аналоги ЛЭМЗ и IEK - можно менять без переделки щита
