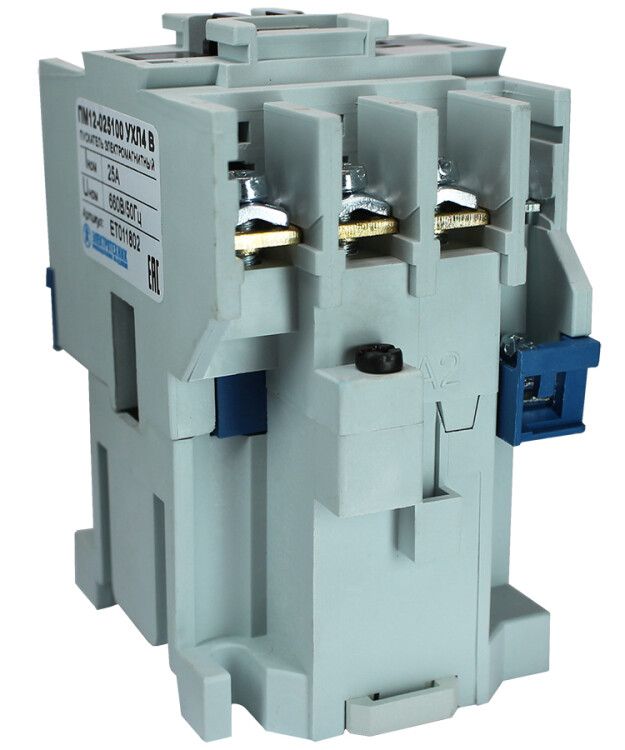

Пускатель электромагнитный ПМ12-025100 УХЛ4 В 25А 220В/50Гц 1НО IP00 нереверсивный без реле Электротехник ET011802 ET000209

Электромагнитный пускатель ПМ12-025100 УХЛ4 В, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного включения и выключения электрических нагрузок, особенно двигателей и оборудования с рабочим током до 25 А. Этот пускатель применяется в промышленных щитах и системах автоматизации там, где требуется надёжное коммутирование без функций защиты.

Назначение и область применения

Пускатель ПМ12-025100 используется для удалённого управления включением и отключением электрических цепей переменного тока. Он не имеет встроенной тепловой защиты - поэтому его устанавливают в составе комплексных решений, где защита выполняется отдельным реле. Подходит для работы с двигателями, нагревательными элементами, насосами, вентиляторами, светильниками и другим оборудованием, требующим частого включения-выключения.

• Используется в системах АВР, УКРМ, ЩОТ, ШКАФАХ АВТОМАТИЗАЦИИ
• Подходит для промышленных объектов: заводы, элеваторы, водоканалы, ЛПХ, энергообъекты
• Не предназначен для частого пуска тяжёлых двигателей с высокими пусковыми токами без учёта ресурса

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который может проходить через главные контакты без повреждения
• Напряжение катушки: 220 В переменного тока, 50 Гц - питается от однофазной сети; совместим с большинством промышленных контроллеров
• Количество нормально открытых (НО) контактов: 3 силовых + 1 вспомогательный - позволяют управлять одной нагрузкой и передавать сигнал в схему контроля
• Количество нормально закрытых (НЗ) контактов: 0 - нельзя использовать для аварийной остановки по принципу “замыкание при отказе”
• Коммутируемая мощность: 10 кВт - теоретически допустимая нагрузка при cosφ=0.85, что эквивалентно двигателю ~15 кВт
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или щита
• Тип тока: AC - работает только с переменным током, несовместим с постоянным
• Способ монтажа: на монтажную плату - крепится болтами к PCB или металлической пластине, не подходит для DIN-рейки
• Тип подключения: винтовые зажимы - требуют качественного обжима провода и периодической проверки момента затяжки

Совместимость и монтаж

Пускатель ПМ12-025100 рассчитан на установку на жесткую монтажную плату. Для правильного монтажа:

• Используйте плату толщиной не менее 1,5 мм из фенолитового материала или стали
• Прикрепите пускатель четырьмя винтами M4 - момент затяжки 0,4–0,6 Нм
• Провода подключаются к верхним и нижним винтовым клеммам: вход - сверху, выход - снизу
• Силовые контакты работают с медными проводами сечением 1,5–6 мм2; рекомендовано применение наконечников
• Катушка подключается к двум выводам A1-A2 - соблюдайте полярность! Обрыв цепи управления вызывает самопроизвольное отключение

Не используйте этот пускатель в качестве самостоятельного устройства вне электрошкафа - он не защищён от внешних воздействий.

Безопасность и стандарты

Пускатель ПМ12-025100 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, которые регламентируют безопасность и надёжность промышленных контакторов. Сертифицирован для эксплуатации в условиях класса UHL4 - то есть при температуре от −40C до +40C и повышенной влажности, но **только внутри герметичного корпуса**. Открытый монтаж запрещён!

Преимущества

• Высокая механическая долговечность - более 1 млн циклов включения-отключения
• Широко распространённая модель - легко найти аналоги и запчасти
• Простая конструкция снижает риск отказа при правильном использовании
• Поддерживается всеми типами промышленных контроллеров и кнопочных постов
• Наличие трёх силовых контактов даёт возможность одновременно коммутировать три фазы без необходимости использования нескольких устройств

Ограничения применения

• IP00 - нельзя устанавливать на открытом воздухе, в сырых помещениях, рядом с технологическим оборудованием, которое выбрасывает пыль или жидкости
• Отсутствие теплового реле - необходимо дополнительно устанавливать термореле или использовать частотники для защиты двигателя
• Не подходит для частых пусков (более 60 раз в час) при нагрузках выше 80% от номинала - быстрый износ контактов
• Требует точного соблюдения условий монтажа: наклон не более +-15°, вибрации должны быть минимальными
• Не работает с постоянным током - даже малые импульсы DC могут привести к слипанию контактов

Примеры использования

• Управление трехфазным насосом в системе водообеспечения - пускатель включает двигатель по команде от PLC
• Автоматическое включение группы светильников в цеху после срабатывания датчика движения
• Компонент в щите АВР - переключает основной и резервный источник питания
• Управление тепловой завесой в торговом зале - включение по графику через таймер
• Система вентиляции в холодильном камере - пускатель активирует вентилятор при достижении порога температуры

Практические советы

• Выбирая пускатель, всегда проверяйте количество и тип контактов: здесь всего один вспомогательный НО - этого хватит для сигнализации, но недостаточно для сложных схем
• Для увеличения срока службы используйте RC-цепочки или варисторы параллельно катушке - они гасят скачки напряжения при отключении
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной работе - окисление и подгорание снижают надёжность
• Если нужна защита от перегрузки - сочетайте ПМ12-025100 с тепловым реле типа ТРН или ТРП
• Не экономьте на проводе: используйте медные многожильные кабели с наконечниками - это исключит перегрев и плохой контакт
• При сборке щита помните: ПМ12-025100 занимает место на плате, а не на рейке - заранее продумайте расположение других модулей
