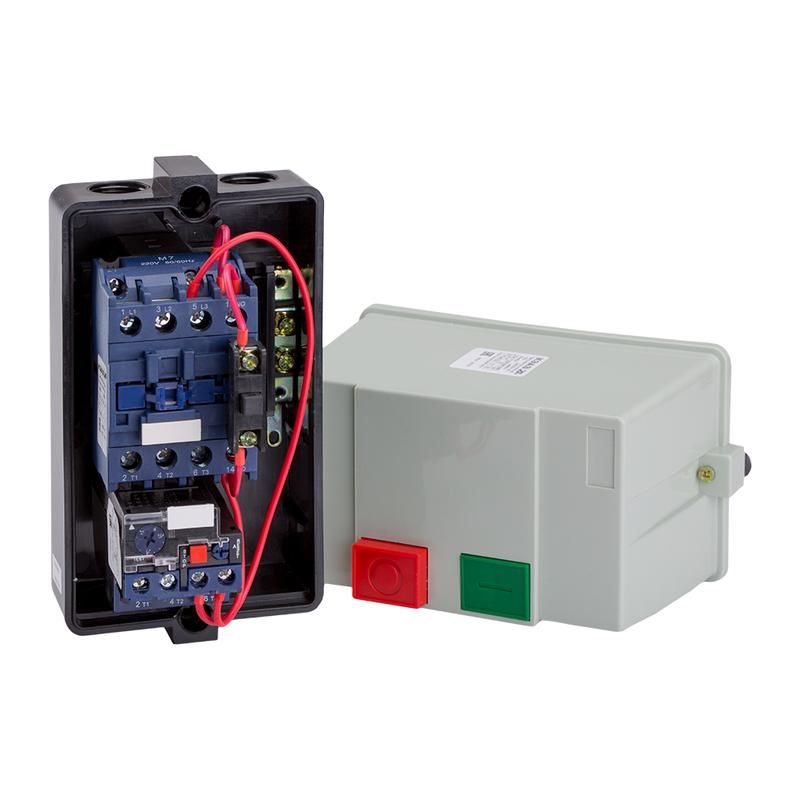

Пускатель ПМ12-025220 УХЛ3 В, 220В, (1з), РТТ-131, (17-25А)| 315253 | КЭАЗ

Пускатель ПМ12-025220 УХЛ3 В, 220В, однополюсный, РТТ-131, 17-25А - это электромагнитный пускатель с тепловой защитой от перегрузок, предназначенный для безопасного запуска и остановки электродвигателей мощностью до 11 кВт. Произведён компанией КЭАЗ, соответствует серии ПМ12 и рассчитан на работу в условиях умеренного и холодного климата (УХЛ3). Этот пускатель применяется там, где требуется надёжное управление двигателем с защитой от перегрева.

Назначение и область применения

Пускатель ПМ12-025220 УХЛ3 В, 220В, однополюсный, РТТ-131, 17-25А используется для прямого пуска и остановки однофазных и трёхфазных электродвигателей переменного тока. Он обеспечивает коммутацию нагрузки и защищает двигатель от длительной перегрузки благодаря встроенному тепловому реле. Подходит для установки в системах управления: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами, станками и системами АВР.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный рабочий ток: 25 А
• Номинальная мощность двигателя: 11 кВт
• Тепловое реле защиты: да, регулируемый предел 17–25 А
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 3
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Условный ток короткого замыкания: 3 кА - способен выдерживать кратковременные скачки тока без повреждений
• Класс отключения теплового реле: 10 А - время срабатывания при перегрузке соответствует стандартному графику для защиты двигателей
• Максимальная температура окружающей среды: +40 C
• Тип присоединения: винтовые зажимы для силовых и управляющих цепей
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-025220 УХЛ3 В, 220В, однополюсный, РТТ-131, 17-25А монтируется на DIN-рейку 35 мм или крепится болтами через отверстия в основании. Для подключения используются винтовые зажимы - провода должны иметь жилу сечением до 16 мм2. Главная цепь рассчитана на три фазы, хотя используется как однополюсный - то есть коммутирует одну фазу, остальные подключаются напрямую. Управление осуществляется через катушку 220 В AC; рекомендуется использовать кнопочные посты с нормально разомкнутыми контактами. Обязательно проверьте соответствие сечения проводов и класса защиты терминалов.

Безопасность и стандарты

Пускатель ПМ12-025220 УХЛ3 В, 220В, однополюсный, РТТ-131, 17-25А соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле имеет сертифицированную характеристику отключения типа 10A, что гарантирует адекватную защиту двигателя от перегрева. Степень защиты IP54 позволяет применять устройство в помещениях с повышенной влажностью, пылью и возможным попаданием брызг. Не предназначен для работы во взрывоопасных зонах.

Преимущества

• Интегрированное тепловое реле снижает необходимость внешней защиты
• Высокая механическая прочность корпуса и надёжные винтовые зажимы обеспечивают долгий срок службы
• Компактные габариты позволяют экономить место в распределительном щите
• Поддержка температур до +40 C делает его пригодным для большинства промышленных условий
• Совместим с типичными элементами управления: кнопками, реле времени, датчиками уровня

Ограничения применения

• Не подходит для частотного управления - работает только в режиме прямого пуска
• Не имеет световой индикации состояния - необходимо подключать внешние индикаторы
• Максимальная температура эксплуатации +40 C - нельзя использовать в нагретых помещениях без принудительного охлаждения
• Не предназначен для постоянной работы при токе выше 25 А - риск перегрева и выхода из строя реле
• Отсутствуют вспомогательные контакты для удалённого контроля - только 1 НО и 3 НЗ

Примеры использования

• Управление насосом водоснабжения в котельной - пуск/остановка по сигналу датчика давления
• Включение вентилятора системы вентиляции в цеху - с защитой от перегрузки при забивании решёток
• Автоматический запуск компрессора в системе сжатого воздуха
• Контроль работы тепловой завесы в торговом зале
• Участник схемы АВР - включение резервного двигателя при аварии сети

Практические советы

• Выбирайте сечение проводов в соответствии с током 25 А - минимум 4 мм2 медный, лучше 6 мм2
• Проверяйте затяжку винтов после первых нескольких включений - металл может слегка деформироваться
• Если нужна индикация, используйте отдельные лампы или LED-индикаторы, подключаемые к свободным контактам
• Для работы в условиях высокой влажности убедитесь, что щит герметичен - IP54 самого пускателя недостаточно при плохой защите шкафа
• При замене теплового реле - используйте оригинальные части РТТ-131, совпадающие по токовому диапазону 17–25 А
• Не допускайте подключения к пускателю нагрузки свыше 11 кВт - даже если ток ниже 25 А, перегрев может произойти из-за низкого коэффициента мощности
