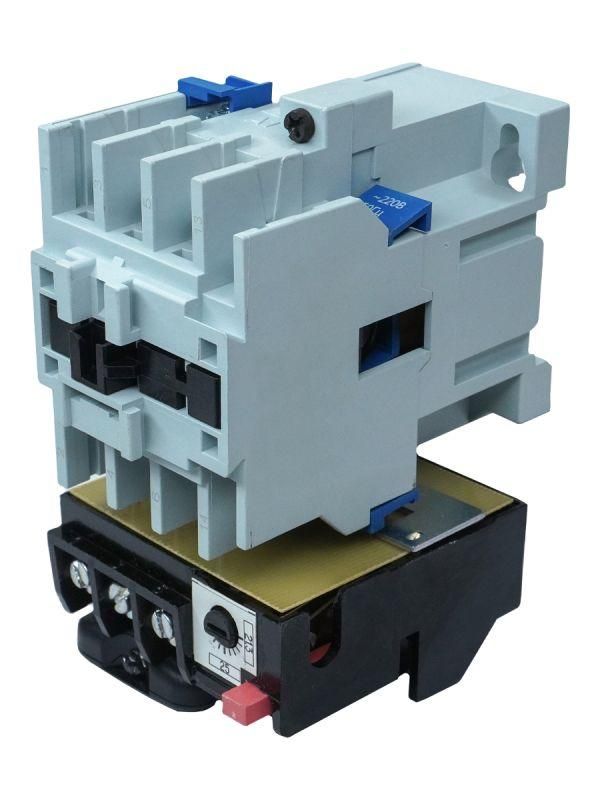

Пускатель электромагнитный ПМ12-025200 УХЛ4 В 25А 220В/50Гц AC 1НО IP00 нереверсивный с реле РТТ-131 21.2-28.7А Электротехник ET007026

Пускатель электромагнитный ПМ12-025200 УХЛ4 В от бренда Электротехник - это нереверсивный магнитный пускатель с встроенным тепловым реле РТТ-131, предназначенный для безопасного запуска и защиты электродвигателей мощностью до 10 кВт в промышленных условиях. Артикул et007026 сочетает в себе надёжную коммутацию и термическую защиту в одном корпусе.

Назначение и область применения

Пускатель электромагнитный ПМ12-025200 УХЛ4 В используется для дистанционного включения и выключения электрических нагрузок, особенно электродвигателей переменного тока. Он применяется там, где требуется частый пуск и остановка оборудования: насосы, вентиляторы, компрессоры, конвейеры, лифты, краны, тепловые завесы, станки и системы АВР. Встроенное реле РТТ-131 защищает двигатель от перегрузки, перекоса фаз и заклинивания ротора.

Технические характеристики

• Тип: Магнитный пускатель с тепловым реле
• Ток питания: Переменный, 220 В, 50 Гц
• Номинальный ток: 25 А
• Коммутируемая мощность: До 10 кВт
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Количество замыкающих контактов: 1 (для сигнализации состояния)
• Тип подключения: Винтовые зажимы
• Защита: IP00 - без внешней защиты, требует установки в закрытом щите
• Тепловое реле: РТТ-131, диапазон уставок 17,0–28,7 А
• Исполнение: УХЛ4 - для работы в умеренном и холодном климате, с повышенной влажностью

Совместимость и монтаж

Пускатель электромагнитный ПМ12-025200 УХЛ4 В совместим с другими компонентами серии ПМ12 и легко интегрируется в шкафы управления. Для монтажа используйте DIN-рейку 35 мм - он имеет стандартную посадку. Подключение проводов осуществляется через винтовые зажимы: входные и выходные силовые кабели - к основным контактам, катушка управления - к клеммам A1/A2. Контактная приставка уже встроена, дополнительные модули можно добавить при необходимости. Учитывайте, что IP00 не допускает установку на открытом воздухе или во влажных помещениях без корпуса.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-025200 УХЛ4 В соответствует требованиям ГОСТ для промышленных электроустановок. Тепловое реле РТТ-131 обеспечивает защиту согласно стандартам на тепловую перегрузку. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50030.4.1 гарантирует безопасность при работе с двигателями до 10 кВт.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12, применяемой десятилетиями в промышленности
• Встроенное тепловое реле исключает необходимость отдельного устройства защиты
• Поддерживает классы коммутации AC-3 (пуски двигателей) и AC-1 (резистивные нагрузки)
• Долгий срок службы контактов - больше циклов включения-выключения по сравнению с аналогами
• Простота обслуживания: доступ к клеммам, возможность замены реле без демонтажа всего пускателя

Ограничения применения

• Не предназначен для работы вне закрытого щита - IP00 не защищает от пыли, влаги и механических воздействий
• Не подходит для реверсивных схем - только нереверсивное управление
• Работает только при напряжении 220 В; несовместим с сетями 380 В или постоянным током
• Тепловое реле РТТ-131 имеет ограниченный диапазон регулировки (17–28,7 А); для меньших токов потребуется другой тип реле
• Не рекомендован для частых пусков более 60 раз в час - риск перегрева катушки

Примеры использования

• Управление насосом воды в системе водоснабжения - пуск при достижении давления, остановка при его снижении
• Автоматический запуск вентилятора в HVAC-системе после включения температурного датчика
• Контроль работы компрессора в холодильной камере с защитой от длительной перегрузки
• Часть схемы АВР - переключение между основным и резервным питанием
• Управление световой рекламой или светодиодными фонарями в промышленном помещении

Практические советы

• Выбирайте пускатель с запасом по току: если двигатель 22 А, лучше взять 25 А - так увеличивается срок службы контактов
• Проверьте соответствие уставки реле РТТ-131 (17–28,7 А) номинальному току вашего двигателя - настройка должна быть чуть выше рабочего тока
• При сборке щита оставляйте свободное пространство вокруг пускателя - даже при IP00 нужна вентиляция для рассеивания тепла
• Не забывайте про маркировку клемм: A1/A2 - управление, L1/L2/L3 - питание, T1/T2/T3 - нагрузка
• Для условий с высокой запылённостью или влажностью обязательно используйте герметичный корпус или шкаф с классом защиты IP54+
• При замене старого пускателя - убедитесь, что новый имеет те же габариты и посадочные размеры, чтобы не переделывать монтаж
