Пускатель электромагнитный ПМ12-025200 УХЛ4 В 25А 110В/50Гц AC 1НО IP00 нереверсивный с реле РТТ-131 21.2-28.7А Электротехник ET007024

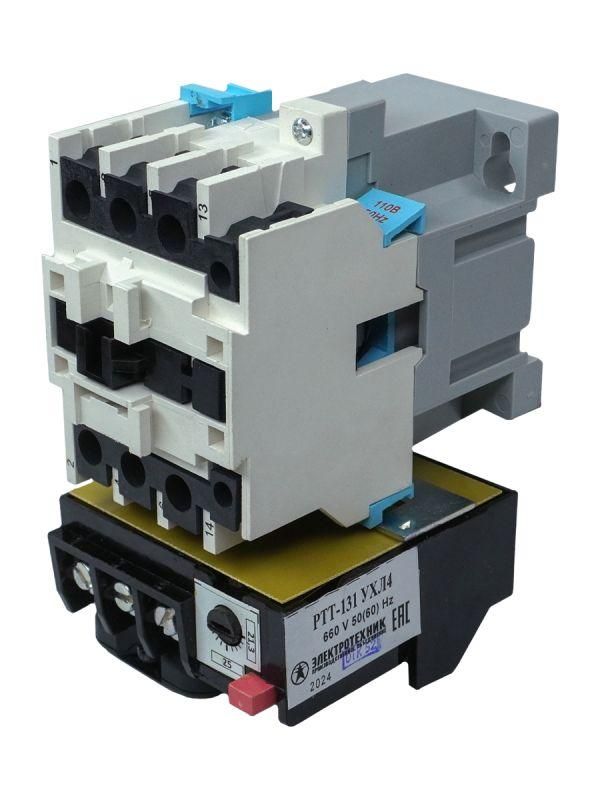

Пускатель электромагнитный ПМ12-025200 УХЛ4 В - это нереверсивный магнитный пускатель с тепловым реле РТТ-131, предназначенный для частого включения и отключения электродвигателей переменного тока мощностью до 10 кВт. Бренд Электротехник выпускает этот пускатель в исполнении УХЛ4 для работы в условиях умеренного и холодного климата, а артикул et007024 позволяет точно идентифицировать компонент в системах учета.

Назначение и область применения

Пускатель электромагнитный ПМ12-025200 УХЛ4 В используется для безопасного запуска, остановки и защиты электродвигателей от перегрузки. Он применяется в промышленном оборудовании, где требуется надежное управление двигателем: насосы, вентиляторы, конвейеры, компрессоры, станки с ручным или автоматическим управлением. Встроено реле РТТ-131 обеспечивает защиту двигателя от длительной перегрузки по току.

Технические характеристики

• Тип: Магнитный пускатель, нереверсивный
• Ток: Переменный, 50 Гц
• Напряжение управления: 110 В
• Номинальный ток: 25 А
• Коммутируемая мощность: До 10 кВт
• Силовые контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Вспомогательные контакты: 1 нормально открытый (НО)
• Защита: Тепловое реле РТТ-131 с диапазоном настройки 17,0–28,7 А
• Степень защиты: IP00 - без защиты от внешних воздействий, доступны только клеммы
• Подключение: Винтовые зажимы
• Исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом

Совместимость и монтаж

Пускатель электромагнитный ПМ12-025200 УХЛ4 В совместим с контактными устройствами и кнопочными постами, работающими на напряжении 110 В переменного тока. Для монтажа требуется установка на DIN-рейку 35 мм (не включена в комплект). Подключение проводов - через винтовые клеммы; рекомендуется использовать жилы сечением до 4 мм2. Кабель питания подключается к верхним клеммам, нагрузка - к нижним. Вспомогательный контакт можно использовать для сигнализации состояния включения или в цепях блокировки.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1, что гарантирует соответствие международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Тепловое реле РТТ-131 защищает двигатель от перегрева при превышении допустимой нагрузки. Однако из-за степени защиты IP00 пускатель нельзя устанавливать в местах с высокой влажностью, пылью или риском механического повреждения - требуются дополнительные корпуса или шкафы.

Преимущества

• Устойчивая работа при колебаниях напряжения в пределах +-10% от 110 В
• Реле РТТ-131 имеет регулируемую пороговую защиту - можно адаптировать под конкретную мощность двигателя
• Простая и проверенная конструкция - долгий срок службы при соблюдении условий эксплуатации
• Встроенная система защиты снижает необходимость в отдельных тепловых реле

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP00 исключает использование без корпуса
• Не поддерживает реверс - для изменения направления вращения нужен второй пускатель
• Напряжение управления фиксировано - 110 В, несовместим с сетями 220 В или 380 В без преобразования
• Не имеет встроенной защиты от короткого замыкания - необходимо применять автоматические выключатели или предохранители в цепи питания

Примеры использования

• Управление трехфазным асинхронным двигателем 7,5 кВт на конвейере в пищевой промышленности
• Автоматический запуск вентилятора системы вентиляции после включения термореле
• Пуск насоса в системе водоснабжения с контролем тока через реле РТТ-131
• Цепь управления станком с кнопочным постом и индикацией включения через вспомогательный контакт

Практические советы

• Обязательно выбирайте автоматический выключатель с характеристикой C или D перед пускателем - он защитит цепь от КЗ, так как сам пускатель такой защиты не имеет
• Настройте реле РТТ-131 на ток, равный номинальному току двигателя, но не выше 28,7 А - используйте шкалу на корпусе реле
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не опускается ниже -40 C - исполнение УХЛ4 рассчитано именно на эти условия
• Проверьте посадочные габариты перед монтажом - пускатель ПМ12-025200 УХЛ4 В стандартизирован, но требует свободного места вокруг для теплоотвода
• Не забудьте подключить вспомогательный контакт в цепь управления - он позволит реализовать функции “самоблокировки” и индикации
