Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, в корпусе из пластика IP54, кнопками ПУСК + СТОП - ET508573 Электротехник

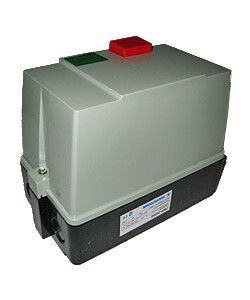

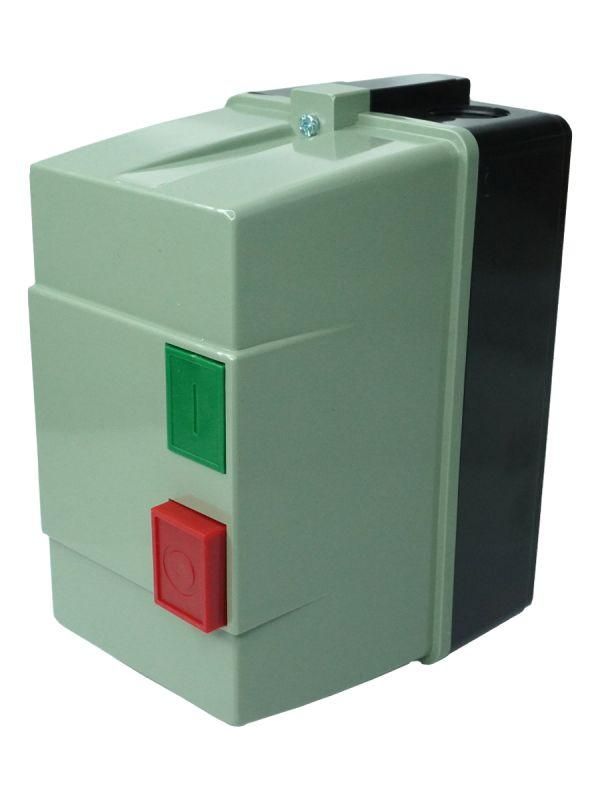

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, IP54, с кнопками ПУСК + СТОП - компактное комплексное устройство для безопасного запуска и остановки трехфазных двигателей мощностью до 11 кВт. Произведён бренда Электротехник, артикул et508573, предназначен для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для автоматизации оборудования, где требуется частый пуск и остановка: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Интегрированные кнопки ПУСК и СТОП позволяют оперативно управлять нагрузкой без внешних элементов управления. Комбинированный состав - магнитный пускатель с тепловым реле РТЛ-1022-2 - обеспечивает одновременную коммутацию и перегрузочную защиту.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение питания катушки: 220 В
• Номинальный ток: 25 А
• Коммутируемая мощность (при AC-3, 400 В): 11 кВт
• Число нормально открытых (НО) контактов: 4
• Защита: IP54 - защищено от пыли и брызг воды
• Температурный режим эксплуатации: от –40 C до +55 C
• Подключение силовых проводов: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Комплексное исполнение: встроенное реле РТЛ-1022-2 (диапазон регулировки 17–25 А)
• Исполнение: нереверсивное - управление одним направлением вращения

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б рассчитан на установку на DIN-рейку или жестко закрепленную металлическую пластину. Монтаж на монтажную плату требует предварительно просверленных отверстий под крепёж. Для подключения используйте медные многожильные провода сечением 1,5–4 мм2. Клеммы выдерживают момент затяжки до 0,8 Нм - переусердствовать нельзя, чтобы не повредить контакт. Тепловое реле РТЛ-1022-2 уже установлено и отрегулировано на ток 17–25 А; его можно заменить только полностью, совпадающим по габаритам и характеристикам.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Серебросодержащие контакты обеспечивают минимальное нагревание и долгий срок службы даже при высоких токах. Защита IP54 позволяет использовать пускатель в помещениях с повышенной влажностью, пылью или возможным попаданием брызг. Конструкция исключает самопроизвольное включение после аварийного отключения - при потере напряжения контакты остаются разомкнутыми.

Преимущества

• Высокая механическая прочность магнитной системы - аналогична качественным европейским решениям
• Контакты из серебряного сплава снижают риск сваривания и увеличивают срок службы
• Низкий уровень шума при работе благодаря оптимизированному якорю
• Широкий температурный диапазон (-40…+55 C) - работает в холодных цехах и на улице
• Целостная сборка с кнопками и реле - минимизация количества точек отказа

Ограничения применения

• Не постоянный ток - только переменный 50/60 Гц
• Недопустимо использование вне класса IP54 - не герметичен, не для погружений или мойки
• Запрещена модификация внутренней схемы - все компоненты запаяны и не сервисируемые
• Не поддерживает реверс - для изменения направления вращения нужен двойной пускатель
• Работает только с нагрузкой ≤25 А - превышение вызывает срабатывание реле и выход из строя

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления, остановка при его снижении
• Конвейер на пищевом участке - периодические запуски с интервалом 10–15 минут
• Вентилятор в помещении с химическими веществами - работа в среде с пылевой нагрузкой
• Оборудование в зимнем цеху - функционирует при температуре ниже –20 C

Практические советы

• Выбирая пускатель, проверьте соответствие номинала реле РТЛ-1022-2 току вашего двигателя - он должен находиться в границах 17–25 А
• При монтаже на плату соблюдайте зазоры между соседними устройствами - теплоотвод важен при длительной нагрузке
• Не забывайте про контроль состояния винтовых клемм - через 3–6 месяцев рекомендовано повторное подтягивание
• Если двигатель часто запускается (более 10 раз/час), убедитесь, что пускатель не перегреется - допустимо применение с принудительным охлаждением
• При замене устройства сохраните оригинальную маркировку проводов - фазы L1-L2-L3 должны остаться на своих местах
