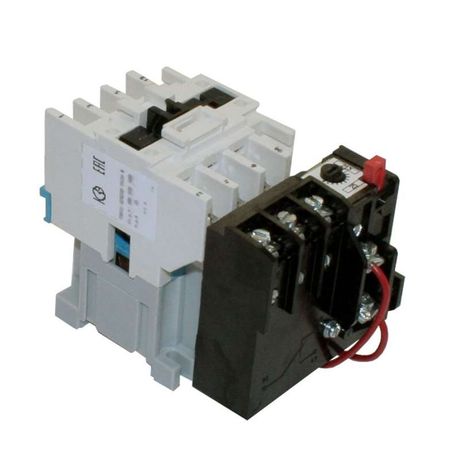

Пускатель электромагнитный ПМ12-025200 УХЛ4 220В (1з) РТТ-131 25.0А - 040200100ВВ220000810 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В (1з) 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных электродвигателей мощностью до 12,5 кВт. Бренд КЗЭА и артикул 040200100вв220000810 указывают на серийную продукцию, предназначенную для промышленной автоматизации в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В (1з) 25.0А с реле РТТ-131 используется для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах управления: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Подходит для работы в сетях переменного тока 50/60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который может безопасно проходить через контакты.
• Напряжение катушки управления: 220 В AC - требует подключения именно этого напряжения для срабатывания.
• Номинальная мощность двигателя: 12,5 кВт - рекомендованная нагрузка для надёжной работы.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и конденсацию.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Силовые контакты: 3 нормально разомкнутых (НО) - обеспечивают подключение трёх фаз питания к двигателю.
• Вспомогательные контакты: 1 нормально разомкнутый (НО) - используется для цепей управления, самоблокировки или индикации.
• Защита от перегрузки: реле РТТ-131 с настройкой на 21,3 А - срабатывает при длительном превышении тока, защищает двигатель от перегрева.
• Класс тепловой защиты: 20 - время срабатывания при 1,2×Iн составляет около 20 минут.
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в распределительных щитах.
• Тип соединения: винтовые зажимы - подходят для проводов сечением до 4–6 мм2 (по стандарту IEC).
• Индикация: есть - светодиод или механический индикатор показывает состояние включения.
• Максимальная рабочая температура: +55 C - выше этой температуры возможны отказы.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 220В (1з) 25.0А с реле РТТ-131 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется без инструментов: просто защёлкивается на рейке. Подключение силовых клемм - три входа (L1, L2, L3) и три выхода (T1, T2, T3). Управляющая катушка подключается к двум клеммам A1/A2. Вспомогательный контакт (NO) можно использовать для схемы самоблокировки. Не требуется внешнее питание для индикации - она активируется при включении катушки. Реле РТТ-131 предварительно настроено на 21,3 А; регулировка доступна, но требует отключения питания и вскрытия корпуса.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита от перегрузки реализована встроенными термореле, что исключает необходимость в отдельных устройствах защиты. Отсутствие функции реверса означает, что для изменения направления вращения двигателя требуется два отдельных пускателя или внешний реверсивный контур. Не имеет встроенных ограничителей перенапряжения - при использовании в цепях с высокими импульсами рекомендуется установить ОПН параллельно катушке.

Преимущества

• Встроенное реле РТТ-131 обеспечивает комплексную защиту без дополнительных устройств.
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях, на открытых площадках и в суровых условиях.
• DIN-монтаж ускоряет сборку шкафов и снижает трудозатраты.
• Индикация состояния включения повышает удобство обслуживания.
• Высокая надёжность винтовых зажимов при многократных подключениях.

Ограничения применения

• Не предназначен для частотного регулирования или плавного пуска - только прямой запуск.
• IP20 не защищает от пыли и влаги - нельзя использовать во влажных или пыльных средах без дополнительной герметизации шкафа.
• Максимальная температура окружающей среды +55 C - при более высоких значениях возможны ложные срабатывания или выход из строя.
• Отсутствуют дополнительные вспомогательные контакты - для сложных схем потребуется внешняя приставка.
• Не поддерживает реверс - для него нужен второй пускатель или реверсивный контроллер.

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления, остановка при его снижении.
• Конвейер на пищевом производстве - управление с пульта, защита от заклинивания.
• Вентилятор в промышленном помещении - работа в режиме “вкл./выкл.” с учётом температуры воздуха.
• Компрессор в мастерской - пуск после охлаждения, защита от перегрузки при высоком давлении.

Практические советы

• Выбирайте сечение провода в соответствии с током 25 А - минимум 4 мм2 медного провода для силовых цепей.
• Проверьте соответствие напряжения катушки 220 В - подача 380 В вызовет немедленный выход из строя.
• При установке в шкафу соблюдайте минимальные зазоры вокруг аппарата - не менее 50 мм для теплоотвода.
• Если двигатель часто запускается (более 10 раз/час), проверьте класс износостойкости - этот пускатель рассчитан на обычные условия, не для частых циклов.
• При необходимости реверса используйте два таких пускателя с блокировкой - чтобы избежать одновременного включения.
• Регулировка тока срабатывания реле РТТ-131 должна проводиться только при отключенном питании и с использованием отвертки с изолированной ручкой.
