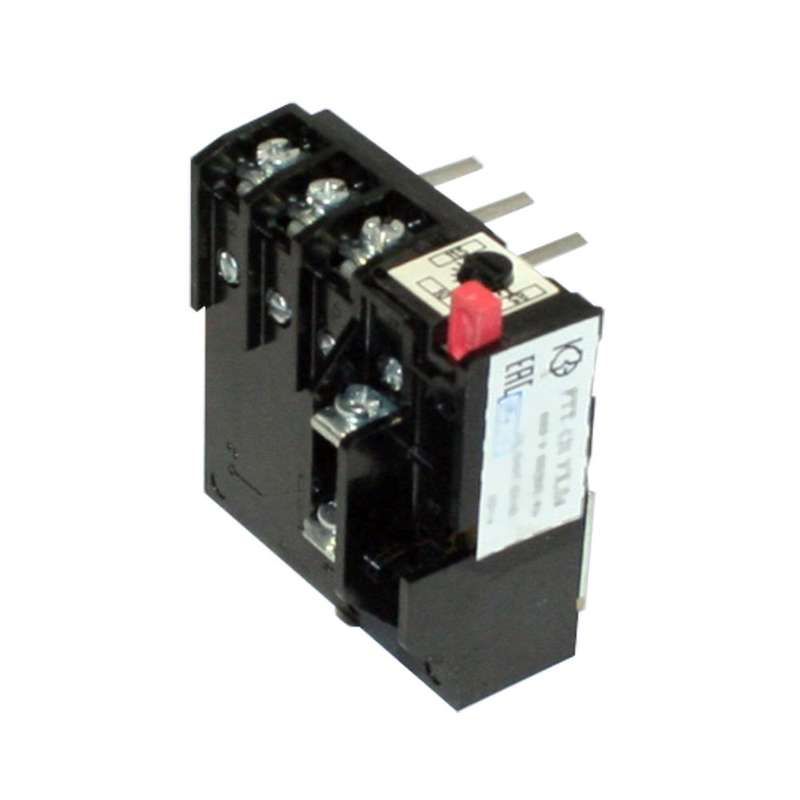

Реле электротепловое токовое РТТ-131 УХЛ4 8А - 8.0А 6,80..9,20А инд.устан. КашинЗЭА 140131000В008.000000

Реле электротепловое токовое РТТ-131 УХЛ4 8А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул 140131000в008.000000 указывают на серийное производство в Кашине.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 8А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключилась. Работает в цепях переменного тока до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Подходит для установки в шкафах управления, пускателях, автоматах и других устройствах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 8 А - предельная нагрузка, при которой реле не срабатывает в нормальном режиме;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Тип тока: переменный (AC) и постоянный (DC) - совместим с большинством промышленных сетей;
• Число полюсов: 3 - контролирует все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо для высоковольтных двигателей;
• Количество размыкающих контактов: 1 - один выходной контакт для отключения цепи;
• Класс точности: 10 - время срабатывания соответствует стандартным тепловым характеристикам, обеспечивает надёжную защиту при перегрузках;
• Способ монтажа: встраиваемый - устанавливается внутрь другого оборудования, например, в магнитный пускатель;
• Тип присоединения: винтовое - провода крепятся болтами, что удобно для обслуживания.

Совместимость и монтаж

Реле электротепловое РТТ-131 УХЛ4 8А рассчитано на встраивание в стандартные корпуса пускателей и коммутационных аппаратов. Для правильной работы необходимо соблюдать посадочные размеры и расположение клемм. Напряжение питания не влияет на работу самого реле - оно реагирует только на ток через свои входные клеммы. Монтировать можно как в вертикальном, так и в горизонтальном положении, но рекомендуется избегать прямых потоков воздуха от вентиляторов - это может исказить тепловую реакцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1 для тепловых реле. Обеспечивает безопасное отключение при превышении тока, снижая риск перегрева обмоток двигателя и возгорания. Конструкция не содержит взрывоопасных элементов, не требует специальных мер безопасности при замене - достаточно отключить питание.

Преимущества

• Высокая надёжность срабатывания при обрыве фазы - важное преимущество для промышленных объектов;
• Стабильная работа в широком диапазоне температур благодаря исполнению УХЛ4;
• Простая настройка: регулируется в пределах 6,8–9,2 А, что покрывает +-15% от номинала 8 А;
• Винтовые зажимы позволяют использовать провода сечением до 2,5 мм2 без дополнительных переходников;
• Не требует внешнего питания - полностью механико-термический принцип действия.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется только трёхфазная сеть;
• Не срабатывает при кратковременных импульсах тока (например, при пуске двигателя);
• Не используется в цепях с частотными преобразователями - искажённая форма тока может вызвать ложные срабатывания;
• Не имеет функции ручного сброса - после срабатывания требуется охлаждение и/или внешнее вмешательство;
• Не подходит для сред с агрессивными химикатами - хотя исполнение УХЛ4 защищает от влаги и пыли, кислоты и щёлочи повредят контакты.

Примеры использования

• Защита насосов и вентиляторов на водоканалах;
• Обеспечение безопасности конвейеров на пищевых и химических производствах;
• Комплектация пускателей для станков ЧПУ и металлорежущего оборудования;
• Автоматизация систем подачи сырья в бетонных заводах.

Практические советы

• Выбирая реле, проверьте фактический ток двигателя - он должен находиться в пределах 6,8–9,2 А; если двигатель потребляет 7,5 А, то РТТ-131 УХЛ4 8А идеально подходит;
• При монтаже затягивайте винты равномерно - перетягивание может повредить изоляцию, слабое крепление - вызвать нагрев и окисление;
• После срабатывания дайте реле остыть минимум 5 минут перед повторным включением - иначе возможны ложные отказы;
• Для контроля состояния используйте визуальный индикатор срабатывания (если есть) - он показывает, что реле уже работало;
• Не заменяйте РТТ-131 УХЛ4 8А на другие модели без учёта класса точности и диапазона тока - даже небольшое отличие может привести к незащищённому режиму работы двигателя.
