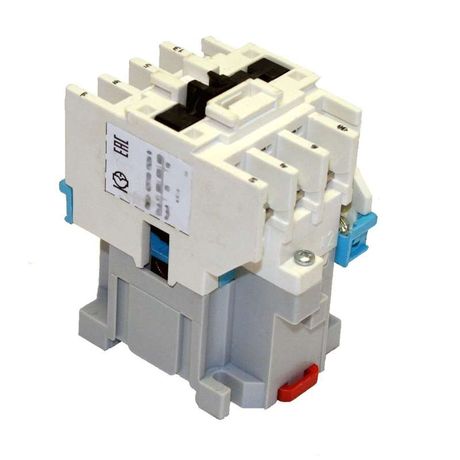

Контактор электромагнитный ПМ12-025101 УХЛ4 В, 220В, (1р) - 040101010ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 25А однополюсный (1р) 1НЗ от КЗЭА - устройство для дистанционного включения и выключения нагрузки переменного тока, предназначенное для управления электродвигателями и другим оборудованием на базе стационарных систем автоматизации. Артикулы 040101010вв220000010 и пм12-025101 соответствуют этой модели.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 25А однополюсный (1р) 1НЗ используется для коммутации силовых цепей переменного тока в системах управления. Подходит для запуска и остановки однофазных и трёхфазных электродвигателей мощностью до 11 кВт, а также других нагрузок - нагревателей, насосов, вентиляторов. Применяется в промышленном оборудовании, станках, конвейерах, где требуется надёжное дистанционное управление.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: переменный (AC), частота 50–60 Гц
• Номинальная мощность двигателя: 11 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 25А однополюсный (1р) 1НЗ рассчитан на монтаж на печатную плату. Его выводы подходят для пайки или установки в разъёмные соединения. Для работы необходим источник управления 220 В AC. Главные контакты способны коммутировать ток до 25 А - важно, чтобы нагрузка не превышала этот порог. Блок вспомогательных контактов (3НО+1НЗ) позволяет реализовать блокировки, сигнализацию или самоблокировку в схемах управления.

Безопасность и стандарты

Производитель указывает соответствие требованиям к применению в промышленных установках. Отдельных сертификатов (например, GOST, CE) в данных не указано - рекомендуется проверить документацию завода-изготовителя (КЗЭА) перед использованием в регулируемых сферах. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая механическая долговечность благодаря качественной конструкции катушки и контактов
• Чёткое разделение силовой и управляющей цепей - безопасность при обслуживании
• Наличие трёх нормально открытых и одного нормально закрытого вспомогательного контакта - удобно для сложных схем управления
• Климатическое исполнение УХЛ4 обеспечивает работу в суровых условиях без дополнительного обогрева

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне корпуса; обязательно помещать в распределительный щит или герметичную оболочку
• Не подходит для реверсивных схем - отсутствует вторая группа контактов для изменения направления вращения
• Подключение только через монтажную плату - не совместим с DIN-рейкой или клеммниками
• Не имеет встроенной тепловой защиты - необходимо использовать внешние термореле при работе с двигателем

Примеры использования

• Управление однофазным насосом в системе водоснабжения
• Включение/выключение воздушного компрессора в мастерской
• Коммутация нагревательного элемента в термокамере
• Автоматизация линии конвейера с помощью PLC и вспомогательных контактов

Практические советы

• При монтаже на плату соблюдайте шаг выводов - он соответствует стандартному расположению для PCB-устройств
• Проверьте посадочные отверстия на плате: они должны точно совпадать с выводами контактора
• Для длительной работы с нагрузкой близкой к 25 А используйте принудительное охлаждение или снижайте рабочий цикл
• Обязательно подключите ОПН к катушке, особенно если питание проходит через реле или транзисторы - это продлит срок службы устройства
• Не забывайте, что УХЛ4 - это не взрывозащищённое исполнение; не применяйте в опасных зонах без дополнительной защиты
