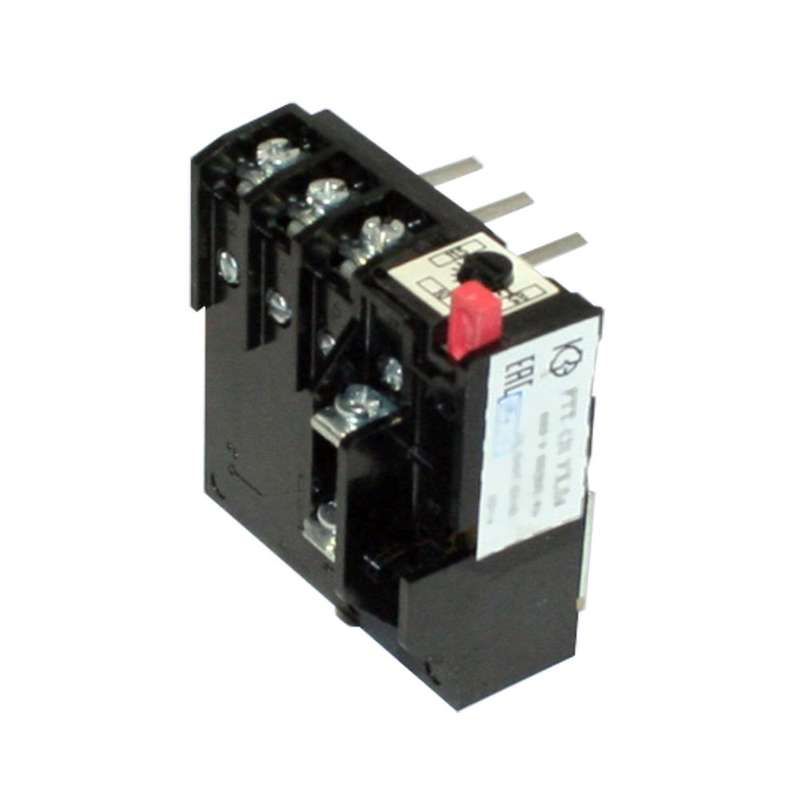

Реле электротепловое токовое РТТ-131 УХЛ4 5А - 5.0А 4,25..5,75А инд.устан. КашинЗЭА 140131000В005.000000

Реле электротепловое токовое РТТ-131 УХЛ4 5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого устройства в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключается. Подходит для установки в цепи управления электроприводами с переменным током до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Часто используется в станках, насосах, конвейерах и других промышленных механизмах.

Технические характеристики

• Номинальный ток: 5 А - предельная нагрузка, при которой реле работает нормально; регулируемый диапазон срабатывания - 4,25…5,75 А.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока.
• Тип тока: переменный (AC) основной режим, допускается применение в цепях постоянного тока (DC) до 440 В.
• Класс точности: 10 - допустимая погрешность срабатывания +-10%, что соответствует промышленному уровню надёжности.
• Количество размыкающих контактов: 1 - один контакт для отключения цепи управления при срабатывании.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости, типично для условий России и стран СНГ.
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа и надёжны при вибрациях.
• Способ монтажа: встраиваемый - устанавливается внутрь щита управления, не требует внешнего корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 5А совместимо с контактными аппаратами и магнитными пускателями, используемыми в промышленных схемах управления. Для монтажа требуется свободное место внутри распределительного шкафа - устройство крепится на DIN-рейку через специальный крепёж (не входит в комплект). Подключение проводов выполняется через винтовые зажимы: сечение кабеля рекомендуется 0,5–2,5 мм2. Перед установкой проверьте соответствие номинального тока двигателя значению 5 А - при более высоких значениях потребуется другое реле.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18011-80 для тепловых реле. Обеспечивает безопасную отсечку при перегреве обмоток двигателя, снижая риск возгорания. Не содержит опасных веществ согласно RoHS. Наличие сертификатов подтверждает соответствие промышленным нормам безопасности.

Преимущества

• Высокая надёжность срабатывания при обрыве фазы - важна для долговечности двигателей.
• Стабильная работа в условиях колебаний температуры и влажности благодаря исполнению УХЛ4.
• Простая механическая конструкция без электроники - меньше отказов, легко диагностируется.
• Винтовое подключение позволяет использовать кабели различного типа без адаптеров.
• Поддерживается сервисным обслуживанием производителя КЗЭА г.Кашин - доступны запчасти и замена.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные.
• Не срабатывает при кратковременных импульсах тока (например, пусковой ток); для них нужна дополнительная защита (магнитное реле или частотный преобразователь).
• Не применяется в сетях выше 660 В переменного тока или 440 В постоянного тока - возможен пробой изоляции.
• Не имеет функции самовозврата - после срабатывания необходимо вручную перевести рычаг в положение “сброс”.
• Чувствительно к окружающей температуре: при установке рядом с нагревательными элементами возможны ложные срабатывания.

Примеры использования

• Защита насосов в системах водоснабжения промышленных объектов.
• Обеспечение безопасности конвейерных лент на пищевых и химических производствах.
• Компонент в пультах управления станков с ЧПУ, где важно сохранить двигатель от перегрева при заклинивании.
• Автоматические системы вентиляции в холодильных камерах с высокой влажностью.

Практические советы

• Выбирая реле электротепловое токовое РТТ-131 УХЛ4 5А, убедитесь, что номинальный ток двигателя попадает в диапазон 4,25–5,75 А. При близком значении - лучше взять с запасом (например, 6 А), чтобы избежать ложных срабатываний.
• При монтаже в шкафу соблюдайте минимальный зазор вокруг реле - не менее 10 мм - для теплоотвода.
• После каждого срабатывания проверяйте причину перегрузки перед восстановлением питания - игнорирование этого может привести к выходу двигателя из строя.
• Для сложных систем рекомендуется комбинировать РТТ-131 с магнитным пускателем и кнопочной станцией - так повышается управляемость и безопасность.
• Артикулы 140131000в005.000000 и ртт-131 5.0а 4,25..5,75а ухл4 инд.устан. - это один и тот же продукт. Первый - заводской номер, второй - маркировка по каталогу.
