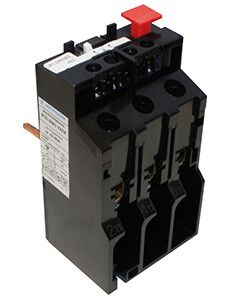

Реле перегрузки тепл. РТЛ-1010 УХЛ4 4.0-6.0А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502087

Реле перегрузки тепловое РТЛ-1010 УХЛ4 4,0–6,0 А от бренда Электротехник защищает электродвигатели от длительных перегрузок и перекоса фаз. Артикул et502087 подходит для установки в цепях переменного тока до 660 В, частотой 50 Гц.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1010 УХЛ4 используется для автоматического отключения электродвигателя при превышении допустимого тока. Защита срабатывает при длительных перегрузках, а также при потере одной из фаз или неравномерном распределении тока между фазами. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 5 А (диапазон регулировки 4,0–6,0 А)
• Количество силовых полюсов: 3 (для трёхфазных двигателей)
• Максимальное рабочее напряжение: 660 В
• Частота: 50 Гц
• Тип подключения: винтовые зажимы
• Способ монтажа: непосредственное крепление (на DIN-рейку или поверхность)
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды и пыли)
• Количество контактных групп: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Функция перезапуска: ручная (требует вмешательства оператора после срабатывания)
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1010 УХЛ4 можно устанавливать двумя способами:

• Непосредственно на пускатели серии ПМЛ - совмещённая сборка без дополнительных соединений;
• Отдельно от пускателя - тогда требуется использовать клеммники КРЛ для подвода проводов к контактам реле.

Подключение осуществляется через винтовые зажимы. Для надёжности рекомендуется проверить затяжку контактов после первого запуска. Монтаж возможен на вертикальную плоскость; горизонтальное расположение не запрещено, но снижает точность срабатывания при высоких температурах окружающей среды.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицировано для работы в электроустановках до 1000 В. Наличие ручного возврата исключает самопроизвольный запуск оборудования после аварийного отключения, что повышает безопасность обслуживания.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу, адаптированному под реальный нагрев двигателя;
• Устойчивость к кратковременным пусковым токам - не срабатывает при штатном запуске мотора;
• Защита от обрывов фаз - предотвращает перегрев и выход из строя двигателя при работе на двух фазах;
• Простая настройка тока срабатывания в пределах 4–6 А без инструментов;
• Надёжная механическая конструкция, рассчитанная на многократные срабатывания.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требует обязательной установки автоматических выключателей или предохранителей перед реле;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя применять во влажных, пыльных или открытых помещениях без корпуса;
• Ручной возврат требует наличия обслуживающего персонала - не подходит для полностью автоматизированных систем без контроля;
• Не работает при постоянном токе - только для сетей переменного тока 50 Гц;
• Запрещена работа при температуре выше +40 C или ниже −40 C - соблюдайте условия климатического исполнения УХЛ4.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения с мощностью до 3 кВт;
• Обеспечение безопасности конвейера на пищевом производстве;
• Автоматическая остановка вентилятора при заклинивании лопастей;
• Комплексная защита в составе пускателя ПМЛ-12 для станков с ЧПУ.

Практические советы

• Настройте ток срабатывания реле на 10–15 % выше номинального тока двигателя - это исключит ложные срабатывания при пуске.
• Перед первым запуском проверьте соответствие тока нагрузки диапазону 4,0–6,0 А - использование вне этого диапазона снижает надёжность.
• Если реле установлено отдельно, используйте клеммники КРЛ - это гарантирует правильное подсоединение и долговечность контактов.
• Проверяйте состояние биметаллической пластины и контактов каждые 6 месяцев - особенно в условиях высокой вибрации или температуры.
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды влияет на порог срабатывания.
