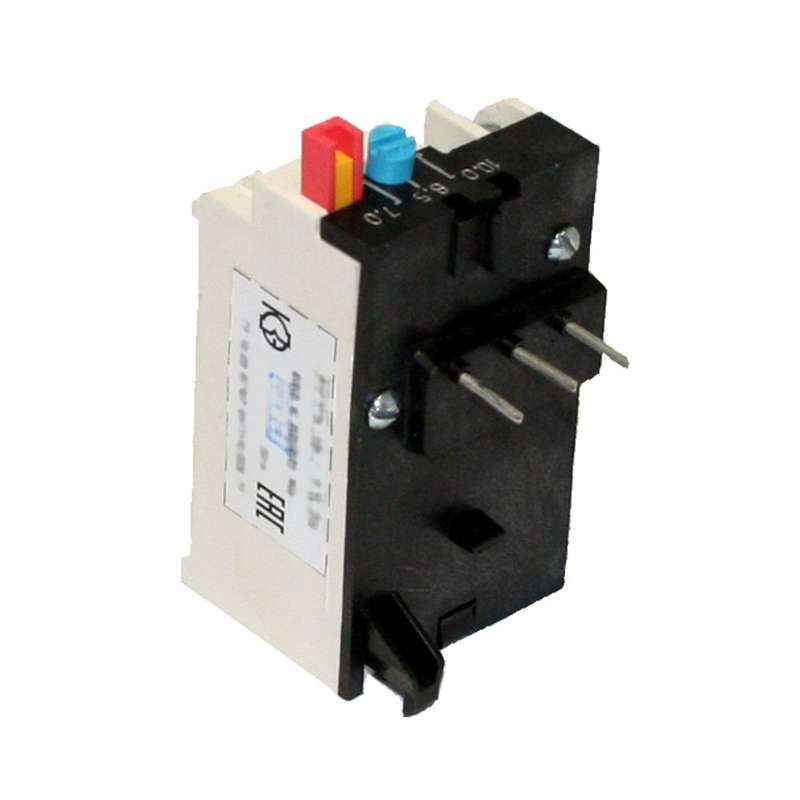

Реле электротепловое токовое РТТ5-10-1 УХЛ4 5.00А IP00 - РТТ5-10 5.0А 4,2 ..5,8А КашинЗЭА 130110000В005.000000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 5.00А IP00 от КЗЭА - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрыва фазы. Надёжно работает в условиях умеренного и холодного климата, монтируется на аппаратурных панелях совместно с пускателями.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 5.00А IP00 защищает электродвигатели с короткозамкнутым ротором от длительных перегрузок и аварийных ситуаций, таких как обрыв одной из фаз. Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Подходит для установки в шкафах распределительных устройств, на DIN-рейках и непосредственно на пускателях ПМА и ПМ12.

Технические характеристики

• Номинальный ток: 5,0 А - предельная нагрузка, при которой реле сохраняет работоспособность; срабатывает при превышении этого значения.
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Род тока: переменный - работает в сетях 50 Гц, напряжением до 660 В.
• Класс точности: 10 А - указывает на допустимую погрешность срабатывания, соответствует требованиям ГОСТ Р МЭК 60947-4-1.
• Степень защиты: IP00 - реле не имеет внешней защиты от пыли и воды; требует установки внутри закрытых корпусов или щитов.
• Способ монтажа: на аппарат - крепится к поверхности панели или пускателя с помощью болтов/винтов.
• Тип присоединения: винтовое - провода подключаются через зажимы с винтовым креплением.
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости (в рамках закрытых помещений).

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 5.00А IP00 совместимо с пускателями серий ПМА и ПМ12. Для монтажа требуется свободное место на панели или DIN-рейке. Кабели подключаются к винтовым зажимам - момент затяжки не должен превышать рекомендованного производителем, чтобы не повредить контакты. Установка возможна только в вертикальном положении. Обязательно соблюдать минимальные зазоры между реле и другими элементами - из-за отсутствия защиты IP00 любые попадания пыли или влаги вызывают отказ.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Конструкция исключает самопроизвольное срабатывание при вибрациях. Работа в режиме перегрузки не приводит к возгоранию - термочувствительный элемент безопасно размыкает цепь. Однако из-за IP00 использование вне герметичных шкафов запрещено - риск поражения током и выхода из строя высок.

Преимущества

• Высокая надёжность механической части - проверенная конструкция серии РТТ.
• Простота замены - не требует настройки после установки, срабатывает по заданному току.
• Совместимость с популярными пускателями - позволяет использовать в существующих схемах без переделки.
• Устойчивость к колебаниям температуры - исполнение УХЛ4 гарантирует работу в суровых условиях.

Ограничения применения

• Не применяется в открытых помещениях, на улице, в сырых или пыльных средах - степень защиты IP00 не предусматривает никакой внешней защиты.
• Не подходит для защиты однофазных двигателей - только трёхфазные.
• Не регулируется - нельзя изменить ток срабатывания, только выбирается по значению номинала двигателя.
• Не предназначен для частых включений/выключений - тепловая инерция делает его медленным, что не подходит для импульсных нагрузок.

Примеры использования

• Защита насоса в системе водоснабжения - при заклинивании крыльчатки реле отключит питание, предотвращая перегрев обмоток.
• Контроль работы вентилятора в HVAC-системе - при обрыве фазы реле сработает и отключит оборудование.
• Подключение к пускателю ПМ12 в шкафу управления станком - формирует аварийную остановку при перегрузке.

Практические советы

• Выбирайте реле по номинальному току двигателя - для 5,0 А реле подходит двигатель с рабочим током 4,2–5,8 А (указано в артикуле ртт5-10 5.0а 4,2..5,8а).
• Проверьте соответствие класса точности 10 А - это значит, что срабатывание произойдёт при токе 10–11 А, а не раньше.
• Обязательно используйте реле только в составе закрытого электрошкафа - даже малая пыль может вызвать короткое замыкание на контактах.
• При замене старого реле - сверьте тип присоединения и габариты, чтобы не потребовалось менять крепления.
• Не устанавливайте рядом с источниками тепла - нагрев окружающей среды может привести к ложному срабатыванию.
