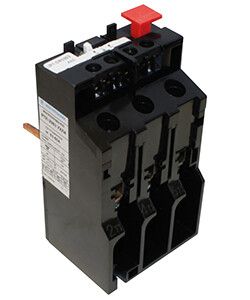

Реле РТЛ-1012 УХЛ4 5.5-8.0А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502088

Реле электротепловое РТЛ-1012 УХЛ4 5,5–8,0 А от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и степенью защиты IP20 подходит для установки в распределительных щитах и на пускателях в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое РТЛ-1012 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• обрыва одной из фаз (выпадение фазы).

Устройство применяется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и других механизмов с постоянной нагрузкой. Подходит для работы в промышленных щитах, цехах и на объектах с невысокой запылённостью.

Технические характеристики

• Номинальный ток: 5,5–8 А - регулируемый диапазон срабатывания, соответствует мощностям двигателей до ~4 кВт.
• Максимальное рабочее напряжение: 660 В - допустимо использование в сетях до 690 В переменного тока.
• Частота: 50 Гц - оптимизировано для стандартной сети РФ и стран СНГ.
• Количество полюсов: 3 - контролирует все три фазы одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи управления.
• Тип присоединения: винтовые зажимы - удобны для многократного подключения и демонтажа.
• Способ монтажа: непосредственное крепление - можно устанавливать на DIN-рейку или прямо на корпус пускателя.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги.
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение.
• Исполнение: нереверсивное - не предназначен для управляемых реверсивных схем.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности.

Совместимость и монтаж

Реле электротепловое РТЛ-1012 УХЛ4 совместимо с пускателями серии ПМЛ - его можно закрепить непосредственно на них без дополнительных элементов. При самостоятельном монтаже (без пускателя) требуется использовать клеммники КРЛ для подвода силовых проводов и управления контактами.

Подключение выполняется через винтовые зажимы: силовые провода - к входным и выходным клеммам, сигналы - к контактам НО и НЗ. Монтаж на DIN-рейку возможен благодаря стандартному креплению. Перед установкой проверьте соответствие тока двигателя диапазону 5,5–8 А.

Безопасность и стандарты

Реле электротепловое РТЛ-1012 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 17703 - стандартам на тепловые реле для защиты электродвигателей. Применение устройства снижает риск повреждения обмоток двигателя при перегреве.

Преимущества

• Высокая точность срабатывания в заданном диапазоне тока - минимизация ложных срабатываний.
• Ручной возврат предотвращает самопроизвольный запуск оборудования после аварии - важная безопасная функция.
• Универсальное крепление - позволяет использовать как модульное устройство или встроенный элемент.
• Устойчивость к колебаниям температуры окружающей среды - надёжная работа в неотапливаемых помещениях.

Ограничения применения

• Не подходит для защиты однофазных двигателей - имеет только трёхполюсное исполнение.
• IP20 не обеспечивает защиту от пыли и воды - нельзя применять во влажных, сырых или пыльных местах без дополнительной защиты корпуса.
• Требуется ручное восстановление - не подходит для автоматических систем, где нужен автоматический перезапуск.
• Не используется в цепях с частотными преобразователями - чувствителен к несинусоидальным токам.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 3 кВт в ремонтной мастерской.
• Обеспечение безопасности насосной станции в водопроводной системе.
• Контроль тока в конвейере на пищевом производстве с периодическими перегрузками.
• Установка в распределительном шкафу на заводе с использованием пускателя ПМЛ-12.

Практические советы

• Выбирая реле электротепловое РТЛ-1012 УХЛ4, убедитесь, что номинальный ток двигателя попадает в диапазон 5,5–8 А - при меньших значениях используйте другую модель.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев и ложное срабатывание.
• После каждого срабатывания дайте устройству остыть 5–10 минут перед ручным возвратом - это продлит срок службы термореле.
• Если двигатель часто перегружается, рассмотрите возможность установки дополнительного термодатчика или перехода на электронное реле.
• Для монтажа вне пускателя обязательно используйте клеммники КРЛ - без них невозможно правильно подключить силовые цепи.
