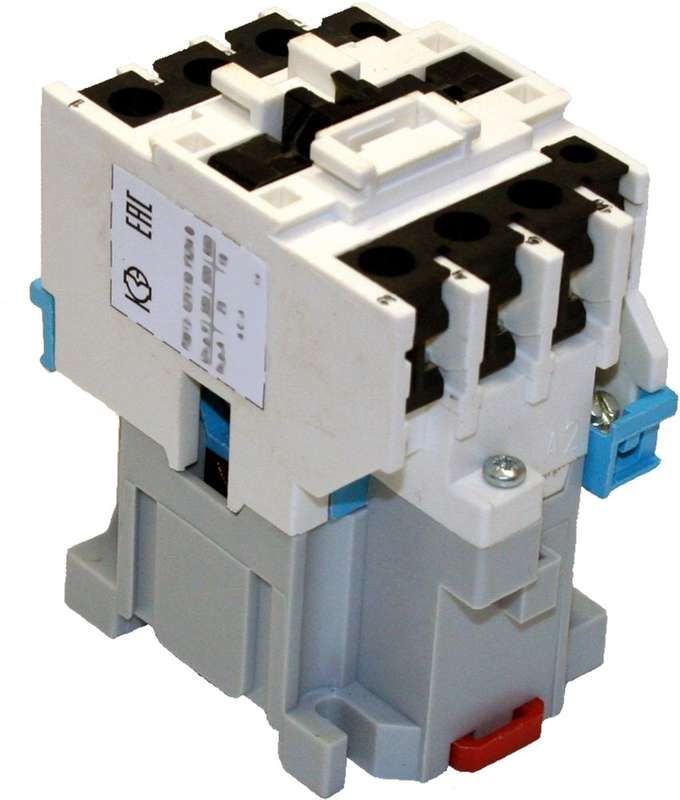

Контактор электромагнитный ПМ12-025150 УХЛ4 В 380В (1з) - 040150100ВВ380000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 25А от КЗЭА (артикулы 040150100вв380000010 и пм12-025150) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 11 кВт. Он работает в сетях переменного тока 380 В и монтируется на плату, что делает его подходящим для сборки панелей управления.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 25А используется в системах автоматического управления электроприводами. Его основная задача - безопасно включать и выключать нагрузку, особенно трёхфазные асинхронные двигатели с короткозамкнутым ротором. Подходит для стационарных установок: станков, насосов, вентиляторов, конвейеров. Не предназначен для частого реверса - только прямое включение/выключение.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Номинальная мощность двигателя: 11 кВт
• Тип контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Род тока: переменный (AC), частота 50–60 Гц
• Способ монтажа: на печатную плату (SMD-тип)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью повышенной влажности

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 25А рассчитан на монтаж на печатную плату. Это значит, что он крепится через выводы, впаиваемые в отверстия платы. Не используйте его в шасси или на DIN-рейке - для этого нужны другие модели. Убедитесь, что отверстия на плате соответствуют расстоянию между выводами аппарата. Максимальный момент затяжки винтов - не более 0,5 Нм, чтобы не повредить корпус.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам коммутационной аппаратуры для промышленного использования. Применяется в соответствии с ГОСТ Р 50030.4.1. Отдельно следует отметить: отсутствие степени защиты IP00 требует обязательной установки в защищённом корпусе. Без него возможен доступ к токоведущим частям, что создаёт риск поражения током.

Преимущества

• Высокая надёжность при работе с индуктивными нагрузками (электродвигатели)
• Устойчивость к перепадам температур благодаря исполнению УХЛ4
• Компактный размер для плотной компоновки на плате
• Наличие трёх вспомогательных контактов (3НЗ) позволяет реализовать простую блокировку или сигнализацию

Ограничения применения

• Не подходит для реверсивных схем - только нереверсивное управление
• IP00 исключает использование вне электрошкафа или другого герметичного корпуса
• Не имеет встроенной тепловой защиты - требуется отдельный тепловое реле при защите от перегрузки
• Не рекомендован для частых включений (>120 раз/час) - высокий износ контактов
• Не предназначен для работы с постоянным током - только переменный 380 В

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Включение насоса в системе водоснабжения
• Коммутирование привода конвейера в пищевой промышленности
• Часть панели управления станка с ЧПУ, где нужен компактный силовой элемент

Практические советы

• Обязательно устанавливайте контактор внутри металлического или пластикового корпуса с классом защиты не ниже IP54
• Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) подключите параллельно ей ограничитель перенапряжения ОПН
• Проверьте соответствие сечения проводов: для 25 А используйте медные жилы минимум 4 мм2
• При монтаже на плату соблюдайте полярность - хотя контактор не зависит от полярности, расположение выводов важно для совпадения с дорожками
• Не допускайте попадания пыли и влаги внутрь корпуса - даже при УХЛ4 исполнении, IP00 не даёт никакой защиты
